Топливный бак [EU] — HITACHI EG110R
Заводская схема «Топливный бак [EU]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.

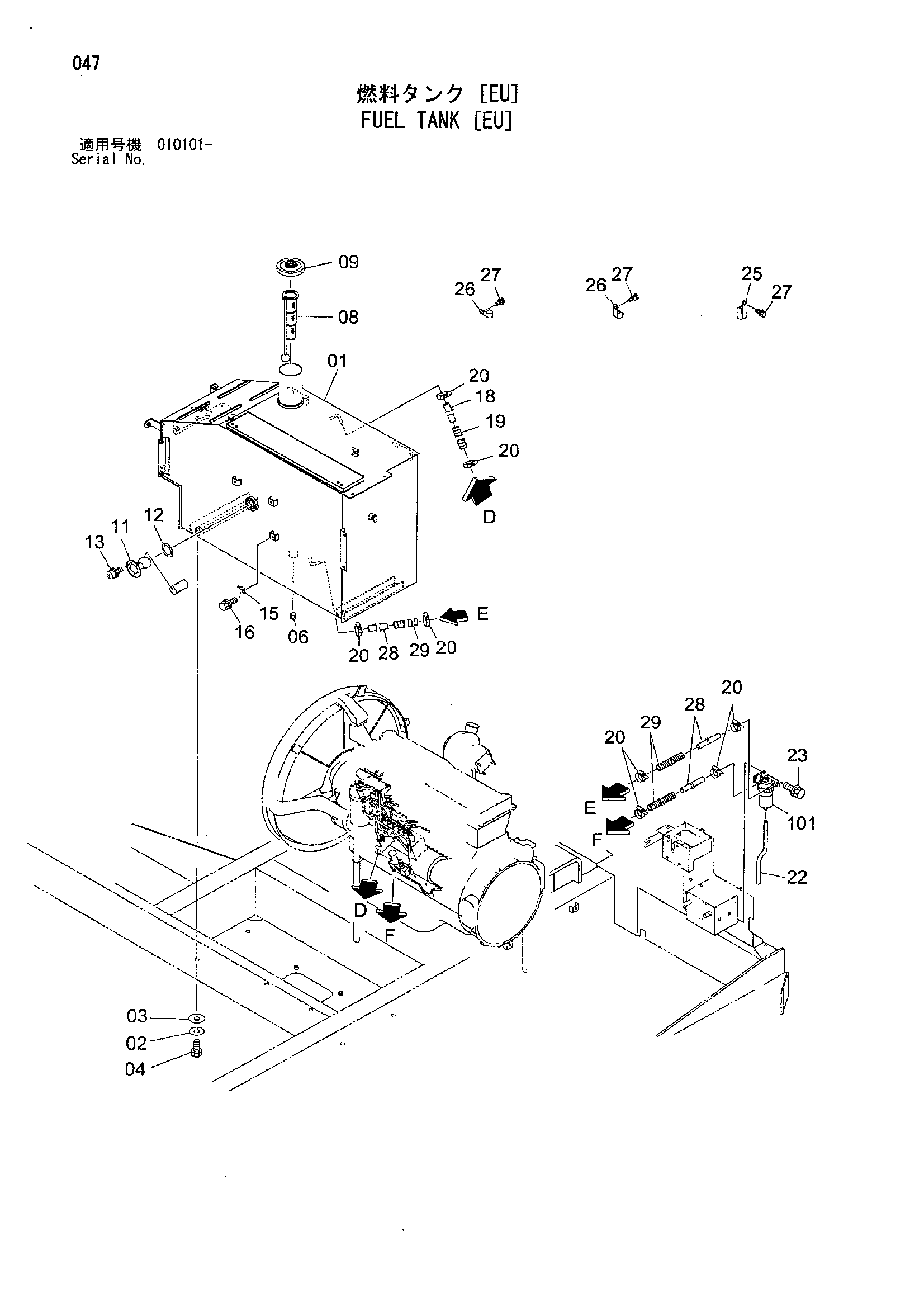

![Схема Топливный бак [EU] HITACHI EG110R](/catalog-drawings/c3/c315be12-51d4-42c7-bbe6-46cd54e2e5ff.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600421 | Топливный бак | 1 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | A590116 | Плоская шайба | 4 |
| 04 | J901635 | Болт | 4 |
| 06 | 94-2014 | Пробка | 1 |
| 08 | 4353560 | Сетчатый фильтр | 1 |
| 09 | 4361638 | Колпачок | 1 |
| 11 | 4420401 | Поплавок | 1 |
| 12 | 4269607 | Манжета | 1 |
| 13 | J450510 | Винт с шайбой | 5 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | J271016 | Болт с шайбой | 1 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | Y404896 | Топливный шланг | 1 |
| 19 | Y404898 | Трубка | 1 |
| 20 | 4514700 | Зажим шланг | 6 |
| 22 | 4433333 | Виниловый шланг | 1 |
| 23 | J260825 | Болт с шайбой | 2 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4192034 | Зажим | 2 |
| 26 | 4190263 | Зажим | 2 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | Y404059 | Топливный шланг | 2 |
| 29 | Y404061 | Трубка | 2 |
| 101 | 4461209 | Сепаратор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
