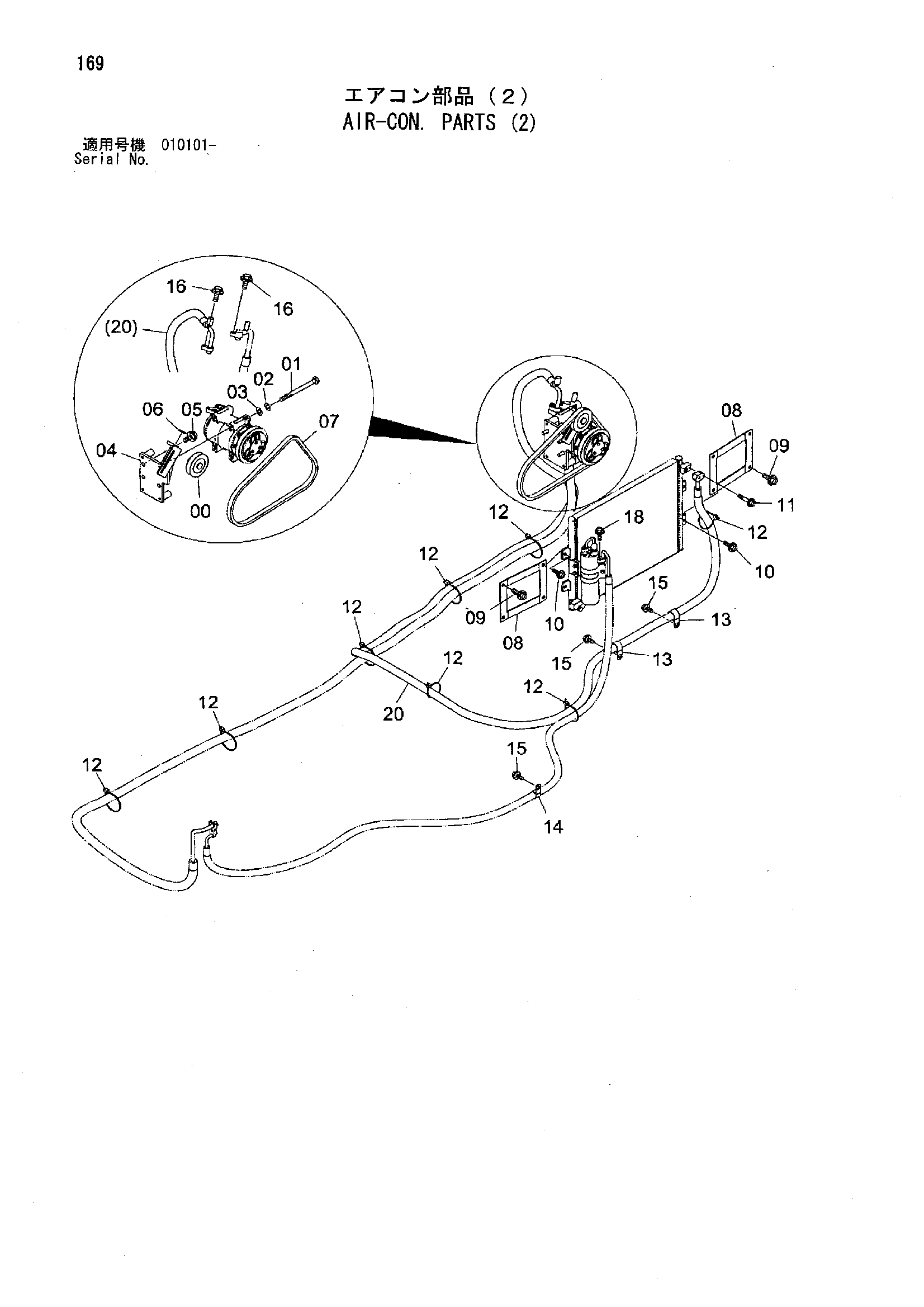

Кондиционер. детали (2) — HITACHI EG110R
Заводская схема «Кондиционер. детали (2)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038065 | Кронштейн | 1 |
| 01 | M111030 замена: J241030 | Болт | 2 |
| 01 | J241030 | Болт | 2 |
| 02 | M111060 замена: J241060 | Болт | 2 |
| 02 | J241060 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | A590108 | Плоская шайба | 4 |
| 08 | J900806 | Болт | 4 |
| 09 | 4410219 | Ремень V | 1 |
| 10 | 4346770 | Шкив | 1 |
| 11 | A590108 | Плоская шайба | 1 |
| 13 | 4463232 | Кронштейн | 2 |
| 14 | J021020 | Болт с шайбой | 4 |
| 14 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 14 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 16 | M470825 | Винт | 4 |
| 17 | J950008 | Гайка | 4 |
| 19 | 4413418 | Шланг | 1 |
| 20 | M111040 замена: J241040 | Болт | 1 |
| 20 | J241040 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | A590110 | Плоская шайба | 1 |
| 23 | J020835 | Болт с шайбой | 1 |
| 23 | J260835 замена: J900835 | Болт с шайбой | 1 |
| 23 | J260835 замена: A590108 | Болт с шайбой | 1 |
| 24 | J020630 | Болт с шайбой | 1 |
| 24 | J260630 замена: J900630 | Болт с шайбой | 1 |
| 24 | J260630 замена: A590106 | Болт с шайбой | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 30 | 4190264 | Зажим | 2 |
| 31 | 4411911 | Зажим | 1 |
| 32 | J011020 | Болт с шайбой | 3 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 32 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 34 | 8078936 | Сетка | 1 |
| 36 | 8078935 | Кронштейн | 2 |
| 37 | M360616 | Болт винг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
