Трансмиссия — HITACHI EG110R

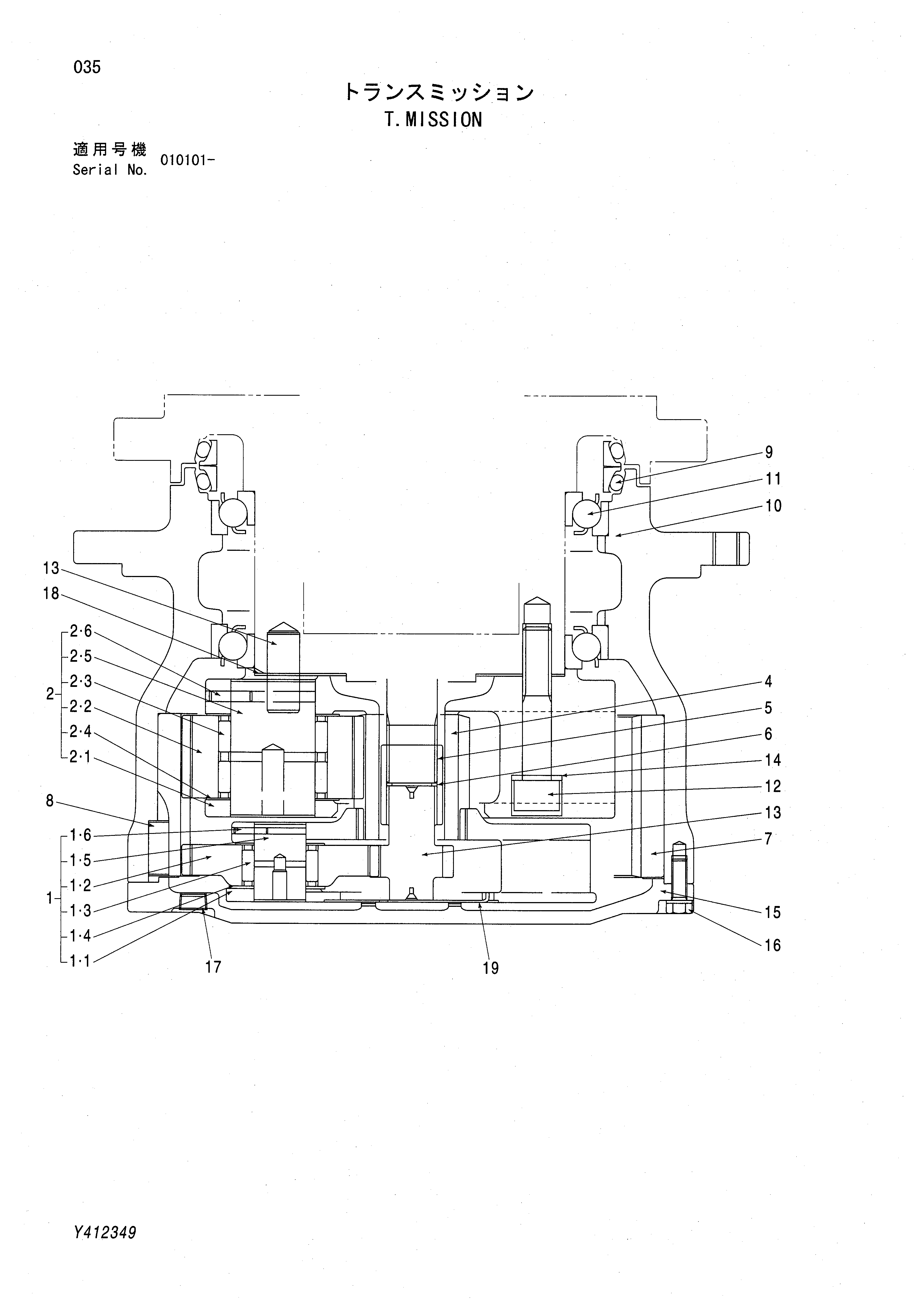

Заводская схема «Трансмиссия» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y412349 | Трансмиссия | 1 | |
| 1 | Y408361 | Держатель | 1 |
| 1-1 | Y408362 | Держатель | 1 |
| 1-2 | Y408363 | Планетарная шестерня | 3 |
| 1-3 | Y408364 | Игольчатый подшипник | 3 |
| 1-4 | Y408365 | Упорная шайба | 6 |
| 1-5 | Y408366 | Палец | 3 |
| 1-6 | Y408367 | Пружинный штифт | 3 |
| 2 | Y408368 | Держатель | 1 |
| 2-1 | Y408369 | Держатель | 1 |
| 2-2 | Y408370 | Планетарная шестерня | 3 |
| 2-3 | Y408371 | Игольчатый подшипник | 6 |
| 2-4 | Y408372 | Упорная шайба | 6 |
| 2-5 | Y408373 | Палец | 3 |
| 2-6 | Y408374 | Пружинный штифт | 3 |
| 3 | Y408375 | Шестерня привод | 1 |
| 4 | Y408376 | Солнечная шестерня | 1 |
| 5 | Y408377 | Муфта | 1 |
| 6 | Y408378 | Стопорное кольцо | 1 |
| 7 | Y408379 | Коронная шестерня | 1 |
| 8 | Y408380 | Палец | 4 |
| 9 | Y408381 | Уплотнение | 2 |
| 10 | Y408382 | Корпус | 1 |
| 11 | Y408383 | Подшипник | 2 |
| 12 | Y408384 | Болт с внутренним шестигранником | 3 |
| 13 | Y408385 | Установочный штифт | 6 |
| 14 | Y408386 | Шайба | 3 |
| 15 | Y408387 | Крышка | 1 |
| 16 | Y408388 | Болт с шайбой | 16 |
| 17 | Y408389 | Пробка | 3 |
| 18 | Y408390 | Комплект регулировочная шайба | 1 |
| 19 | Y408391 | Комплект упорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
