Передний крышка [STD] — HITACHI EG110R

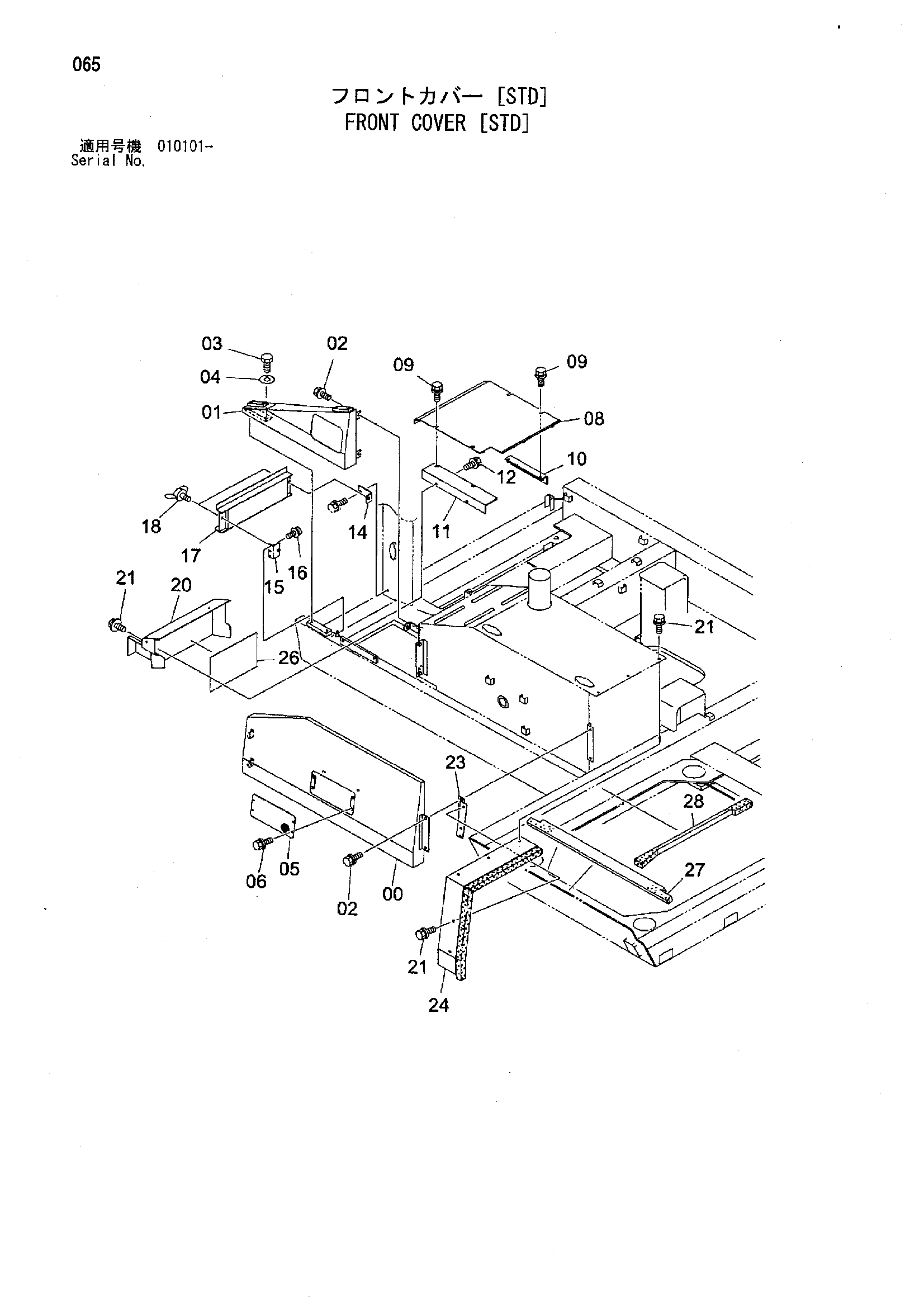

Заводская схема «Передний крышка [STD]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Передний крышка [STD] HITACHI EG110R](/catalog-drawings/1a/1a60436c-f039-48f5-a5c7-99ec24ccdf25.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700601 | Крышка передний | 1 |
| 01 | Y700602 | Крышка передний | 1 |
| 02 | J021025 | Болт с шайбой | 10 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 10 |
| 03 | J901020 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | Y406406 | Крышка | 1 |
| 06 | J020620 | Болт с шайбой | 4 |
| 06 | J260620 замена: J900620 | Болт с шайбой | 4 |
| 06 | J260620 замена: A590106 | Болт с шайбой | 4 |
| 08 | Y801350 | Крышка | 1 |
| 09 | J031025 | Болт с шайбой | 4 |
| 09 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 09 | J281025 замена: 4486055 | Болт с шайбой | 4 |
| 10 | Y406402 | Кронштейн | 1 |
| 11 | Y970678 | Кронштейн | 1 |
| 12 | J021020 | Болт с шайбой | 4 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 12 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 14 | Y970721 | Стойка | 1 |
| 15 | Y970722 | Стойка | 1 |
| 16 | J450512 | Винт с шайбой | 3 |
| 17 | Y801455 | Крышка боковой | 1 |
| 18 | M361025 | Болт винг | 2 |
| 20 | Y801456 | Крышка | 1 |
| 21 | J020820 | Болт с шайбой | 5 |
| 21 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 21 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 23 | Y801445 | Кронштейн | 1 |
| 24 | Y801442 | Крышка | 1 |
| 26 | Y406797 | Резиновая прокладка | 1 |
| 27 | Y406819 | Резиновая прокладка | 1 |
| 28 | Y406820 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
