Гидроцилиндр. разгрузка (левый) — HITACHI EG110R

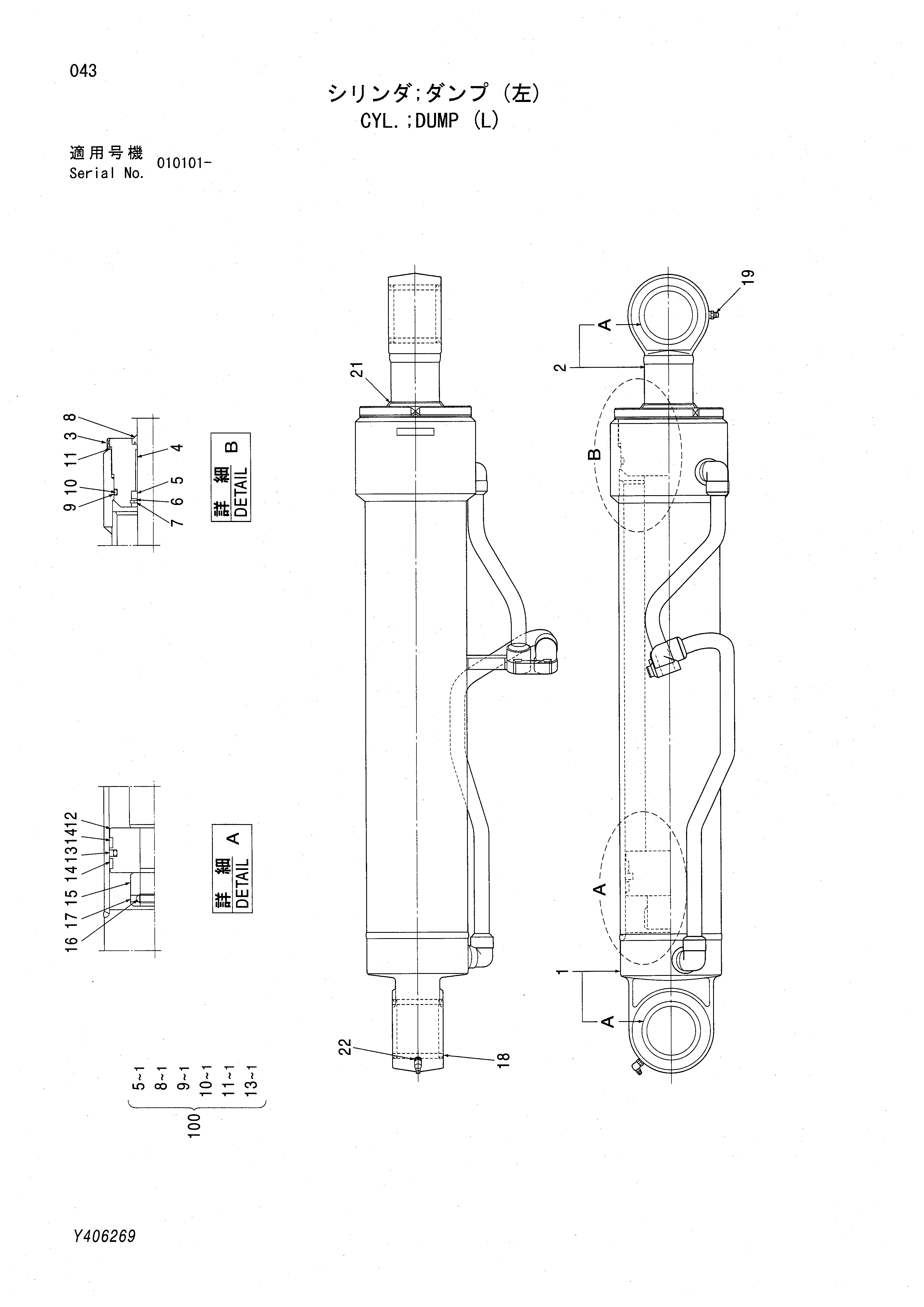

Заводская схема «Гидроцилиндр. разгрузка (левый)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y406269 | Гидроцилиндр. разгрузка (левый) | 1 | |
| 1 | Y408407 | Труба гидроцилиндра | 1 |
| 1A | 4376210 | Втулка | 1 |
| 2 | Y408393 | Шток поршня | 1 |
| 2A | 4376210 | Втулка | 1 |
| 3 | Y408394 | Головка гидроцилиндра | 1 |
| 4 | Y408395 | Втулка | 1 |
| 5 | 0742205 | U-образная манжета | 1 |
| 6 | Y408396 | Манжета | 1 |
| 7 | Y408397 | Стопорное кольцо | 1 |
| 8 | Y408398 | Грязесъёмное кольцо | 1 |
| 9 | Y408399 | Уплотнительное кольцо | 1 |
| 10 | Y408400 | Опорное кольцо | 1 |
| 11 | Y408401 | Уплотнительное кольцо | 1 |
| 12 | Y408402 | Поршень | 1 |
| 13 | Y408403 | Уплотнительное кольцо | 1 |
| 14 | Y408404 | Направляющее кольцо | 1 |
| 15 | Y408405 | Гайка | 1 |
| 16 | 0742414 | Стальной шарик | 1 |
| 17 | 0742415 | Установочный винт | 1 |
| 18 | 4084578 | Пылезащитное уплотнение | 4 |
| 19 | 0429920 | Пресс-маслёнка | 1 |
| 21 | Y412398 | Колпачок | 1 |
| 22 | 0429921 | Пресс-маслёнка | 1 |
| 100 | Y408406 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
