Крышка двигателя [STD] — HITACHI EG110R

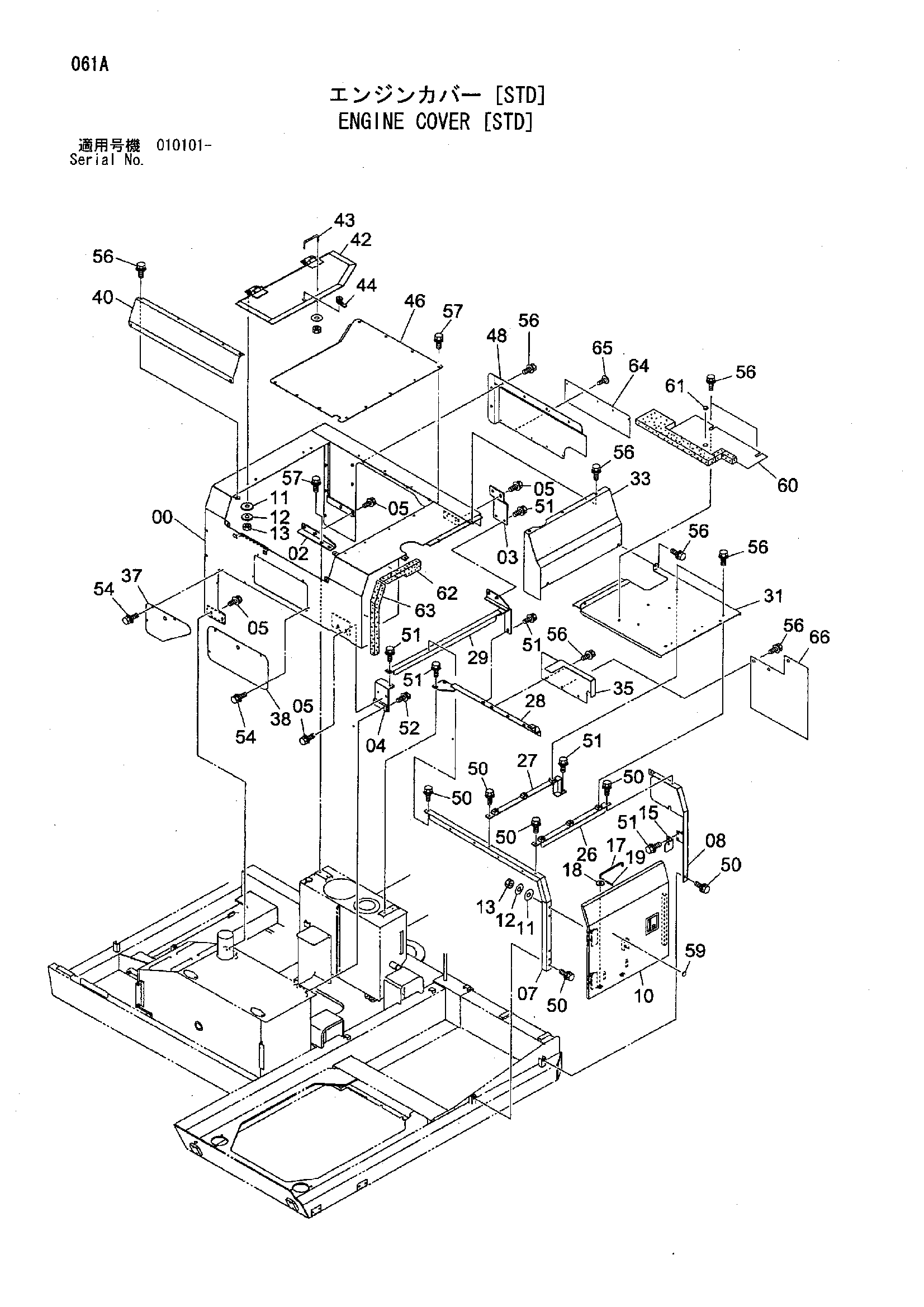

Заводская схема «Крышка двигателя [STD]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя [STD] HITACHI EG110R](/catalog-drawings/f4/f408b81d-4fb4-44c3-8389-17a4ae0fc457.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500195 | Крышка двигатель | 1 |
| 02 | Y970687 | Кронштейн | 1 |
| 03 | Y406434 | Кронштейн | 1 |
| 04 | Y970683 | Кронштейн | 1 |
| 05 | J031035 | Болт с шайбой | 8 |
| 05 | J281035 замена: J901035 | Болт с шайбой | 8 |
| 05 | J281035 замена: 4486055 | Болт с шайбой | 8 |
| 07 | Y700610 | Опора | 1 |
| 08 | Y801356 | Опора | 1 |
| 10 | Y700609 | Дверь | 1 |
| 11 | A590110 | Плоская шайба | 11 |
| 12 | A590910 | Пружинная шайба | 8 |
| 13 | J950010 | Гайка | 8 |
| 15 | Y406414 | Кронштейн | 1 |
| 17 | 4341788 | Стойка | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 19 | 4022697 | Стопорный палец | 1 |
| 26 | Y801357 | Опора | 1 |
| 27 | Y801358 | Опора | 1 |
| 28 | Y801359 | Опора | 1 |
| 29 | Y801360 | Опора | 1 |
| 31 | Y700611 | Крышка | 1 |
| 33 | Y200214 | Крышка | 1 |
| 35 | Y301028 | Крышка | 1 |
| 37 | Y406435 | Крышка | 1 |
| 38 | Y406441 | Крышка | 1 |
| 40 | Y700612 | Крышка | 1 |
| 42 | Y700614 | Дверь | 1 |
| 43 | Y401811 | Рукоятка | 1 |
| 44 | 4363359 | Замок | 1 |
| 46 | Y700616 | Крышка | 1 |
| 48 | Y200215 | Крышка | 1 |
| 50 | J021025 | Болт с шайбой | 7 |
| 50 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 50 | J271025 замена: J222010 | Болт с шайбой | 7 |
| 51 | J021030 | Болт с шайбой | 8 |
| 51 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 51 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 52 | J021045 | Болт с шайбой | 2 |
| 52 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 52 | J271045 замена: J222010 | Болт с шайбой | 2 |
| 54 | J020825 | Болт с шайбой | 7 |
| 54 | J260825 замена: J900825 | Болт с шайбой | 7 |
| 54 | J260825 замена: A590108 | Болт с шайбой | 7 |
| 56 | J031025 | Болт с шайбой | 26 |
| 56 | J281025 замена: J901025 | Болт с шайбой | 26 |
| 56 | J281025 замена: 4486055 | Болт с шайбой | 26 |
| 57 | J031030 | Болт с шайбой | 13 |
| 57 | J281030 замена: J901030 | Болт с шайбой | 13 |
| 57 | J281030 замена: 4486055 | Болт с шайбой | 13 |
| 59 | Y406603 | Резиновая прокладка | 1 |
| 60 | Y801453 | Крышка | 1 |
| 61 | 94-2806 | Резиновая втулка | 1 |
| 62 | Y406707 | Резиновая прокладка | 1 |
| 63 | Y406708 | Резиновая прокладка | 1 |
| 64 | Y406711 | Резиновая прокладка | 1 |
| 65 | 4425573 | Зажим | 5 |
| 66 | Y406712 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
