Крышка двигателя [EU] — HITACHI EG110R

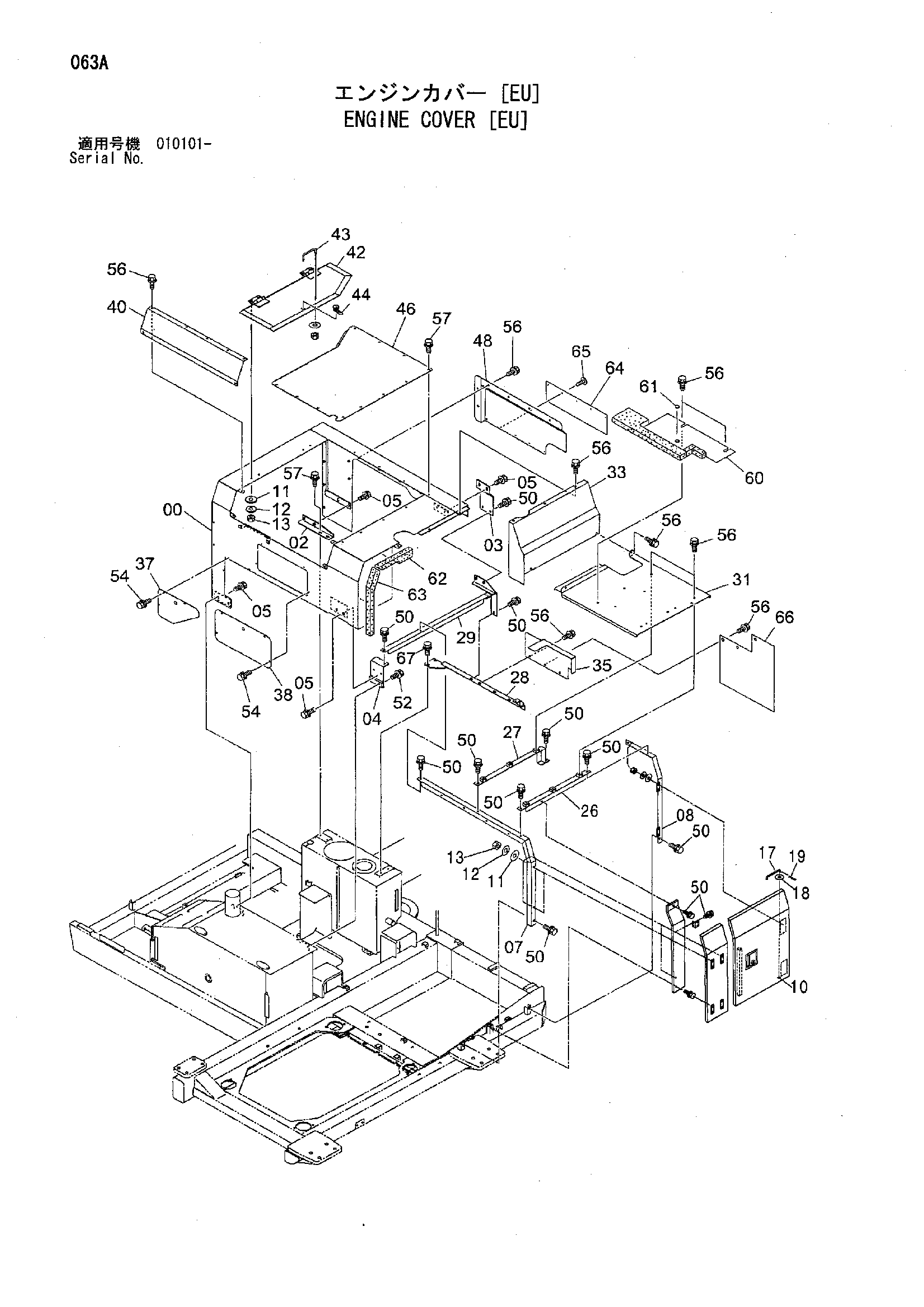

Заводская схема «Крышка двигателя [EU]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя [EU] HITACHI EG110R](/catalog-drawings/b3/b321c3a2-cb6e-41f9-9d47-1e2774458205.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500195 | Крышка двигатель | 1 |
| 02 | Y970687 | Кронштейн | 1 |
| 03 | Y406434 | Кронштейн | 1 |
| 04 | Y970683 | Кронштейн | 1 |
| 05 | J281035 | Болт с шайбой | 8 |
| 05A | J901035 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | Y700887 | Опора | 1 |
| 08 | Y801993 | Опора | 1 |
| 09 | Y801994 | Опора | 1 |
| 10 | Y700888 | Дверь | 1 |
| 11 | A590110 | Плоская шайба | 12 |
| 12 | A590910 | Пружинная шайба | 12 |
| 13 | J950010 | Гайка | 12 |
| 15 | Y406414 | Кронштейн | 1 |
| 17 | 4341788 | Стойка | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 19 | 4022697 | Стопорный палец | 1 |
| 21 | Y700889 | Крышка | 1 |
| 26 | Y801992 | Опора | 1 |
| 27 | Y801358 | Опора | 1 |
| 28 | Y801359 | Опора | 1 |
| 29 | Y801360 | Опора | 1 |
| 31 | Y700611 | Крышка | 1 |
| 33 | Y200214 | Крышка | 1 |
| 35 | Y301028 | Крышка | 1 |
| 37 | Y406435 | Крышка | 1 |
| 38 | Y406441 | Крышка | 1 |
| 40 | Y700612 | Крышка | 1 |
| 42 | Y700614 | Дверь | 1 |
| 43 | Y401811 | Рукоятка | 1 |
| 44 | 4363359 | Замок | 1 |
| 46 | Y700616 | Крышка | 1 |
| 48 | Y200215 | Крышка | 1 |
| 50 | J281030 | Болт с шайбой | 17 |
| 50A | J901030 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 52 | J271045 | Болт с шайбой | 2 |
| 52A | J901045 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 54 | J260825 | Болт с шайбой | 7 |
| 54A | J900825 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 56 | J281025 | Болт с шайбой | 26 |
| 56A | J901025 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 57 | J281030 | Болт с шайбой | 13 |
| 57A | J901030 | Болт | 1 |
| 57B | 4486055 | Шайба | 1 |
| 60 | Y801453 | Крышка | 1 |
| 61 | 94-2806 | Резиновая втулка | 1 |
| 62 | Y406707 | Резиновая прокладка | 1 |
| 63 | Y406708 | Резиновая прокладка | 1 |
| 64 | Y406711 | Резиновая прокладка | 1 |
| 65 | 4425573 | Зажим | 5 |
| 66 | Y406712 | Резиновая прокладка | 1 |
| 67 | J271020 | Болт с шайбой | 2 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
