Воздуховод в сборе — HITACHI EG110R

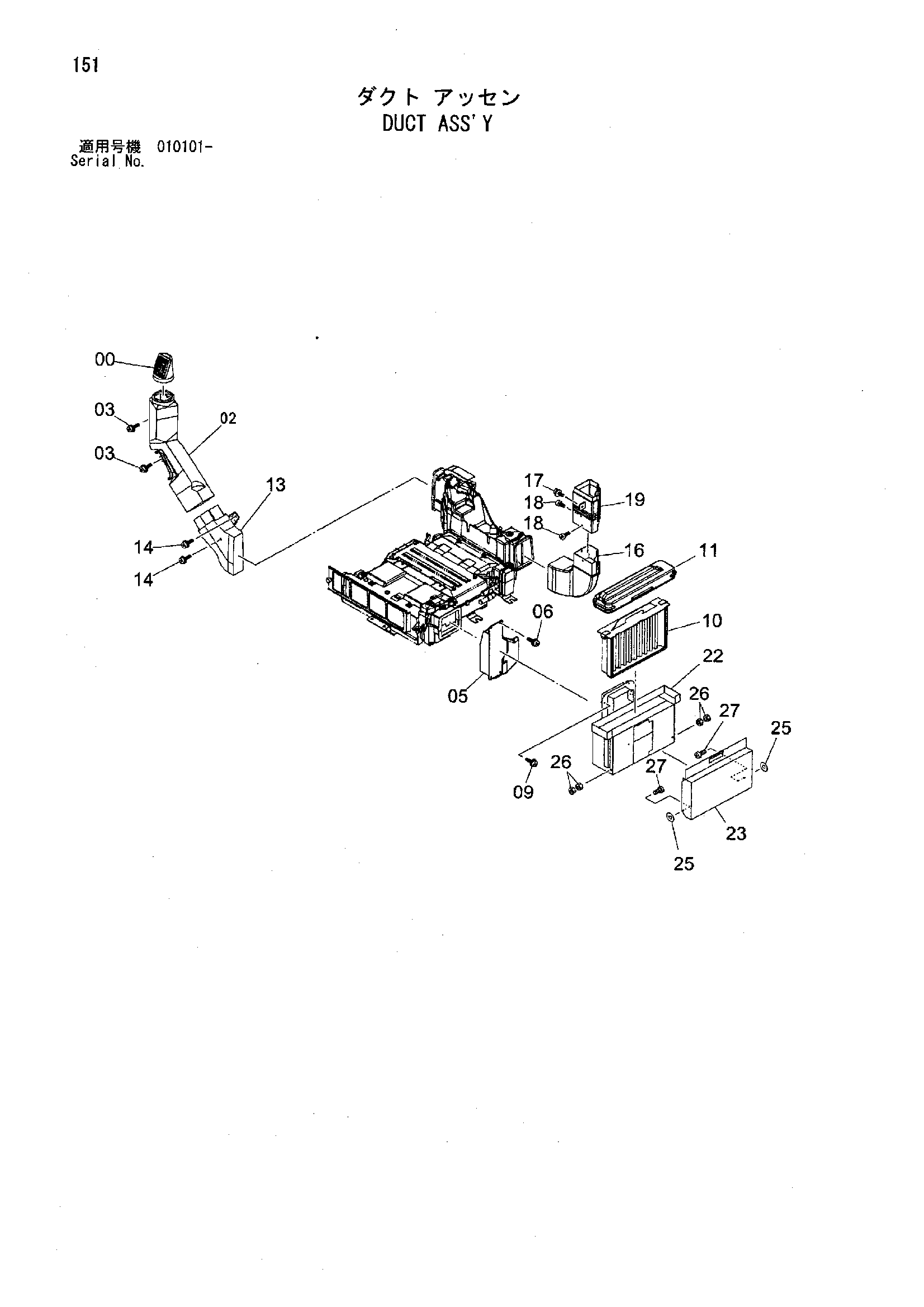

Заводская схема «Воздуховод в сборе» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449068 | Воздуховод | 1 |
| 02 | 4426159 | Воздуховод | 1 |
| 03 | J460616 | Винт с шайбой | 2 |
| 05 | 4445708 | Воздуховод | 1 |
| 06 | J460620 | Винт с шайбой | 4 |
| 09 | J460620 | Винт с шайбой | 4 |
| 10 | 4350249 | Фильтр | 1 |
| 11 | 4445710 | Воздуховод | 1 |
| 13 | 4445707 | Воздуховод | 1 |
| 14 | J460616 | Винт с шайбой | 2 |
| 16 | 4445711 | Воздуховод | 1 |
| 17 | J460620 | Винт с шайбой | 1 |
| 18 | 4457412 | Самонарезающий винт | 2 |
| 19 | 4455512 | Воздуховод | 1 |
| 22 | 6020677 | Короб | 1 |
| 23 | 8086719 | Крышка | 1 |
| 25 | A590106 | Плоская шайба | 2 |
| 26 | M500605 | Гайка | 4 |
| 27 | M430620 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
