Электрооборудование (кабина) — HITACHI EG110R

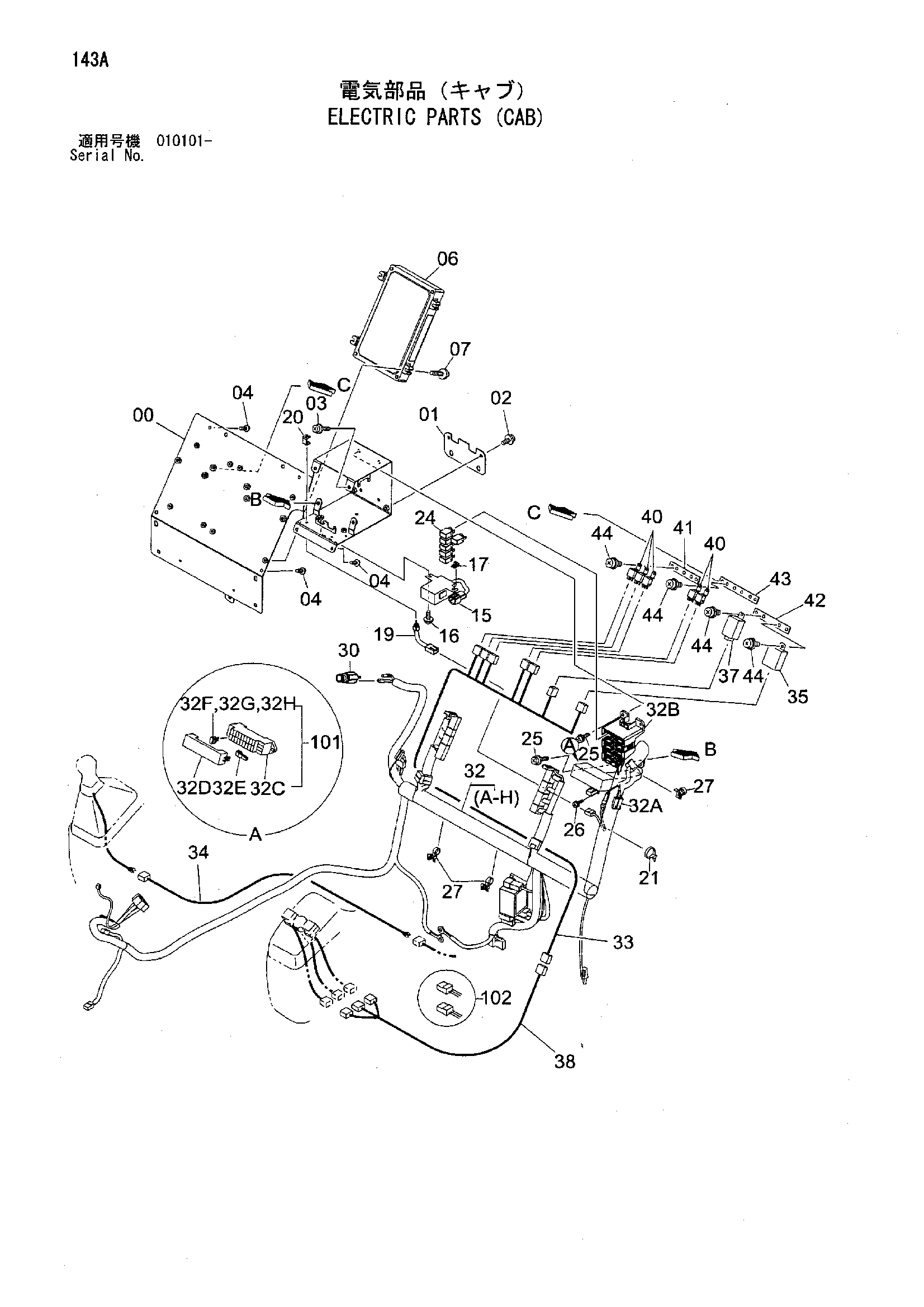

Заводская схема «Электрооборудование (кабина)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040006 | Кронштейн | 1 |
| 01 | 4450291 | Кронштейн | 1 |
| 02 | J020816 | Болт с шайбой | 2 |
| 02 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 03 | J460616 | Винт с шайбой | 2 |
| 04 | 4444700 | Самонарезающий винт | 6 |
| 06 | 4465711 замена: 9226770 | Контролер | 1 |
| 06 | 9226770 | Контролер | 1 |
| 07 | J460635 | Винт с шайбой | 4 |
| 15 | 4452160 | Контролер | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 17 | 4440981 | Зажим | 1 |
| 19 | 4359384 | Выключатель | 1 |
| 20 | 4367375 | Кронштейн | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 24 | 4436534 | Рералй | 6 |
| 25 | J460620 | Винт с шайбой | 6 |
| 26 | J460310 | Винт с шайбой | 2 |
| 27 | 4254600 | Зажим | 3 |
| 30 | 4357862 | Лигхтер | 1 |
| 32 | 0003890 | Жгут проводов | 1 |
| 32A | 4456778 | Диод | 4 |
| 32B | 4427429 | Короб реле | 1 |
| 32C | 4456735 | Короб предохранитель | 1 |
| 32D | 4443490 | Крышка | 1 |
| 32E | 4436737 | Пуллер | 1 |
| 32F | 4428910 | Предохранитель<5A> | 10 |
| 32G | 4428911 | Предохранитель<10A> | 7 |
| 32H | 4436736 | Предохранитель<20A> | 2 |
| 33 | 4464693 | Жгут проводов | 1 |
| 34 | 4464694 | Жгут проводов | 1 |
| 35 | 4428213 | Блок | 1 |
| 37 | 4413974 | Фласхер | 1 |
| 38 | 4467470 | Жгут проводов | 1 |
| 40 | 4414207 | Рералй | 5 |
| 41 | 9756418 | Кронштейн | 1 |
| 42 | 9756419 | Кронштейн | 1 |
| 43 | 9756420 | Кронштейн | 1 |
| 44 | J460612 | Винт с шайбой | 7 |
| 101 | 4460037 | Короб предохранитель | 1 |
| 102 | 4369817 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
