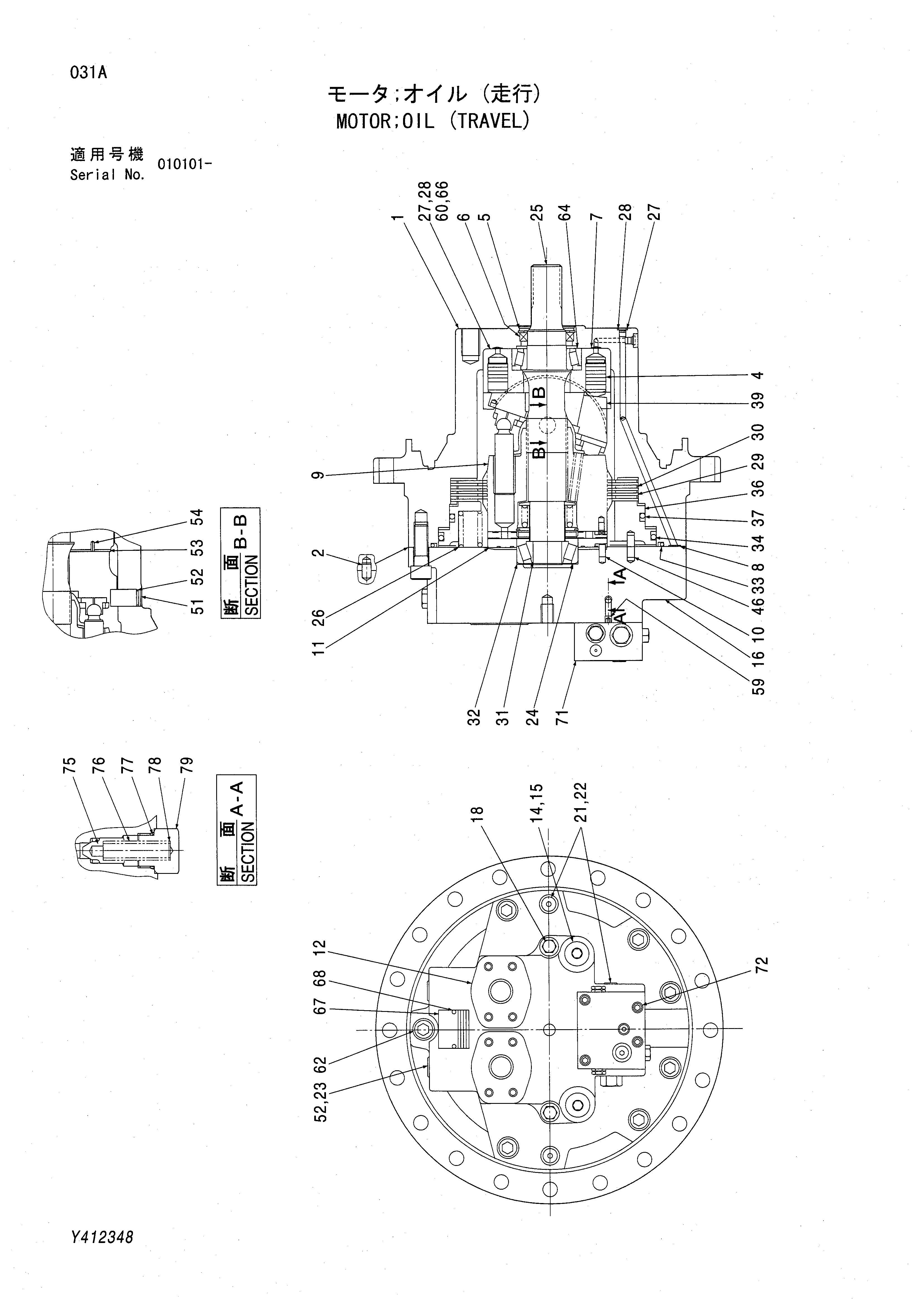

Гидромотор (ход) — HITACHI EG110R

Заводская схема «Гидромотор (ход)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	Y412348	Гидромотор (ход)	1
2	Y408333	Палец	2
4	Y408334	Поршень	2
5	Y408335	Стопорное кольцо	1
6	Y408336	Масляное уплотнение	1
7	Y408096	Уплотнительное кольцо	5
8	Y408179	Уплотнительное кольцо	2
9	Y408337	Блок гидроцилиндра	1
10	0172703	Палец	1
11	Y408338	Пластина клапан	1
12	Y408339	Крышка	2
14	Y408340	Пробка	2
15	Y408341	Уплотнительное кольцо	2
18	4260846	Пробка	2
21	Y408101	Пробка	3
22	Y408103	Уплотнительное кольцо	3
23	Y408099	Пробка	2
24	Y408342	Регулировочная шайба	1
25	Y408343	Вал	1
26	Y408344	Пружина	8
27	4260848	Пробка	9
28	Y408107	Уплотнительное кольцо	9
29	Y408345	Пластина	5
30	Y408346	Пластина	4
31	Y408347	Подшипник	1
32	Y408348	Подшипник	1
33	Y408349	Уплотнительное кольцо	1
34	Y408350	Уплотнительное кольцо	1
36	Y408351	Поршень	1
37	Y408352	Уплотнительное кольцо	1
39	Y408353	Пластина	1
46	Y408118	Палец	1
51	Y408354	Ролик	2
52	Y408100	Уплотнительное кольцо	4
53	Y408355	Подшипник	2
54	Y408356	Пружинный штифт	2
59	Y408128	Дроссель	1
60	Y408357	Держатель	1
62	Y408358	Болт с внутренним шестигранником	7
64	Y408359	Роликовый подшипник	1
66	Y408360	Болт	4
68	4260808	Приводной винт	2
71	Y408126	Челночный клапан	1
72	Y408127	Болт с внутренним шестигранником	4
75	0130304	Тарельчатый клапан	1
76	Y408598	Пружина	1
77	0130308	Уплотнительное кольцо	1
78	4261049	Регулировочная шайба	1
79	4260852	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
