Кондиционер. детали (1) — HITACHI EG110R

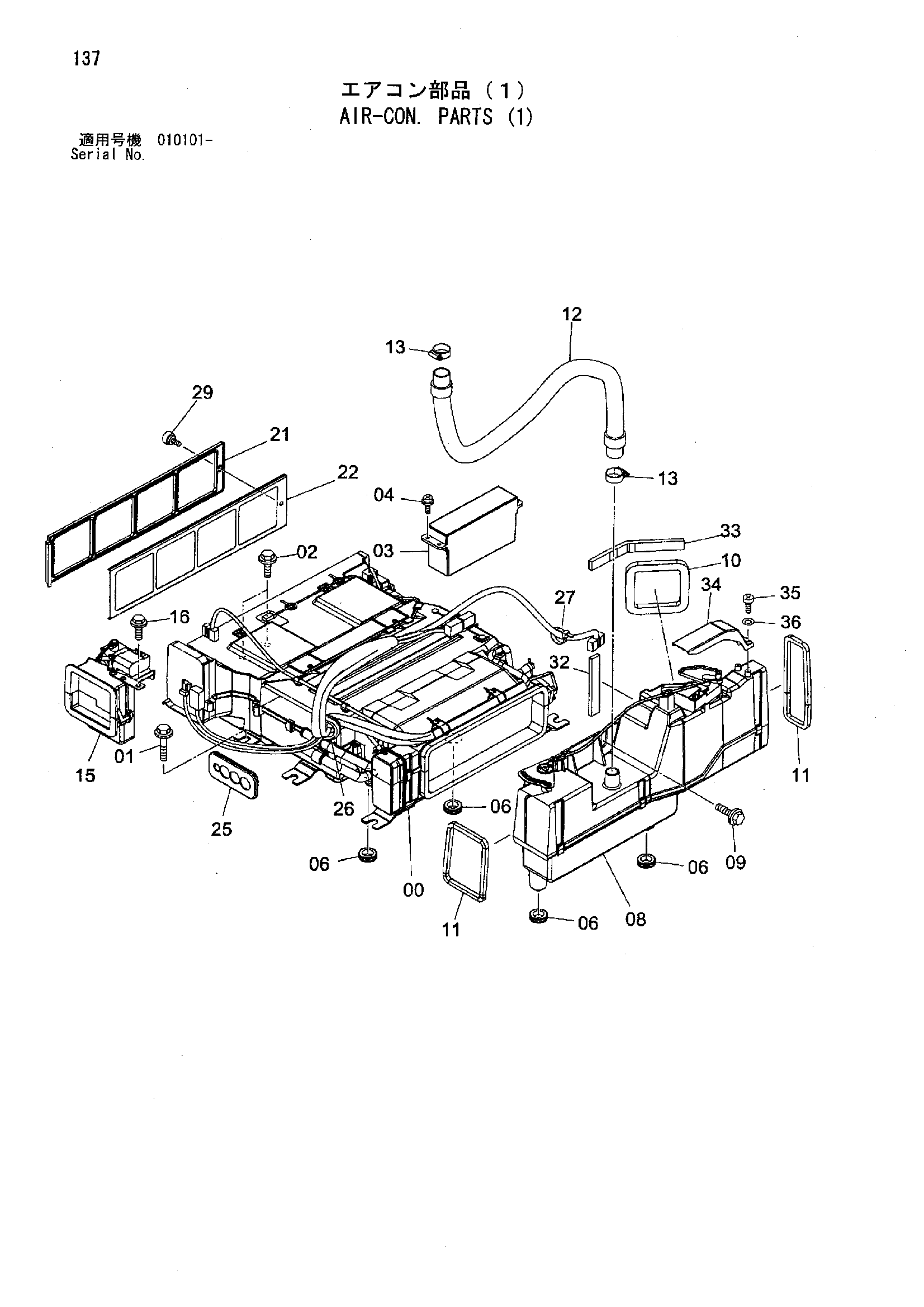

Заводская схема «Кондиционер. детали (1)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438289 | Блок воздушный управление | 1 |
| 01 | J021055 | Болт с шайбой | 6 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 6 |
| 01 | J271055 замена: J222010 | Болт с шайбой | 6 |
| 02 | J021020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 02 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 03 | 4450315 | Контролер | 1 |
| 04 | J460514 | Винт с шайбой | 4 |
| 06 | 4326229 | Резиновая втулка | 4 |
| 08 | 4447332 | Воздуховод | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 09 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 10 | 4449878 | Резиновая прокладка | 1 |
| 11 | 4449879 | Резиновая прокладка | 2 |
| 12 | 4451258 | Шланг | 1 |
| 13 | 4504367 | Хомут шланга | 2 |
| 15 | 4447331 | Воздуховод | 1 |
| 16 | J020820 | Болт с шайбой | 2 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 16 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 21 | 4445864 | Фильтр воздушный | 1 |
| 22 | 4442825 | Кронштейн фильтр | 1 |
| 25 | 4444022 | Резиновая втулка | 1 |
| 26 | 4184582 | Резиновая втулка | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 29 | 4446097 | Ручка | 1 |
| 32 | 4455712 | Резиновая прокладка | 1 |
| 33 | 4455713 | Резиновая прокладка | 1 |
| 34 | 4453351 | Резиновая прокладка | 1 |
| 35 | 4452613 | Самонарезающий винт | 2 |
| 36 | J253104 замена: A590104 | Плоская шайба | 2 |
| 36 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
