Поручень [EU] — HITACHI EG110R

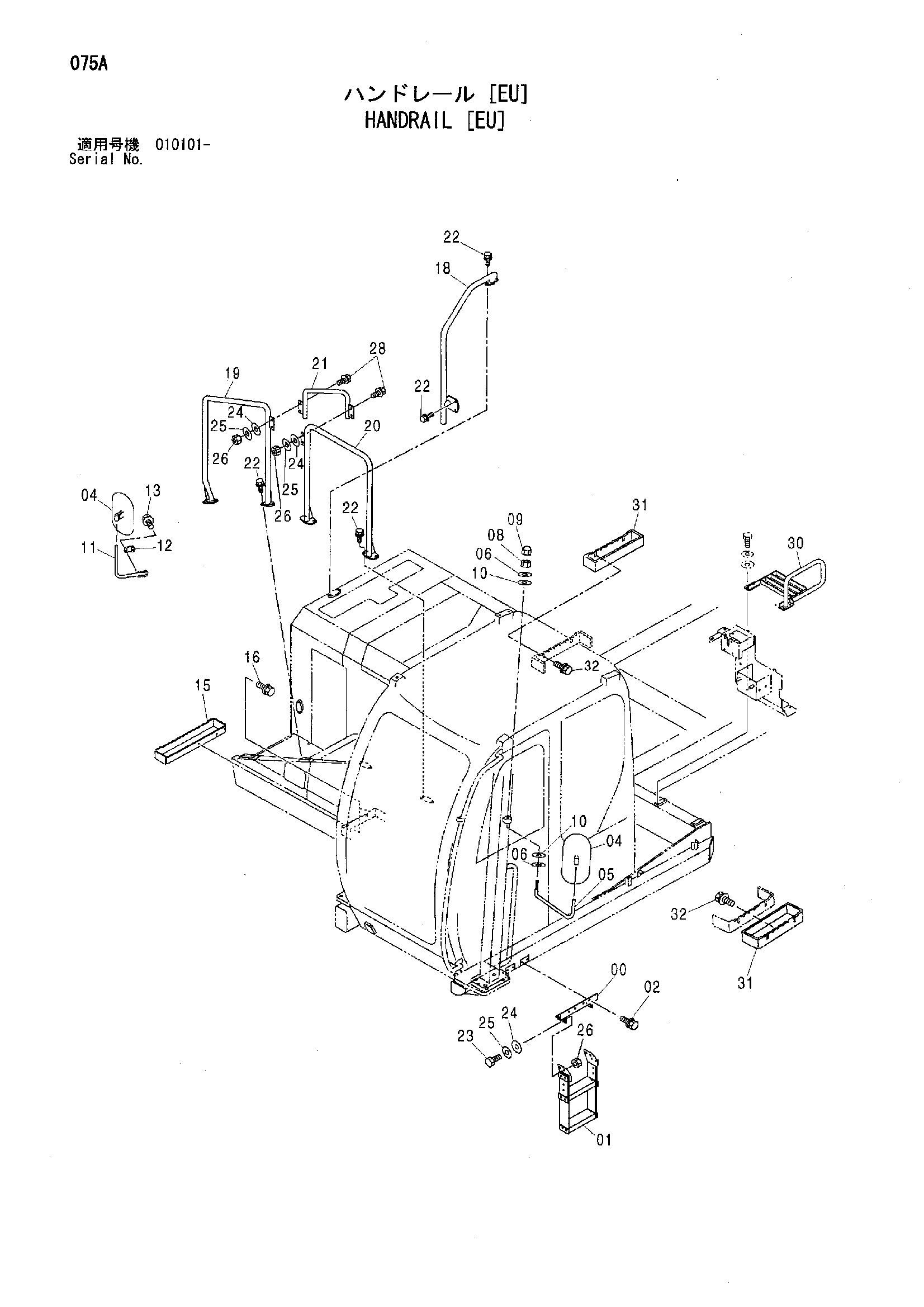

Заводская схема «Поручень [EU]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поручень [EU] HITACHI EG110R](/catalog-drawings/e4/e4116656-d704-41bd-8fb2-382c3eb6c6a1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y801719 | Кронштейн | 1 |
| 01 | Y410366 | Ступень | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4416704 | Зеркало | 2 |
| 04A | 4460536 | Держатель | 1 |
| 04B | 4460582 | Манжета | 1 |
| 05 | Y801721 | Стойка | 1 |
| 06 | 4172172 | Пружина диск | 2 |
| 08 | J950012 | Гайка | 1 |
| 09 | 4449509 | Гайка колпачок | 1 |
| 10 | A590112 | Плоская шайба | 2 |
| 11 | 8077521 | Стойка | 1 |
| 12 | 4425481 | Калмп | 1 |
| 13 | J260855 | Болт с шайбой | 2 |
| 13A | J900855 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | Y801390 | Ступень | 1 |
| 16 | J271230 | Болт с шайбой | 2 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | Y801379 | Поручень | 1 |
| 19 | Y802023 | Поручень | 1 |
| 20 | Y802022 | Поручень | 1 |
| 21 | Y971305 | Поручень | 1 |
| 22 | J271020 | Болт с шайбой | 12 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J901025 | Болт | 4 |
| 24 | A590110 | Плоская шайба | 8 |
| 25 | A590910 | Пружинная шайба | 8 |
| 26 | J950010 | Гайка | 8 |
| 28 | J271030 | Болт с шайбой | 4 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | Y801444 | Ступень | 1 |
| 31 | 9755978 | Ступень | 2 |
| 32 | J281235 | Болт с шайбой | 4 |
| 32A | J901235 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
