Гидролинии хода — HITACHI EG110R

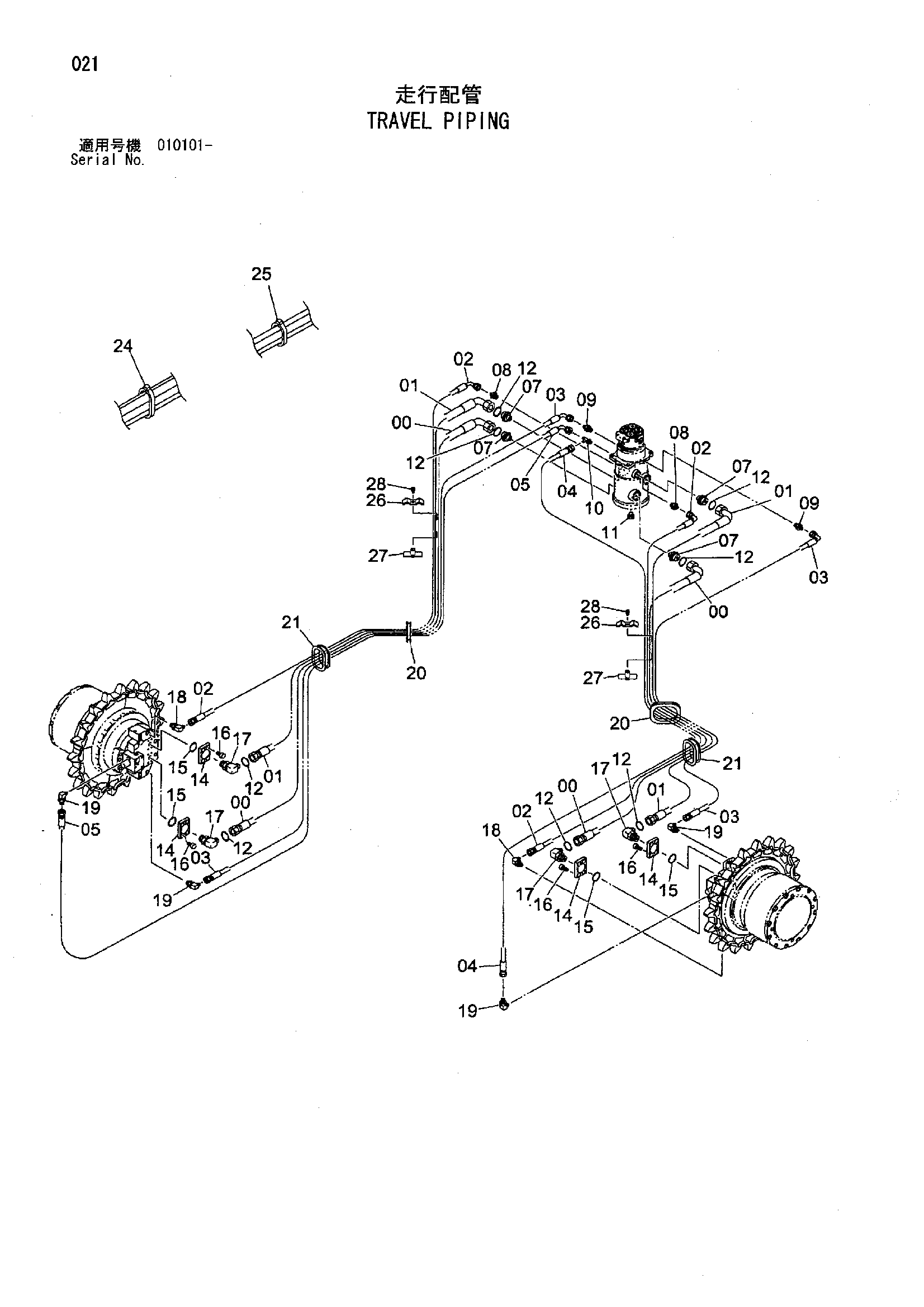

Заводская схема «Гидролинии хода» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y406145 | Шланг | 2 |
| 01 | Y406146 | Шланг | 2 |
| 02 | Y406147 | Шланг | 2 |
| 03 | Y406148 | Шланг | 2 |
| 04 | Y406149 | Шланг | 1 |
| 05 | Y406150 | Шланг | 1 |
| 07 | 4189601 | Адаптер | 4 |
| 08 | A852144 | Адаптер | 2 |
| 09 | A852122 | Адаптер | 2 |
| 10 | A852422 | Тройник | 1 |
| 11 | A885004 | Тройник | 1 |
| 12 | 4187328 | Тройник | 8 |
| 14 | Y406043 | Фланец | 4 |
| 15 | A811040 | Уплотнительное кольцо | 4 |
| 16 | J781435 | Уплотнительное кольцо | 16 |
| 17 | A853388 | Болт с внутренним шестигранником | 4 |
| 18 | 4353073 | Угловой штуцер | 2 |
| 19 | A852322 | Угловой штуцер | 4 |
| 20 | 4208984 | Резиновая втулка | 2 |
| 21 | 4259417 | Резиновая втулка | 2 |
| 24 | 4121859 | Ленточный зажим | 8 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 26 | 4202103 | Хомут | 2 |
| 27 | 9736782 | Хомут | 2 |
| 28 | J011255 | Болт с шайбой | 2 |
| 28 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 28 | J271255 замена: J222012 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
