Пилотные гидролинии (ход) — HITACHI EG110R

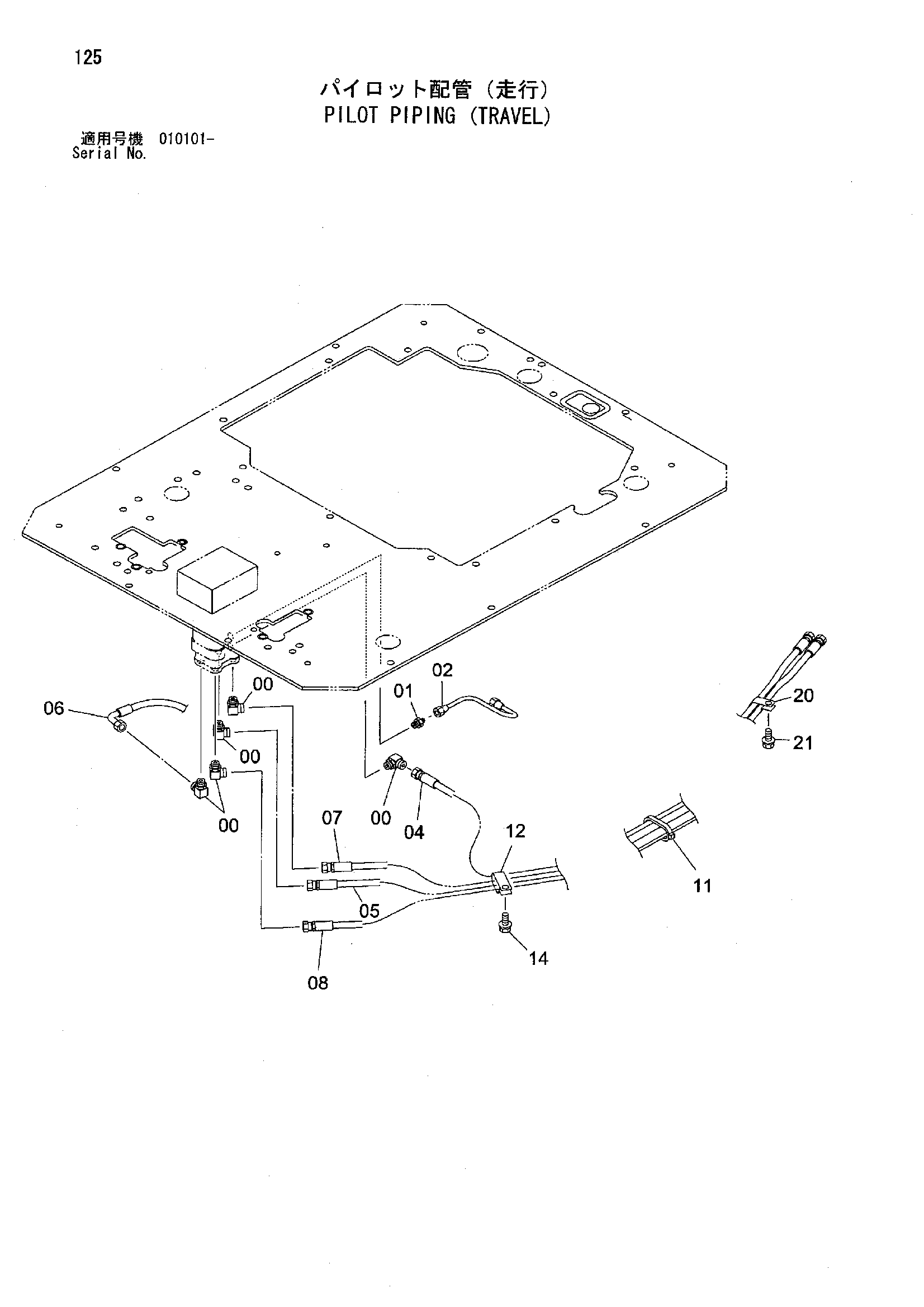

Заводская схема «Пилотные гидролинии (ход)» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 5 |
| 01 | 4255304 | Штуцер трубки | 1 |
| 02 | 4447700 | Трубка | 1 |
| 02 | 4607703 | Трубка | 1 |
| 04 | 4463211 | Шланг | 1 |
| 05 | 4463212 | Шланг | 1 |
| 06 | 4463213 | Шланг | 1 |
| 07 | 4463215 | Шланг | 1 |
| 08 | 4463214 | Шланг | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 12 | 4193848 | Зажим | 6 |
| 14 | J011020 | Болт с шайбой | 6 |
| 14 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 14 | J271020 замена: J222010 | Болт с шайбой | 6 |
| 20 | 4192018 | Зажим | 1 |
| 21 | J011030 | Болт с шайбой | 1 |
| 21 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 21 | J271030 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
