Электрооборудование — HITACHI EG110R

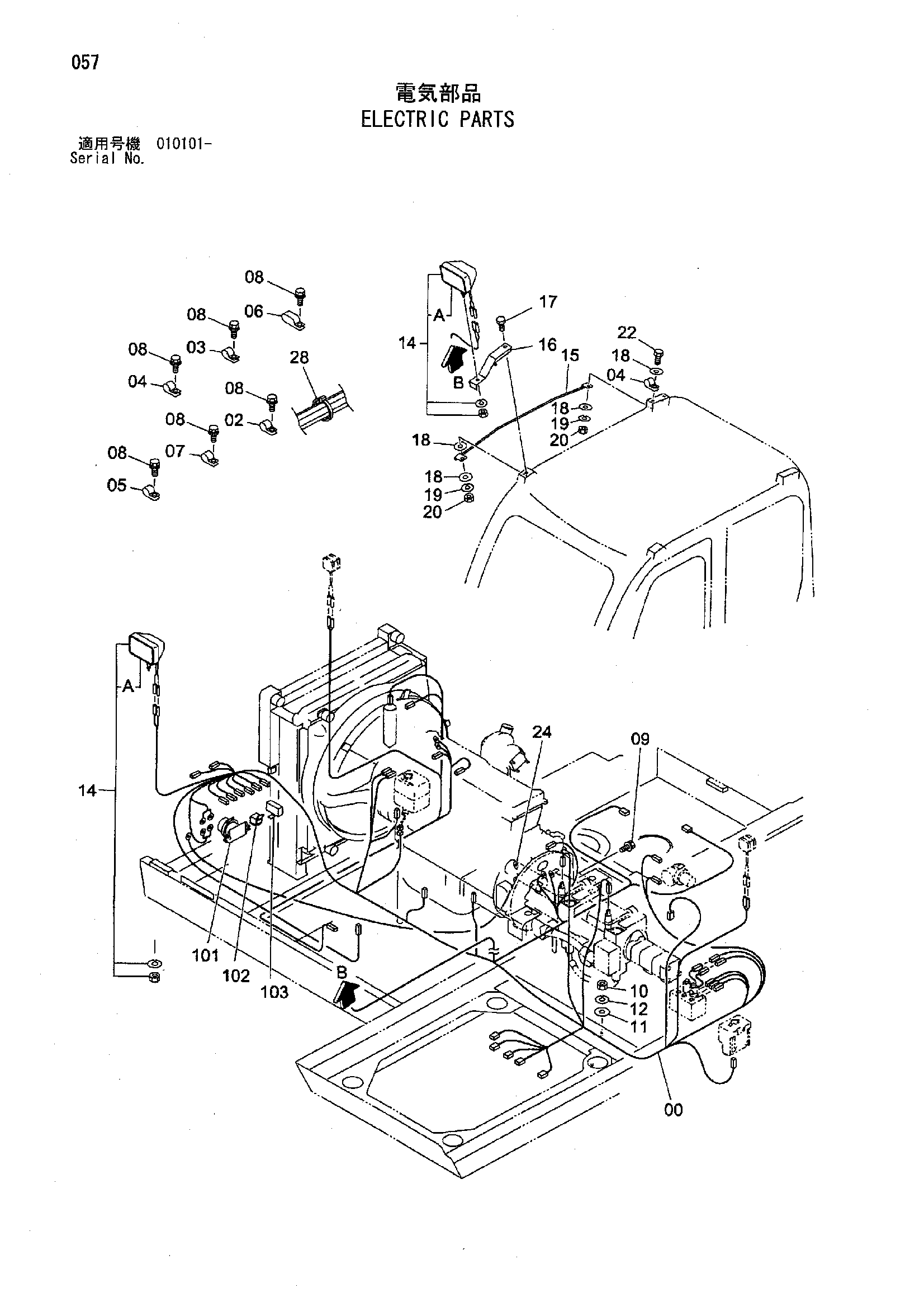

Заводская схема «Электрооборудование» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y000007 | Жгут проводов | 1 |
| 02 | 4190274 | Зажим | 2 |
| 03 | 4190263 | Зажим | 2 |
| 04 | 4190261 | Зажим | 8 |
| 05 | 4190265 | Зажим | 1 |
| 06 | 4192018 | Зажим | 1 |
| 07 | 4190275 | Зажим | 2 |
| 08 | J021030 | Болт с шайбой | 15 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 15 |
| 08 | J271030 замена: J222010 | Болт с шайбой | 15 |
| 09 | J021025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 10 | J950010 | Гайка | 1 |
| 11 | A590110 | Плоская шайба | 1 |
| 12 | A590910 | Пружинная шайба | 1 |
| 14 | 4336570 | Фонарь головка | 2 |
| 14A | 4285648 | Лампа | 1 |
| 15 | Y801327 | Стойка | 1 |
| 16 | Y801326 | Кронштейн | 1 |
| 17 | J901030 | Болт | 1 |
| 18 | A590110 | Плоская шайба | 4 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J950010 | Гайка | 2 |
| 22 | J901025 | Болт | 1 |
| 24 | Y406518 | Жгут проводов | 1 |
| 28 | 4289708 | Зажим | 1 |
| 101 | 4255762 | Реле аккумулятор | 1 |
| 102 | 4251587 | Реле | 1 |
| 103 | 4452158 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
