Гидроцилиндр деталь — HITACHI EG110R

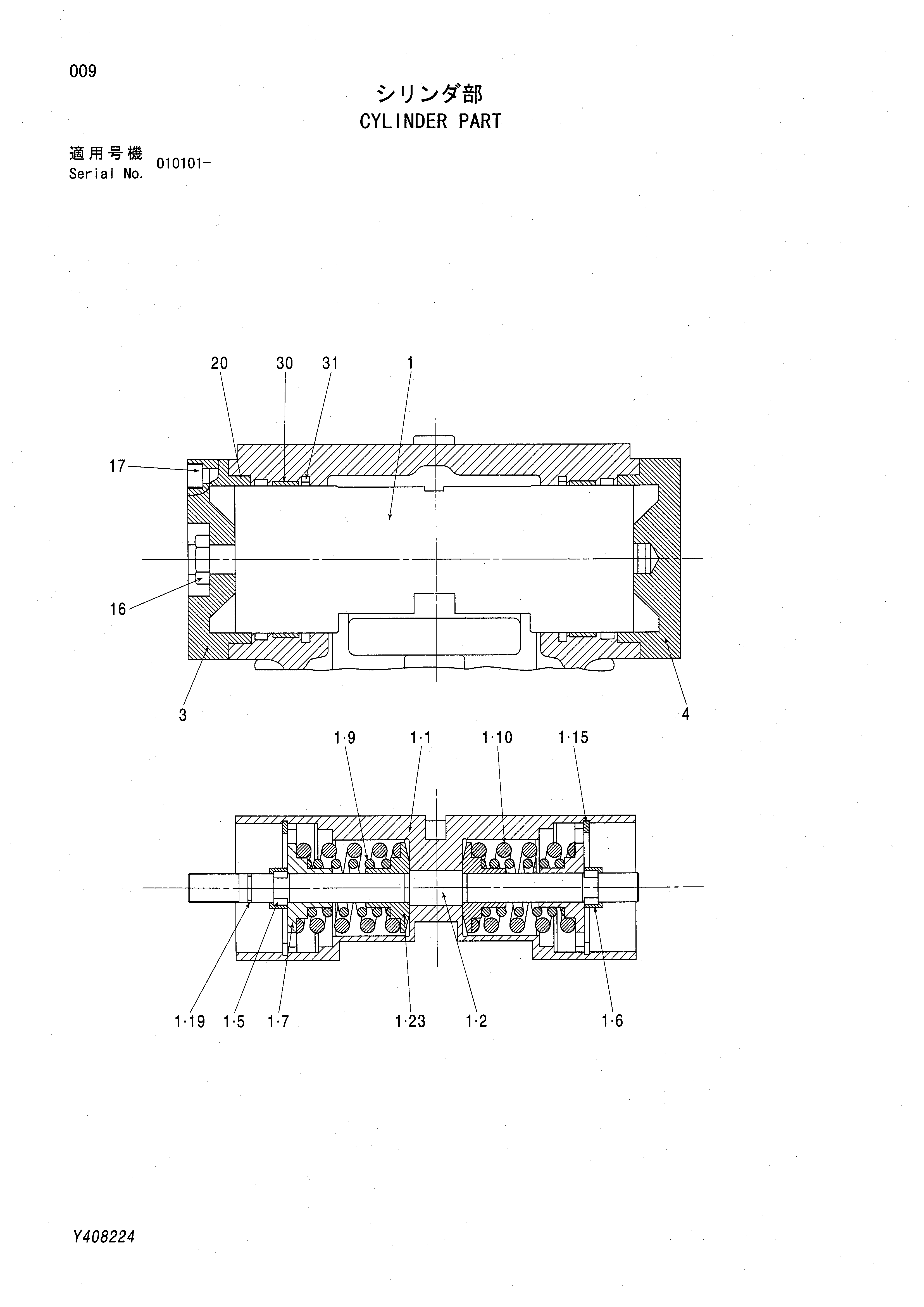

Заводская схема «Гидроцилиндр деталь» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y408224 | Гидроцилиндр деталь | 1 | |
| 1 | Y408267 | Поршень | 1 |
| 1-1 | Y408268 | Поршень | 1 |
| 1-2 | Y408269 | Шток | 1 |
| 1-7 | Y408270 | Седло пружины | 2 |
| 1-9 | Y408271 | Пружина | 2 |
| 1-10 | Y408272 | Пружина | 2 |
| 1-15 | Y408273 | Стопорное кольцо | 2 |
| 1-19 | Y408274 | Уплотнительное кольцо | 1 |
| 1-23 | Y408275 | Седло пружины | 2 |
| 3 | Y408276 | Крышка | 1 |
| 4 | Y408277 | Крышка | 1 |
| 16 | Y408278 | Гайка | 1 |
| 17 | Y408279 | Болт с внутренним шестигранником | 8 |
| 20 | Y408280 | Уплотнительное кольцо | 2 |
| 30 | Y408281 | Направляющая | 2 |
| 31 | Y408282 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
