Поручень [STD] — HITACHI EG110R

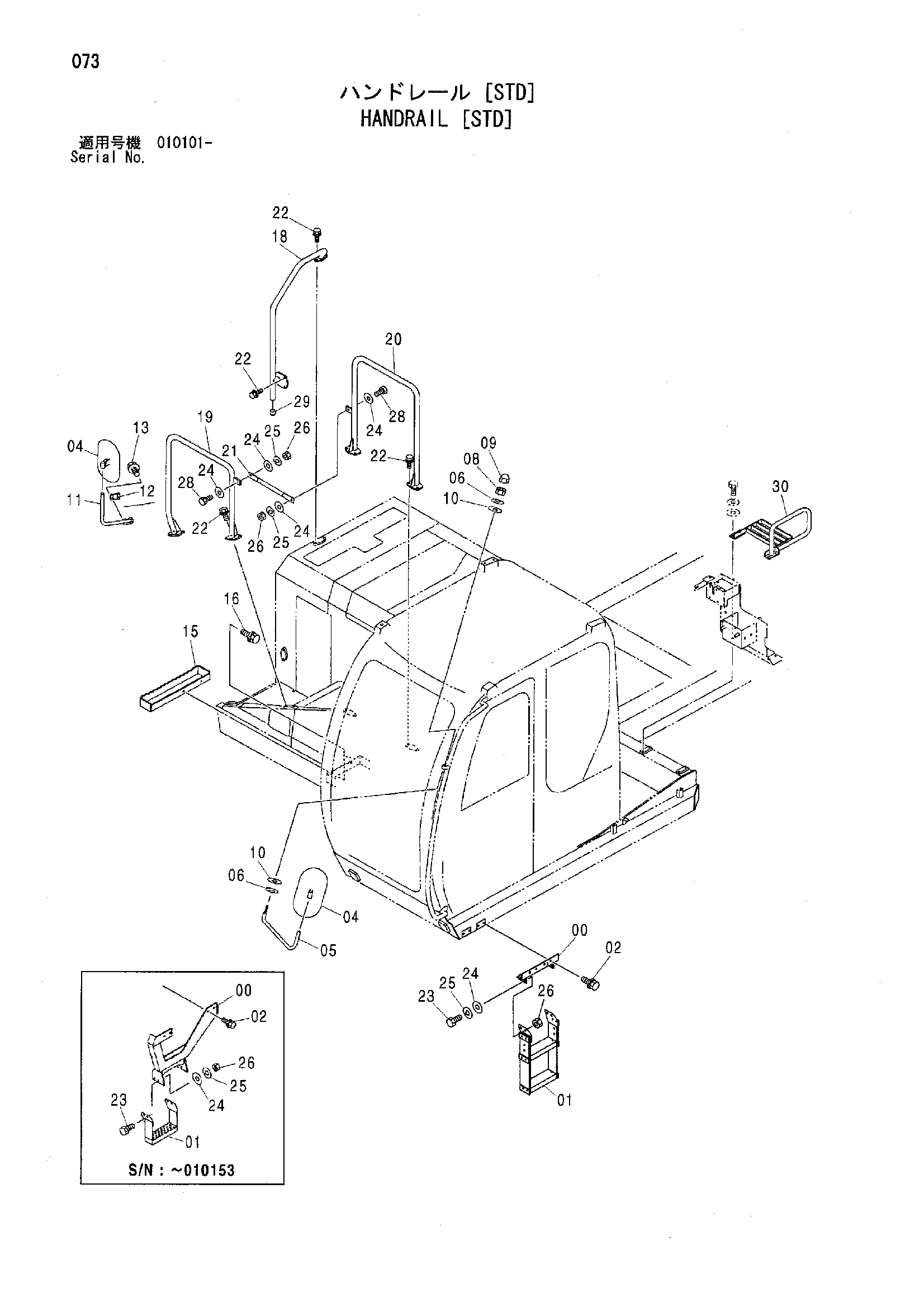

Заводская схема «Поручень [STD]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поручень [STD] HITACHI EG110R](/catalog-drawings/6c/6c1b8cc0-d19e-49c9-9f12-794d7c389cc5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700617 | Ступень | 1 |
| 00 | Y801719 | Ступень | 1 |
| 01 | 4420016 | Ступень | 1 |
| 01 | Y410366 | Ступень | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 04 | 4416704 | Зеркало | 2 |
| 05 | 3091096 | Стойка | 1 |
| 06 | 4172172 | Пружина диск | 2 |
| 08 | J231212 замена: J950012 | Гайка | 1 |
| 08 | J950012 | Гайка | 1 |
| 09 | 4449509 | Гайка колпачок | 1 |
| 10 | A590112 | Плоская шайба | 2 |
| 11 | 8077521 | Стойка | 1 |
| 12 | 4425481 | Калмп | 1 |
| 13 | J010855 | Болт с шайбой | 2 |
| 13 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 13 | J260855 замена: A590108 | Болт с шайбой | 2 |
| 15 | Y801390 | Ступень | 1 |
| 16 | J021230 | Болт с шайбой | 2 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 16 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 18 | Y801379 | Поручень | 1 |
| 19 | Y801380 | Поручень | 1 |
| 20 | Y801381 | Поручень | 1 |
| 21 | Y406482 | Стойка | 1 |
| 22 | J021020 | Болт с шайбой | 12 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 12 |
| 22 | J271020 замена: J222010 | Болт с шайбой | 12 |
| 23 | J901030 | Болт | 4 |
| 24 | A590110 | Плоская шайба | 8 |
| 25 | A590910 | Пружинная шайба | 6 |
| 26 | J950010 | Гайка | 6 |
| 28 | J901025 | Болт | 2 |
| 29 | Y404991 | Резиновая прокладка | 1 |
| 30 | Y801444 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
