Топливный бак [STD] — HITACHI EG110R

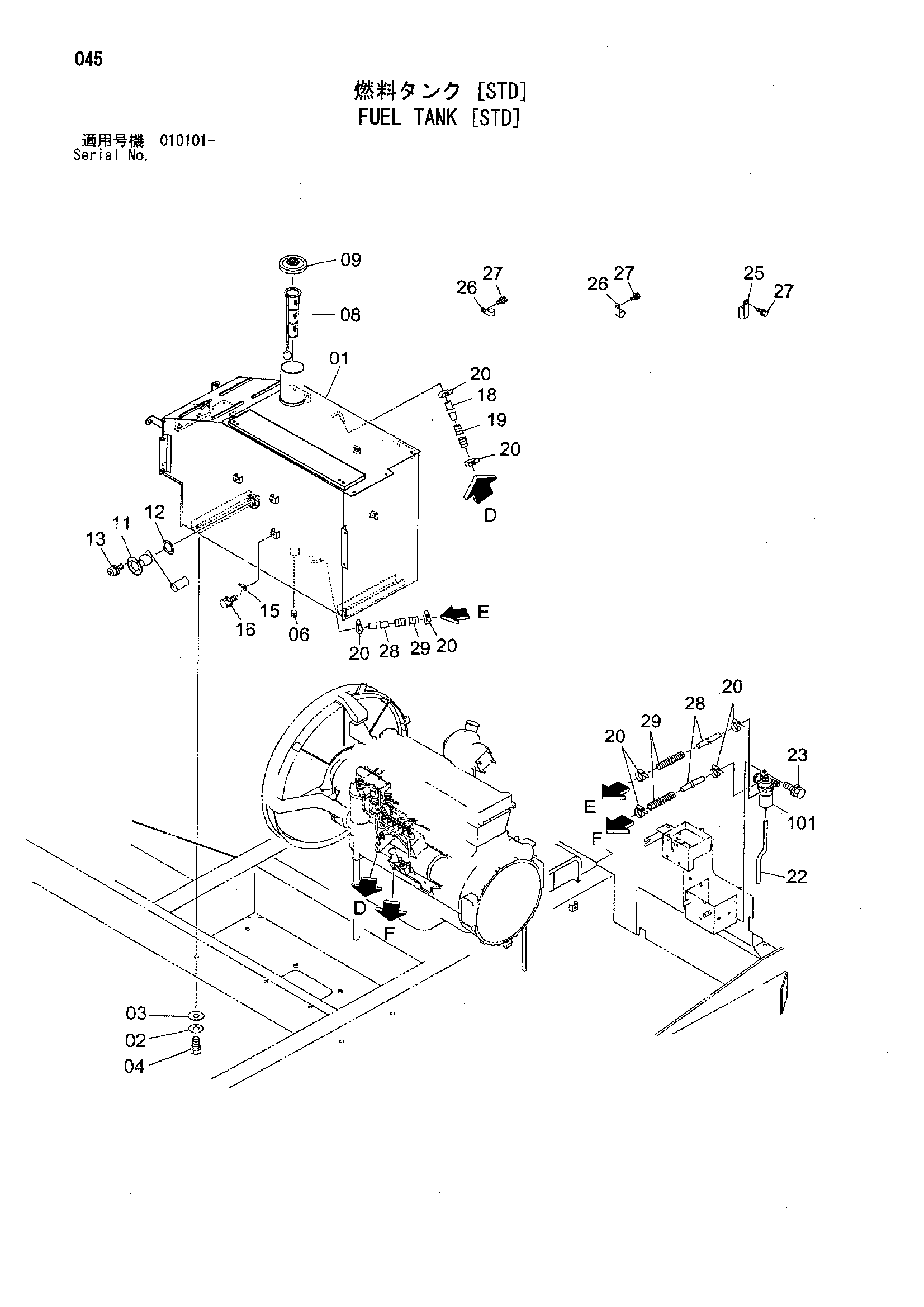

Заводская схема «Топливный бак [STD]» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Топливный бак [STD] HITACHI EG110R](/catalog-drawings/47/47c48217-363c-4b9f-9bdc-b06de4c20e69.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600275 | Топливный бак | 1 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | A590116 | Плоская шайба | 4 |
| 04 | J901635 | Болт | 4 |
| 06 | 94-2014 | Пробка | 1 |
| 08 | 4353560 | Сетчатый фильтр | 1 |
| 09 | 4361638 | Колпачок | 1 |
| 11 | 4420401 | Поплавок | 1 |
| 12 | 4269607 | Манжета | 1 |
| 13 | J450510 | Винт с шайбой | 5 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | J011016 | Болт с шайбой | 1 |
| 16 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 16 | J271016 замена: J222010 | Болт с шайбой | 1 |
| 18 | Y404896 | Топливный шланг | 1 |
| 19 | Y404898 | Трубка | 1 |
| 20 | 4514700 | Зажим шланг | 6 |
| 22 | 4433333 | Виниловый шланг | 1 |
| 23 | J020825 | Болт с шайбой | 2 |
| 23 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 23 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 25 | 4192034 | Зажим | 2 |
| 26 | 4190263 | Зажим | 2 |
| 27 | J011020 | Болт с шайбой | 4 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 27 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 28 | Y404059 | Топливный шланг | 2 |
| 29 | Y404061 | Трубка | 2 |
| 101 | 4461209 | Сепаратор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
