Гидравлический ауксилиарй управление — HITACHI DX75M-D

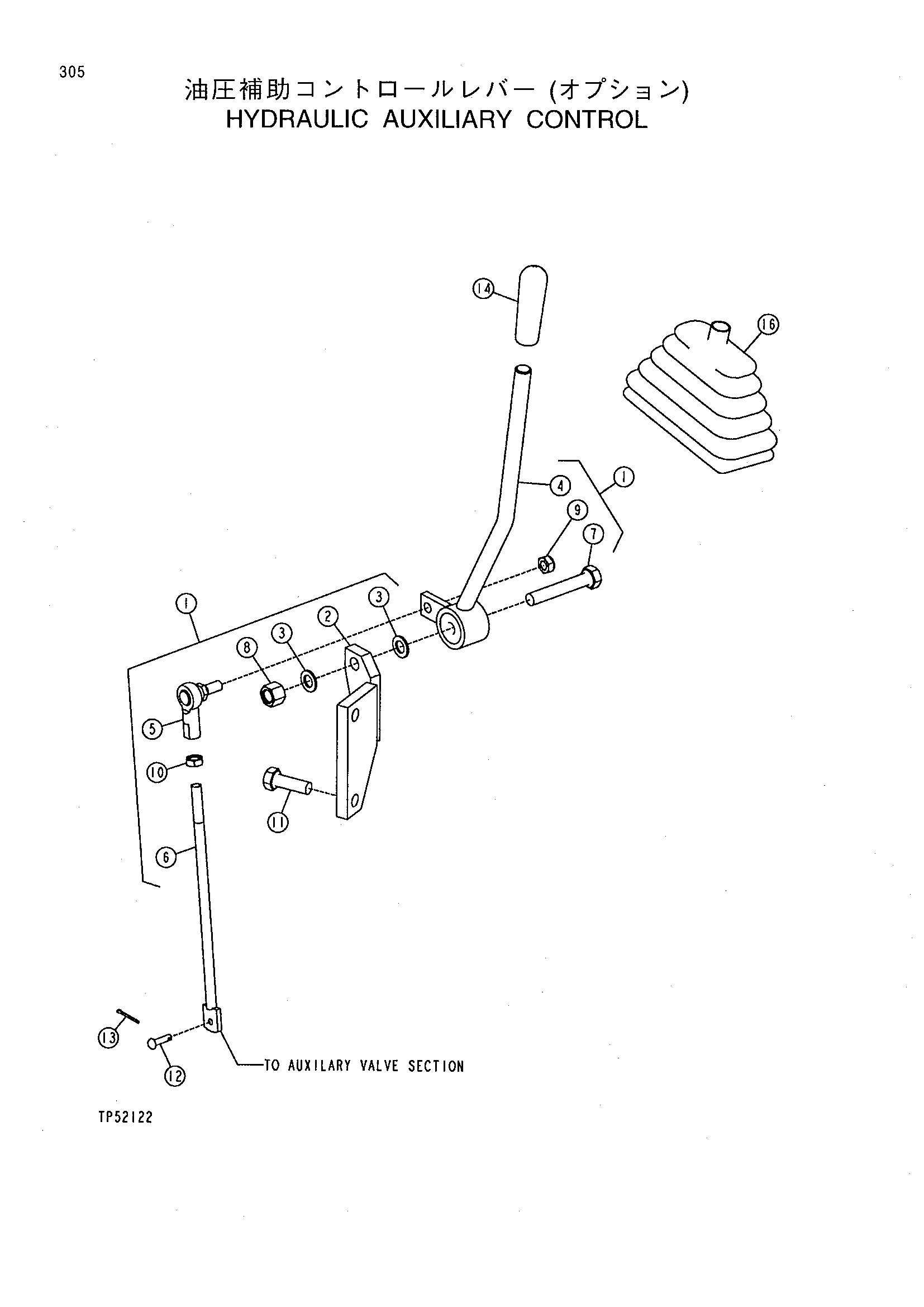

Заводская схема «Гидравлический ауксилиарй управление» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT211021 | Управление | 1 |
| 3 | 24M7096 | Шайба | 2 |
| 5 | AT48548 | Шарик соединение | 1 |
| 7 | 19M8499 | Болт с головкой | 1 |
| 8 | 14M7517 | Блокировка гайка | 1 |
| 9 | R11151 | Блокировка гайка | 1 |
| 10 | 14H882 | Гайка | 1 |
| 11 | 19M7662 | Болт с головкой | 2 |
| 12 | T174528 | Палец | 1 |
| 13 | 11M7078 | Коттер палец | 1 |
| 14 | T71570 | Рукоятка | 1 |
| 15 | T174099 | Уплотнительная втулка | 1 |
| 16 | AT140287 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
