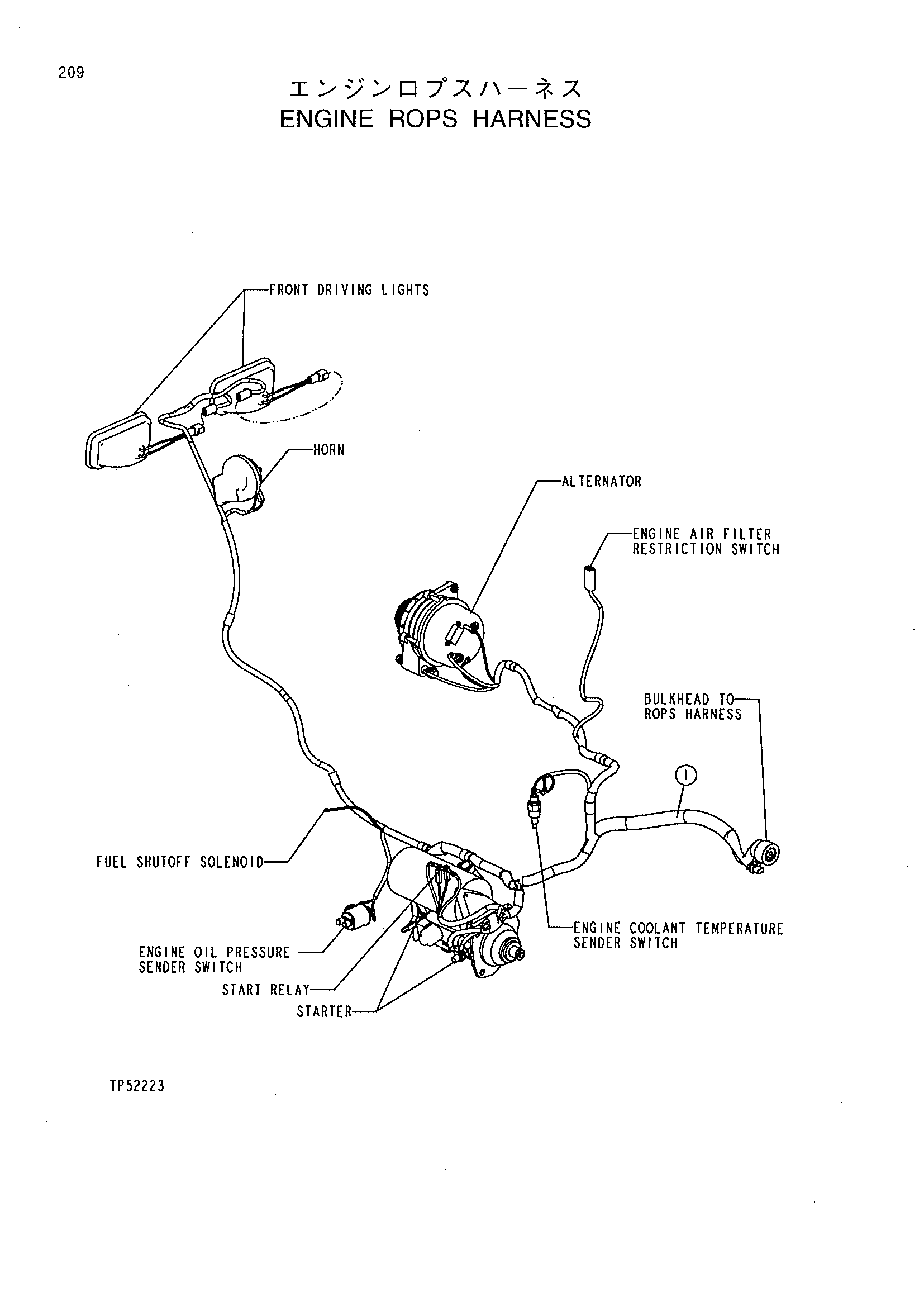

Двигатель ROPS жгут проводов — HITACHI DX75M-D

Заводская схема «Двигатель ROPS жгут проводов» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT221423	Жгут проводов	1
2	AT141011	Реле	1
3	R44302	TIE лента	1
4	T78974	Хомут	2
5	T175197	Хомут	2
6	T76252	Хомут	2
7	T33514	Хомут	1
8	19M7938	Болт с головкой	4
9	24M7239	Шайба	4
10	19M7788	Винт	4
11	19M7867	Винт	5
12	14M7298	Фланец гайка	1
13	24M7207	Шайба	1
14	19M7513	Болт с головкой	1

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
