Лебёдка гидравлический линии стандарт и повер-ин / силовой- — HITACHI DX75M-D

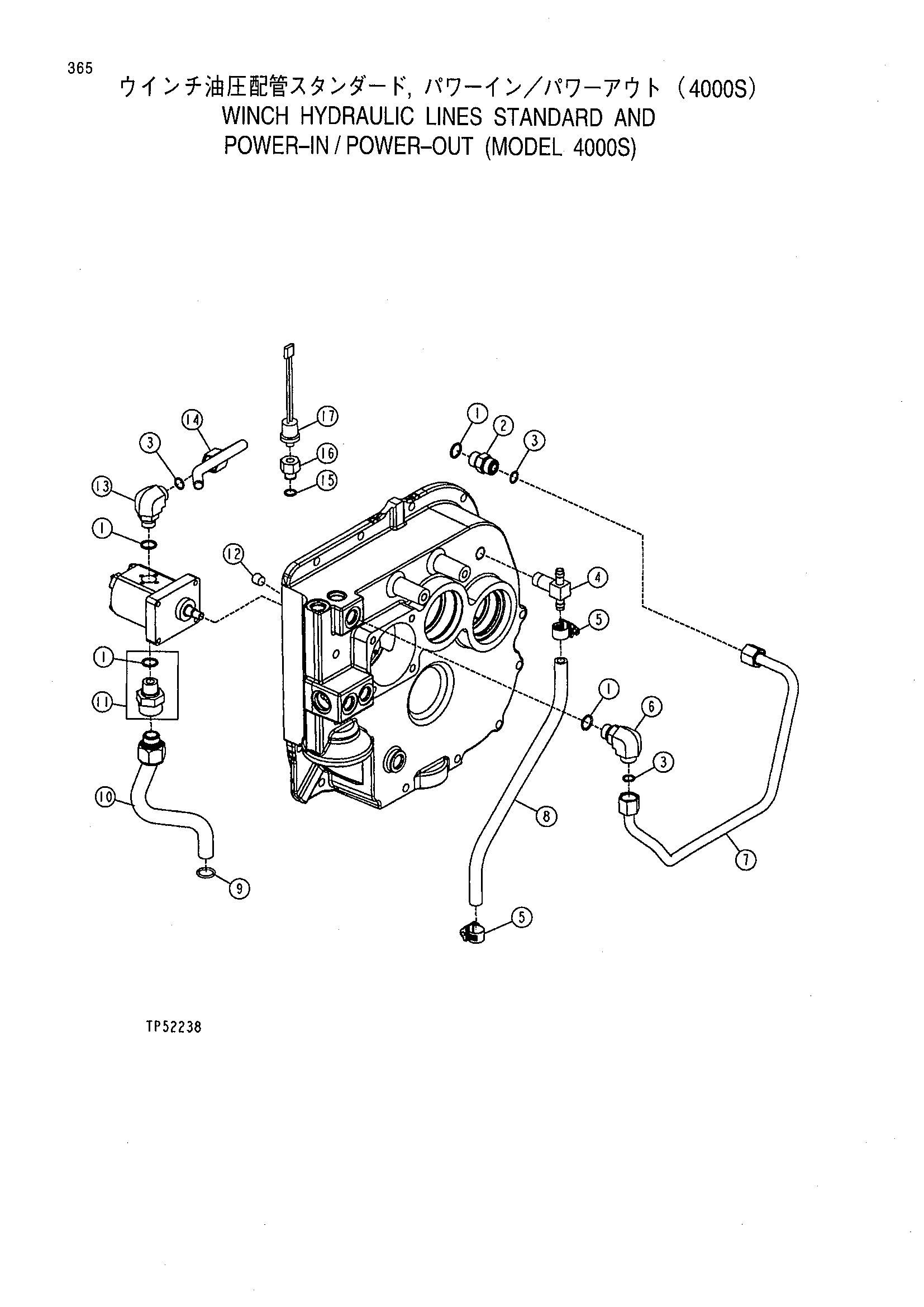

Заводская схема «Лебёдка гидравлический линии стандарт и повер-ин / силовой-» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R26375 | Уплотнительное кольцо | 11 |
| 2 | 38H1161 | Адаптер | 1 |
| 3 | T77857 | Уплотнительное кольцо | 2 |
| 4 | T165723 | TEE штуцер | 1 |
| 5 | AR21836 | Хомут | 2 |
| 6 | 38H1005 | Угловой штуцер штуцер | 1 |
| 7 | AT184698 | HYD. линия | 1 |
| 9 | T13119 | Уплотнительное кольцо | 1 |
| 10 | AT184856 | Трубка | 1 |
| 11 | AT184857 | Штуцер | 1 |
| 12 | 15H685 | Трубка пробка | 1 |
| 13 | 38H1314 | Угловой штуцер штуцер | 1 |
| 14 | AT210367 | Трубка | 1 |
| 15 | R26448 | Уплотнительное кольцо | 5 |
| 16 | T176191 | Адаптер | 1 |
| 17 | AT211003 | Давление выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
