HITACHI ROPS узел в сборе детали — HITACHI DX75M-D

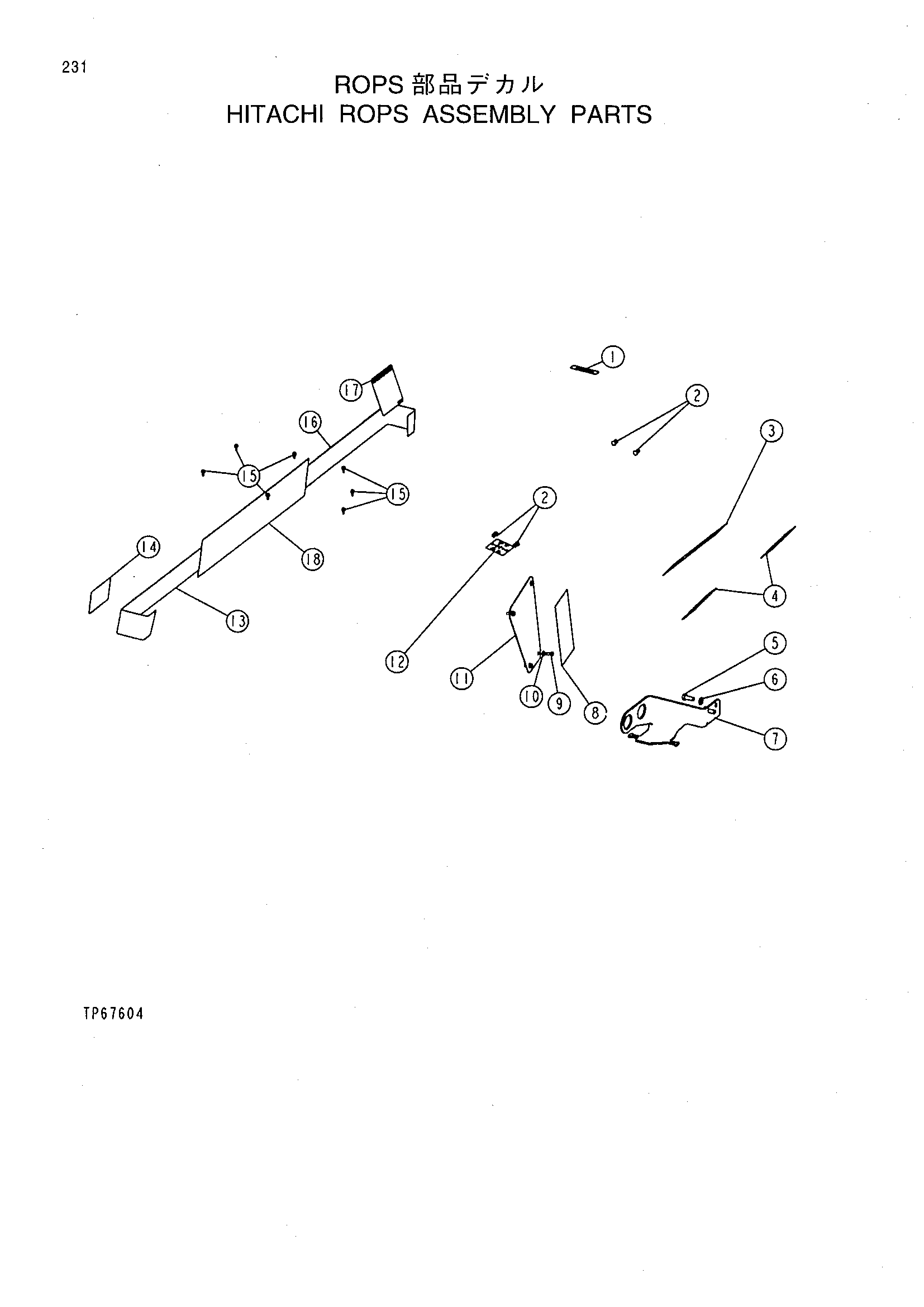

Заводская схема «HITACHI ROPS узел в сборе детали» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T153962 | Табличка | 1 |
| 2 | T176444 | Пробка | 4 |
| 3 | T178602 | Табличка | 1 |
| 4 | T173936 | Коврик | 2 |
| 5 | 19M7402 | Болт с головкой | 2 |
| 6 | 24M7239 | Шайба | 2 |
| 7 | T174600 | Кронштейн | 1 |
| 8 | T178610 | Табличка | 1 |
| 9 | 19M8425 | Болт с головкой | 4 |
| 10 | 24M7293 | Шайба | 4 |
| 11 | T171059 | Пластина | 1 |
| 12 | T177890 | Табличка | 1 |
| 13 | T178678 | Табличка | 1 |
| 14 | JD5902 | Рефлектор | 2 |
| 15 | 37M7059 | Винт | 7 |
| 16 | T178677 | Табличка | 1 |
| 17 | T178603 | Табличка | 1 |
| 18 | T178679 | Табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
