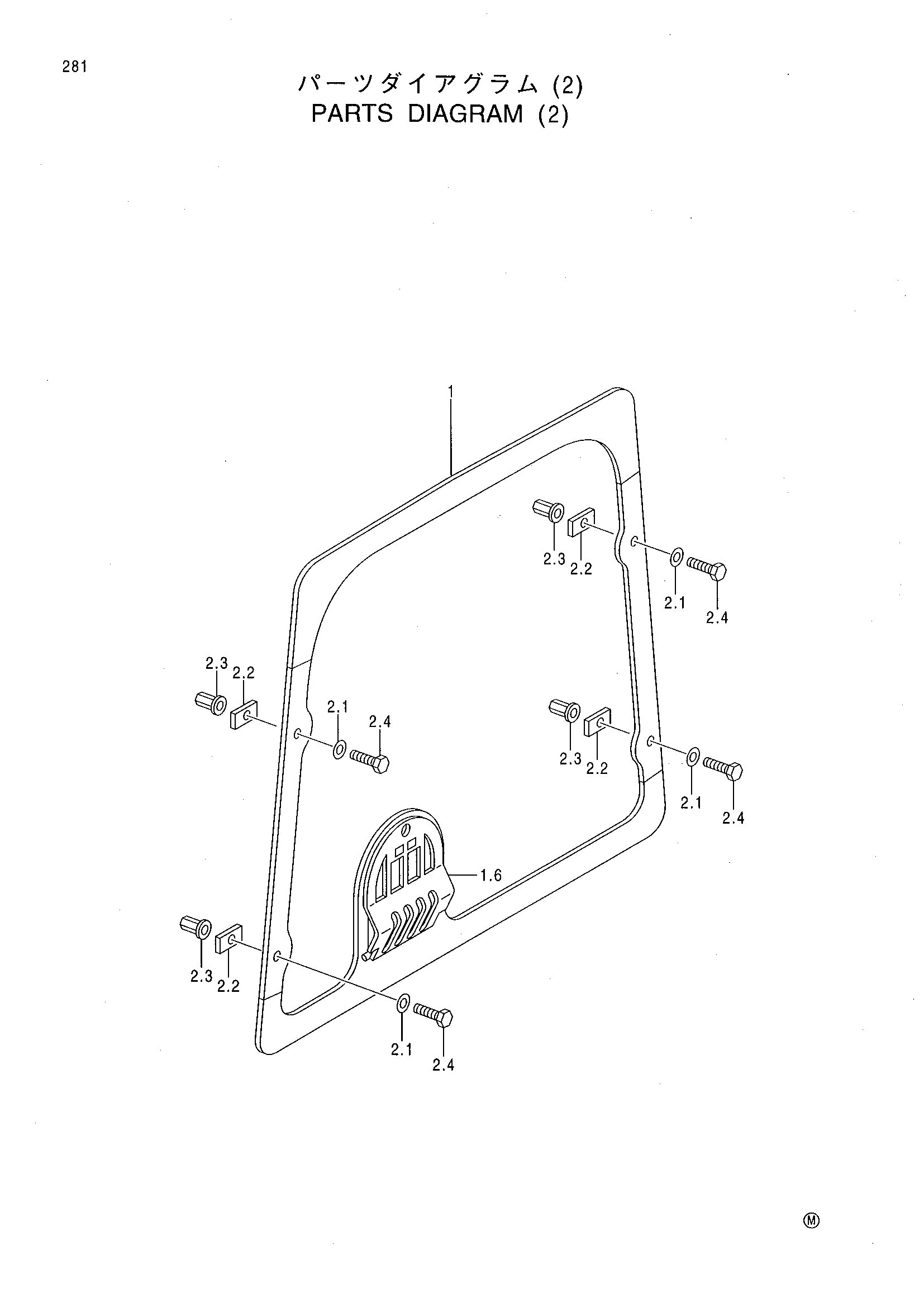

Детали диаграм (2) — HITACHI DX75M-D

Заводская схема «Детали диаграм (2)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	500679	Экран	1
1.1	111958	Шпилька	1
1.2	200060	Палец	1
1.3	202687	Заклёпка	5
1.4	202952	Бумпер	6
1.5	202968	Бумпер	2
1.6	303126	Дверь	1
1.7	900710000	Гайка	1
1.8	100306000	Шайба	1
2	500469	HDW. комплект	1
2.1	100306000	Шайба	8
2.2	112268	Проставка	4
2.3	202970	Гайка	4
2.4	900110050	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
