Гидравлический ресервоир — HITACHI DX75M-D

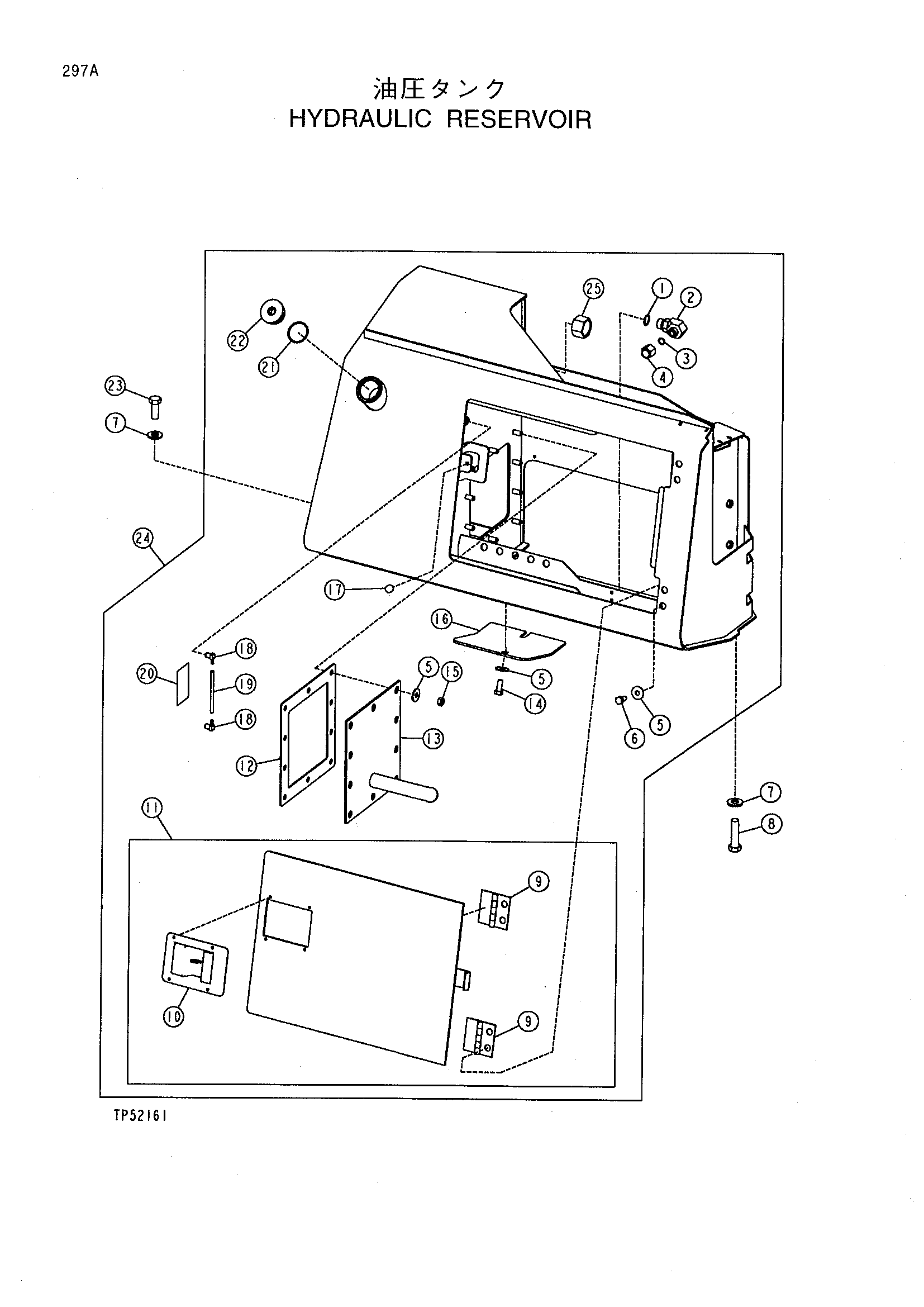

Заводская схема «Гидравлический ресервоир» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R26906 | Уплотнительное кольцо | 1 |
| 2 | 38H1012 | Угловой штуцер штуцер | 1 |
| 3 | T77857 | Уплотнительное кольцо | 1 |
| 4 | 38H1416 | Штуцер пробка | 1 |
| 5 | 24M7296 | Шайба | 16 |
| 6 | 19M7938 | Болт с головкой | 4 |
| 7 | 24M7241 | Шайба | 4 |
| 8 | 19M7417 | Болт с головкой | 2 |
| 9 | AT209110 | Петля | 2 |
| 10 | AT221696 | Защёлка | 1 |
| 11 | AT209228 | Дверь | 1 |
| 12 | T123183 | Прокладка | 1 |
| 13 | AT207744 | Пластина | 1 |
| 14 | 19M7402 | Болт с головкой | 2 |
| 15 | 14M7274 | Гайка | 10 |
| 16 | T171717 | Пластина | 1 |
| 17 | T175361 | Уплотнительная втулка | 1 |
| 18 | N115724 | Унион штуцер | 2 |
| 19 | T107253 | Трубка | 1 |
| 20 | T173758 | Табличка | 1 |
| 21 | R26773 | Уплотнительное кольцо | 1 |
| 22 | T170935 | Штуцер | 1 |
| 23 | 19M7488 | Болт с головкой | 2 |
| 24 | AT208336 | Гидравлический ресервоир | 1 |
| 25 | 38H1358 | Трубка гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
