Топливный линии — HITACHI DX75M-D

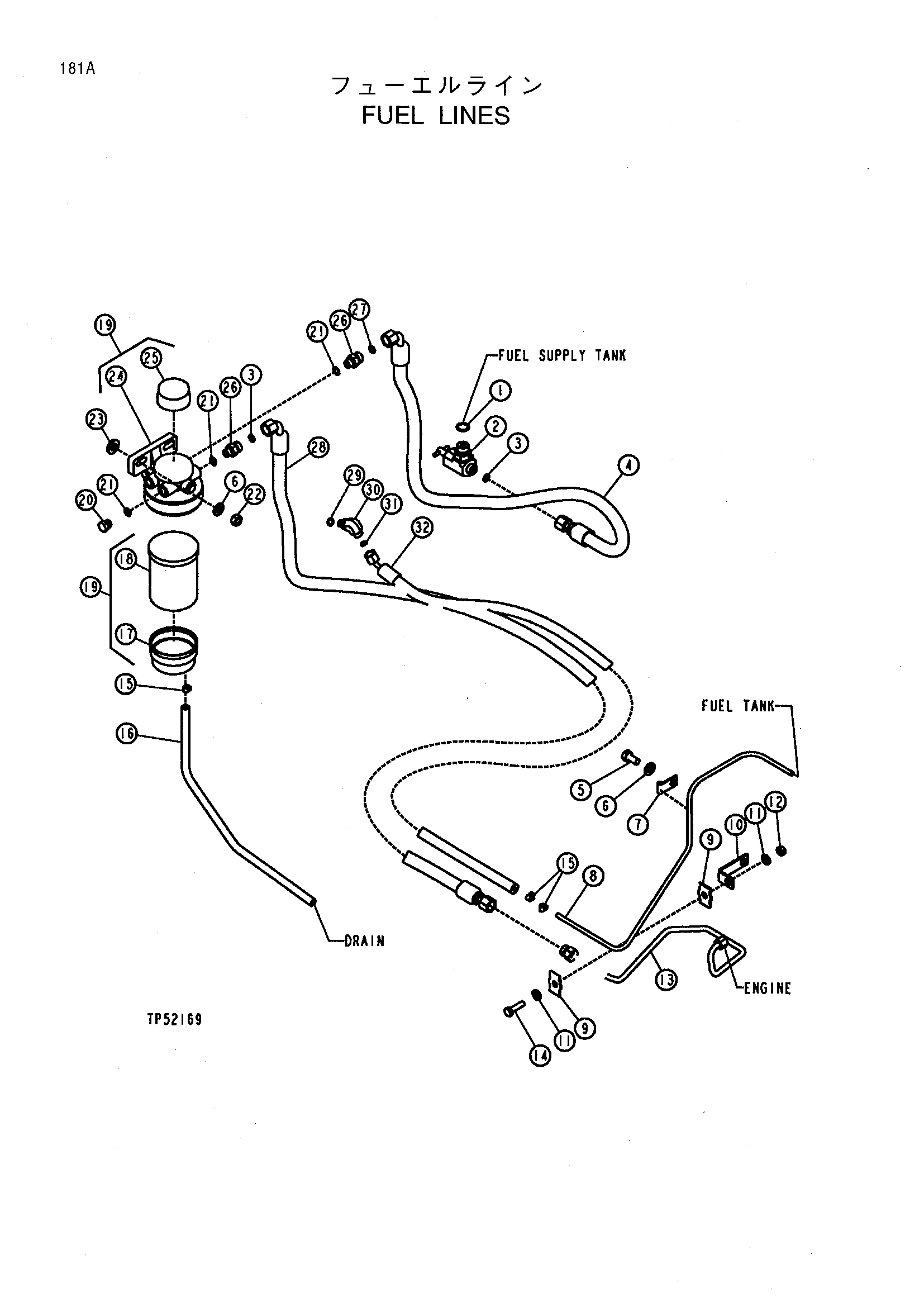

Заводская схема «Топливный линии» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R26375 | Уплотнительное кольцо | 1 |
| 2 | AM118213 | Клапан | 1 |
| 3 | T77613 | Уплотнительное кольцо | 1 |
| 4 | AT210157 | Шланг | 1 |
| 5 | 19M7938 | Болт с головкой | 1 |
| 6 | 24M7239 | Шайба | 3 |
| 7 | T29969 | Хомут | 1 |
| 8 | T175797 | Топливный линия | 1 |
| 9 | R42009 | Хомут | 2 |
| 10 | T151959 | Угол | 1 |
| 11 | 24M7238 | Шайба | 2 |
| 12 | 14M7273 | Гайка | 1 |
| 13 | AT220302 | Топливный линия | 1 |
| 14 | 19M7513 | Болт с головкой | 1 |
| 15 | AR48236 | Хомут | 3 |
| 17 | RE51650 | Седимент бовл | 1 |
| 18 | RE62424 | Топливный фильтр | 1 |
| 19 | RE63136 | Топливный фильтр | 1 |
| 20 | R27094 | Дренажный пробка | 2 |
| 21 | R26286 | Уплотнительное кольцо | 4 |
| 22 | 14M7274 | Гайка | 2 |
| 23 | 24M7240 | Шайба | 2 |
| 24 | RE60854 | Комплект | 1 |
| 25 | RE50467 | Ханд пример | 1 |
| 26 | 38H1170 | Адаптер | 2 |
| 27 | T77613 | Уплотнительное кольцо | 2 |
| 28 | AT210158 | Шланг | 1 |
| 29 | R28782 | Уплотнительное кольцо | 1 |
| 30 | 38H1003 | Угловой штуцер штуцер | 1 |
| 31 | T77814 | Уплотнительное кольцо | 1 |
| 32 | AT210156 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
