ROPS хи-интенситй лигхтс (DX75L) — HITACHI DX75M-D

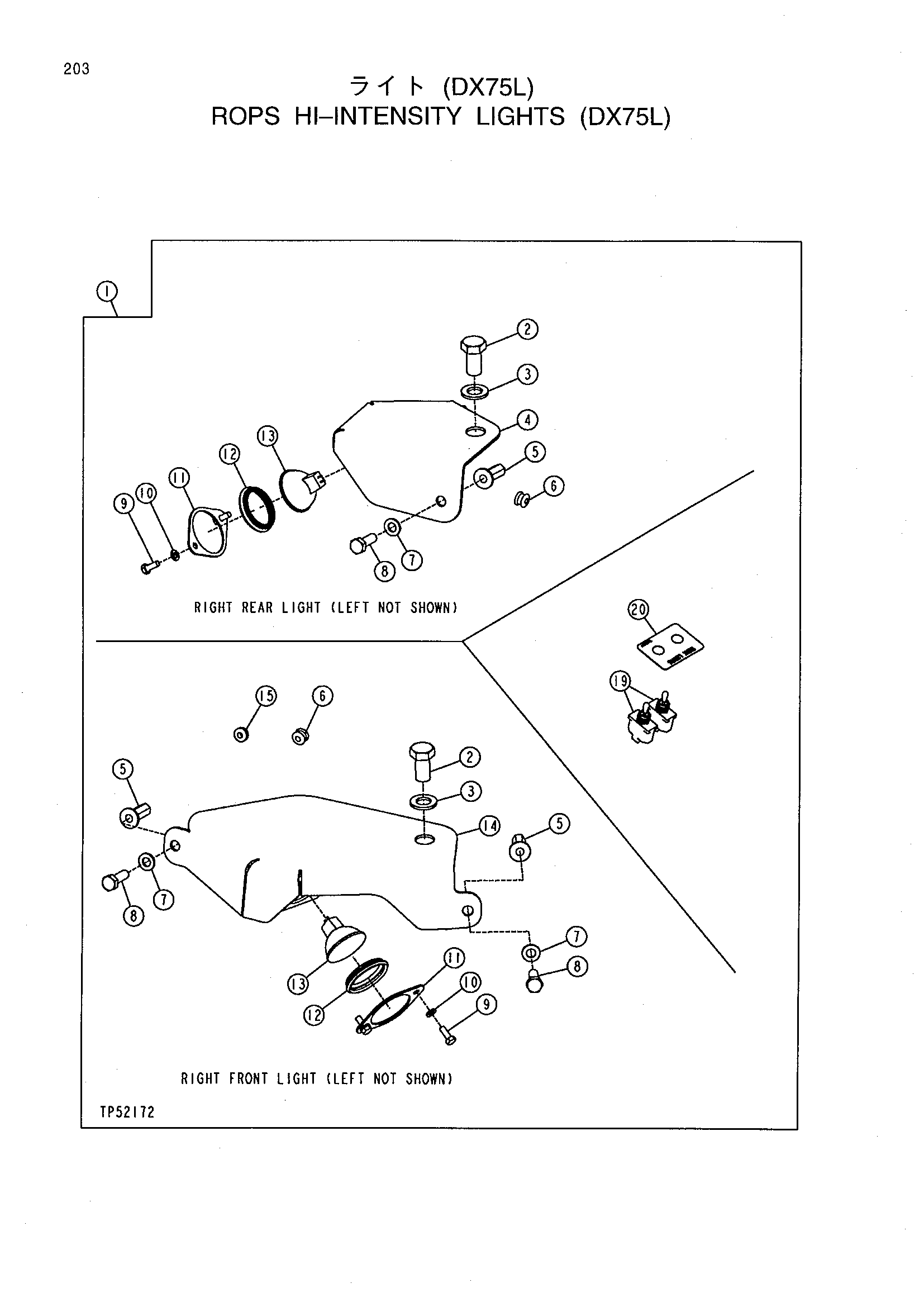

Заводская схема «ROPS хи-интенситй лигхтс (DX75L)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210720 | Комплект | 1 |
| 2 | 19M8029 | Болт с головкой | 4 |
| 3 | 24M7053 | Шайба | 4 |
| 4 | AT221371 | Корпус | 1 |
| 4 | AT221372 | Корпус | 1 |
| 5 | T148409 | Гайка | 6 |
| 6 | R27583 | Уплотнительная втулка | 4 |
| 7 | 24M7028 | Шайба | 6 |
| 8 | 19M7662 | Болт с головкой | 6 |
| 9 | 19M8425 | Болт с головкой | 8 |
| 10 | 24M7054 | Шайба | 8 |
| 11 | T175866 | Пластина | 4 |
| 12 | T177080 | Дефлектор | 4 |
| 13 | AT220508 | Лампа | 4 |
| 14 | AT219952 | Пластина | 1 |
| 14 | AT219953 | Пластина | 1 |
| 15 | H145221 | Уплотнительная втулка | 2 |
| 16 | AT221182 | Жгут проводов | 1 |
| 17 | AT221464 | Жгут проводов | 4 |
| 18 | T108357 | Киркуит гидромолот | 1 |
| 19 | AT106154 | Выключатель | 2 |
| 20 | T177264 | Табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
