Одинарный рычаг управление — HITACHI DX75M-D

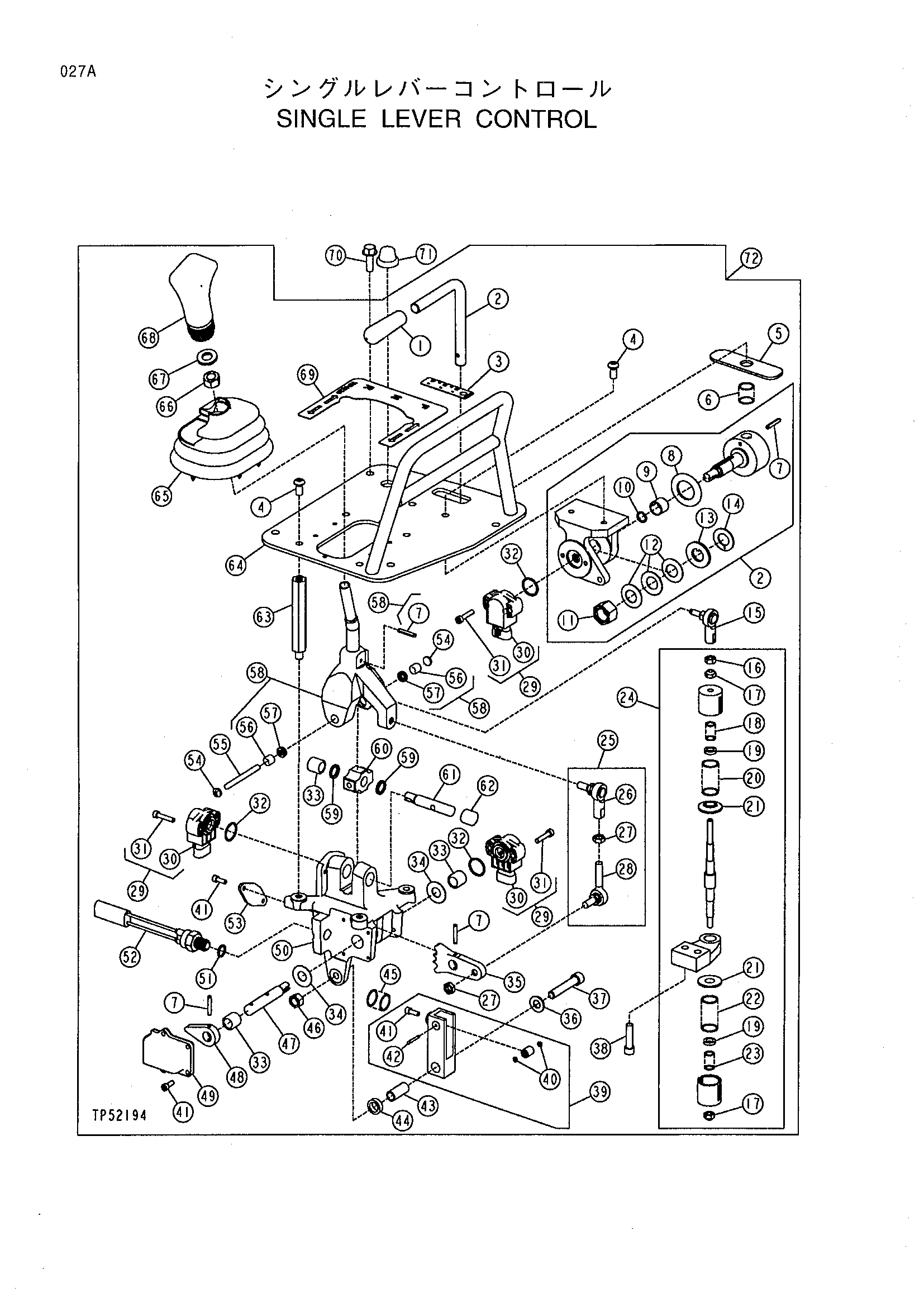

Заводская схема «Одинарный рычаг управление» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T71570	Рукоятка	1
2	AT220699	Кронштейн	1
4	T176136	Винт	6
5	T155571	Пластина	1
6	T176135	Пружина	1
7	34H266	Пружина палец	4
8	AT167780	Втулка	1
9	T128611	Подшипник	1
10	T81686	Уплотнительное кольцо	1
11	14M7328	Блокировка гайка	1
12	T128613	Шайба	3
13	T128610	Шайба	1
14	T128612	Шайба	1
15	AT169374	Шарик соединение	1
16	14H860	Гайка	1
17	T30637	Гайка	2
18	T176172	Пружина	1
19	T176169	Проставка	2
20	T176173	Пружина	1
21	T176168	Пластина	2
22	T176170	Пружина	1
23	T176171	Пружина	1
24	AT220709	Пружина	1
25	AT220706	Линкаге	1
26	AT48548	Шарик соединение	1
27	14H882	Гайка	2
28	AT46597	Шарик соединение	1
29	AT220879	Комплект	3
30	AT220879	Комплект	3
31	T176137	Винт	6
32	U15980	Уплотнительное кольцо	3
33	AT220702	Подшипник	3
34	T176149	Шайба	2
35	T176150	Пластина	1
36	T177605	Шайба	1
37	T177604	Винт	1
38	T176157	Винт	2
39	AT220708	Рычаг	1
40	T26257	Уплотнительное кольцо	2
41	T176152	Винт	7
42	R39090	Неедле каток	1
43	T177602	Проставка	1
44	T177603	Проставка	1
45	T176154	Пружина	1
46	14H1076	Гайка	1
47	T176147	Универсальный дривесхафт	1
48	T176148	Пластина	1
49	AT220707	Крышка	1
50	T176142	Корпус	1
51	R26448	Уплотнительное кольцо	1
52	AT86950	Выключатель	1
53	T176155	Пластина	1
54	T176146	Пробка	2
55	T176145	Универсальный дривесхафт	1
56	AT220711	Подшипник	2
57	AT220710	Уплотнение	2
58	AT220705	Кронштейн	1
59	AT220704	Уплотнение	2
60	T176143	Проставка	1
61	T176144	Универсальный дривесхафт	1
62	AT220703	Подшипник	1
63	T176158	Пост	4
64	AT220698	Пластина	1
65	AT220701	Защитный чехол	1
66	T176138	Гайка	1
67	24M7240	Шайба	1
68	AT172629	Рукоятка	1
70	19M7867	Винт	4
71	T55501	Колпачок	1
72	AT209492	Контроллер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
