Хйдростатик фильтр шланги — HITACHI DX75M-D

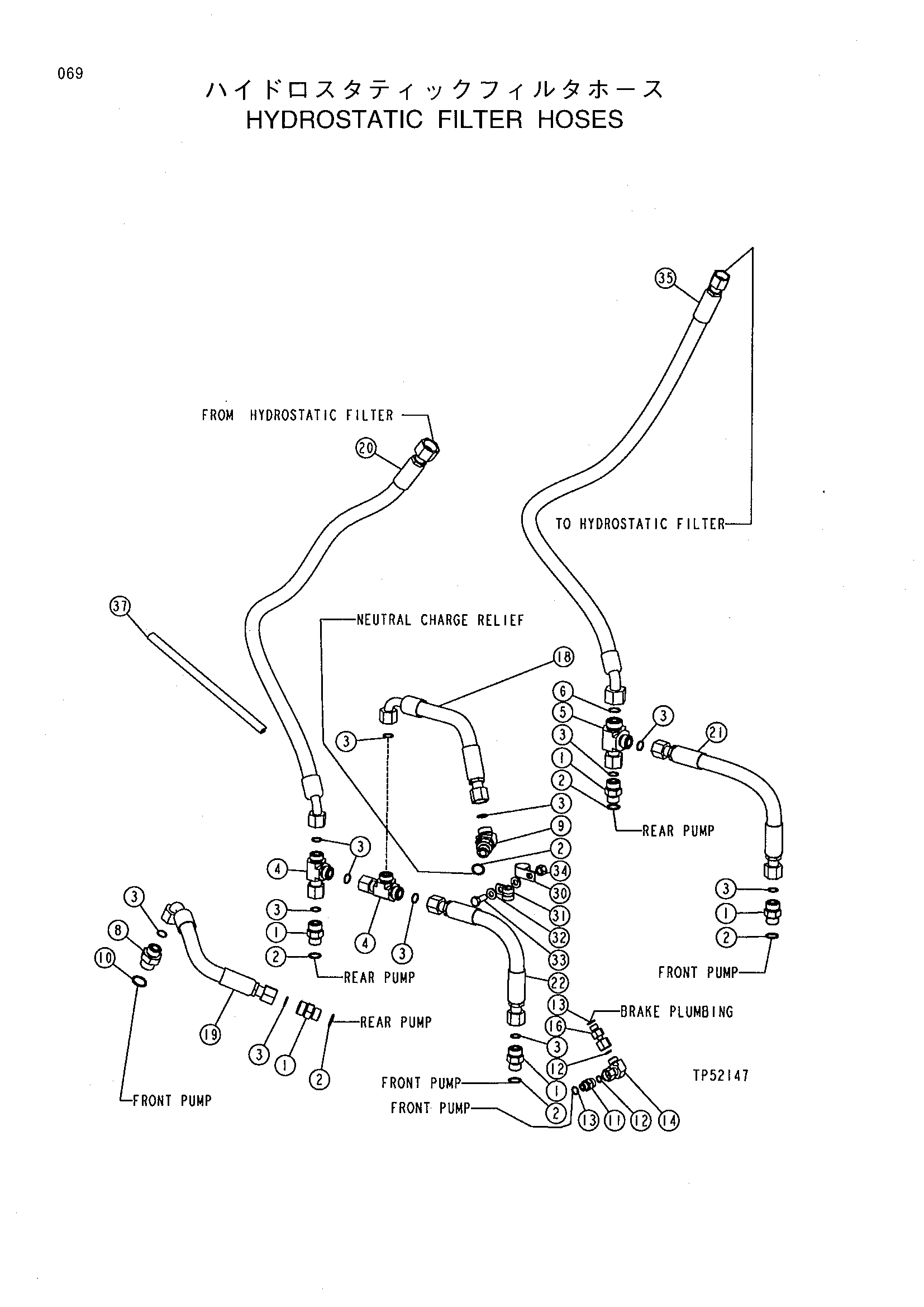

Заводская схема «Хйдростатик фильтр шланги» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 38H1162 | Адаптер | 2 |
| 2 | R26906 | Уплотнительное кольцо | 2 |
| 3 | T77932 | Уплотнительное кольцо | 6 |
| 4 | 38H1032 | TEE штуцер | 2 |
| 5 | 38H5191 | TEE штуцер | 1 |
| 6 | T77858 | Уплотнительное кольцо | 1 |
| 7 | T77932 | Уплотнительное кольцо | 1 |
| 8 | 38H1329 | Адаптер | 1 |
| 9 | 38H1047 | Угловой штуцер штуцер | 1 |
| 10 | U12547 | Уплотнительное кольцо | 1 |
| 11 | 38H1160 | Адаптер | 1 |
| 12 | T77613 | Уплотнительное кольцо | 2 |
| 13 | R26448 | Уплотнительное кольцо | 2 |
| 14 | 38H1094 | Угловой штуцер штуцер | 1 |
| 16 | 38H1067 | Адаптер | 1 |
| 18 | AT209299 | Шланг | 1 |
| 19 | AT209299 | Шланг | 1 |
| 20 | AT211168 | Шланг | 1 |
| 21 | AT207302 | Шланг | 1 |
| 22 | AT207367 | Шланг | 1 |
| 30 | T102934 | Хомут | 1 |
| 31 | T76252 | Хомут | 1 |
| 32 | 24M7239 | Шайба | 2 |
| 33 | 19M7402 | Болт с головкой | 1 |
| 34 | 14M7517 | Блокировка гайка | 1 |
| 35 | AT220764 | Шланг | 1 |
| 37 | T175273 | Виброизолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
