Хеавй дутй аккумулятор — HITACHI DX75M-D

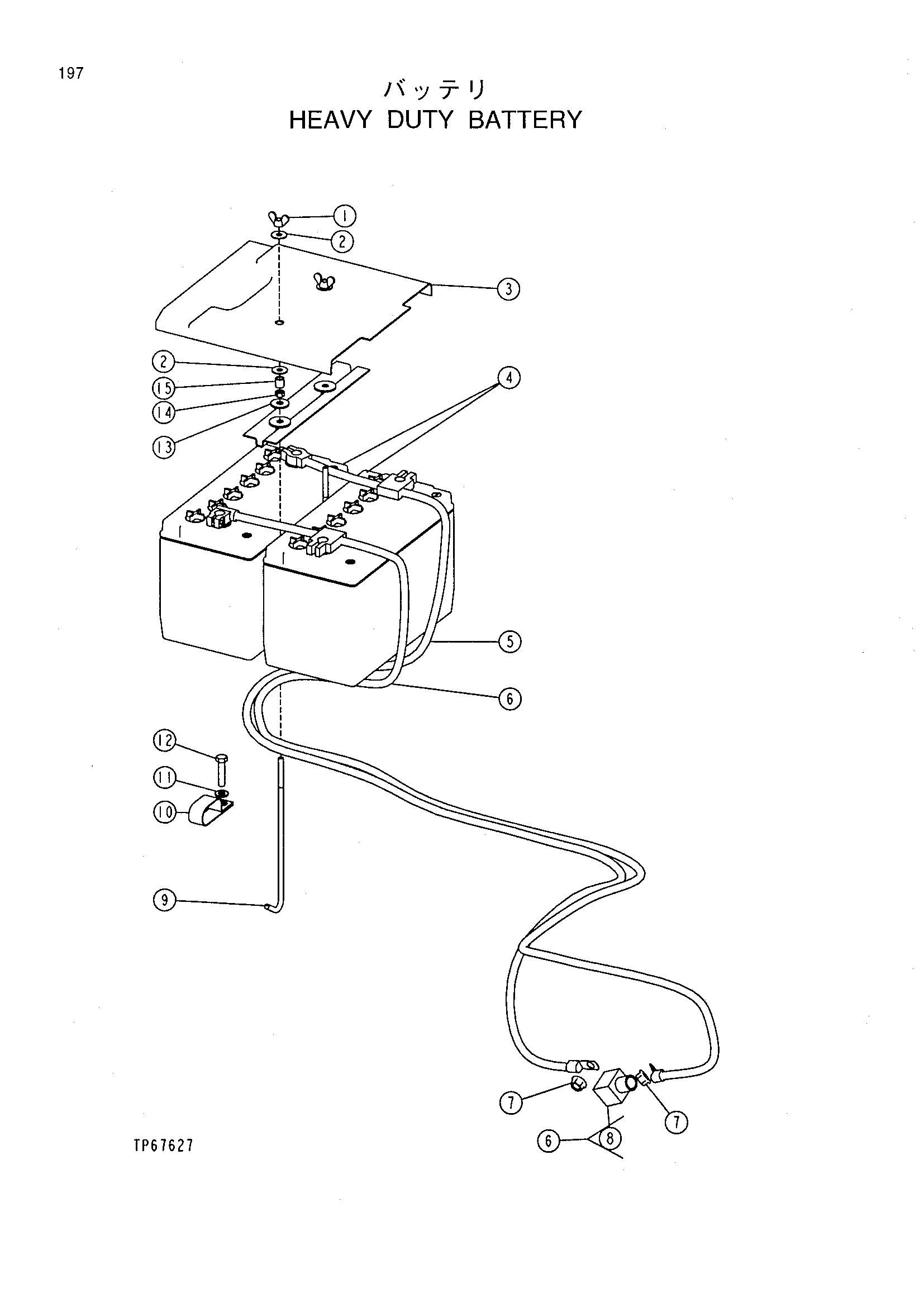

Заводская схема «Хеавй дутй аккумулятор» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7020 | Винг гайка | 2 |
| 2 | 24M7207 | Шайба | 4 |
| 3 | T173580 | Крышка | 1 |
| 4 | TY6128 | Аккумулятор | 2 |
| 4 | TY15733 | Фелт | 2 |
| 5 | AT220883 | Трос | 1 |
| 6 | AT220882 | Трос | 1 |
| 7 | 14M7299 | Фланец гайка | 2 |
| 8 | T129165 | Защитный чехол | 1 |
| 9 | T141123 | Болт | 2 |
| 10 | T149597 | Хомут | 1 |
| 11 | 24M7239 | Шайба | 1 |
| 12 | 19M7572 | Болт с головкой | 1 |
| 13 | 24M7296 | Шайба | 2 |
| 14 | 14M7273 | Гайка | 2 |
| 15 | 28H3376 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
