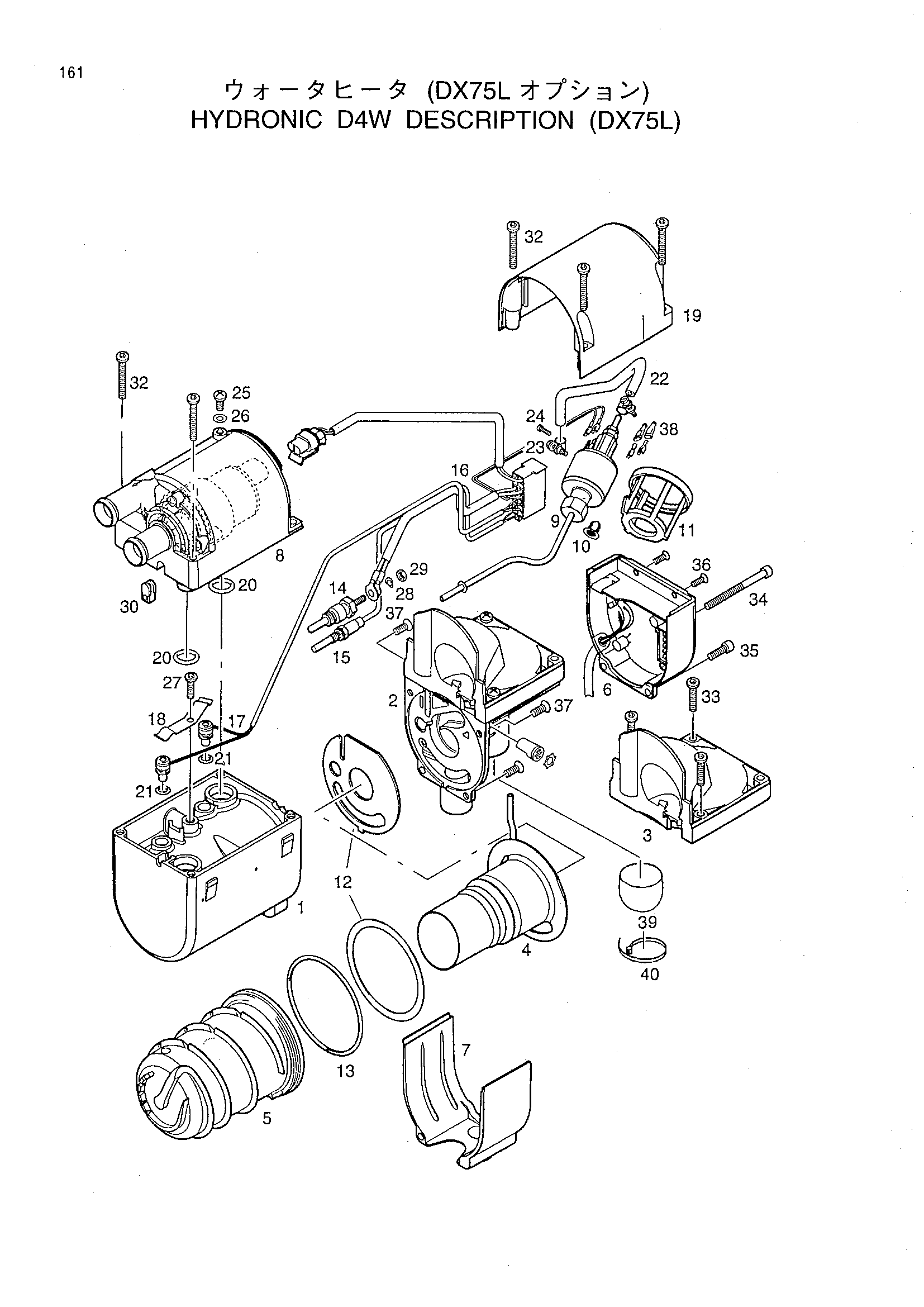

Хйдроник D4W дескриптион (DX75L) — HITACHI DX75M-D
Заводская схема «Хйдроник D4W дескриптион (DX75L)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 251917010101 | Корпус | 1 |
| 2 | 251917001500 | Крышка | 1 |
| 3 | 251917010002 | Крышка | 1 |
| 4 | 251917190000 | Бурнер | 1 |
| 5 | 251864060001 | Подогрев екскхангер | 1 |
| 6 | 251917500000 | Управление блок | 1 |
| 7 | 251864010003 | Крышка | 1 |
| 8 | 251917992500 | Насос | 1 |
| 9 | 251917450000 | Насос | 1 |
| 10 | 201312000006 | Сетчатый фильтр | 1 |
| 11 | 251917010007 | Держатель | 1 |
| 12 | 251864990021 | Уплотнение | 1 |
| 13 | 251864990023 | Уплотнительное кольцо | 1 |
| 14 | 251864011000 | Палец | 1 |
| 15 | 251864350000 | Датчик | 1 |
| 16 | 251917011200 | Трос | 1 |
| 17 | 251917011300 | Трос | 1 |
| 18 | 251864010005 | Пружина леаф | 1 |
| 19 | 251917010003 | Крышка | 1 |
| 20 | 32075105 | Уплотнительное кольцо | 2 |
| 21 | 251864990030 | Уплотнительное кольцо | 2 |
| 22 | 36075292 | Шланг | 1 |
| 23 | 102063007078 | Зажим | 1 |
| 24 | 10310087 | Зажим | 1 |
| 25 | 251017250011 | Винт | 1 |
| 27 | 251864990024 | Винт | 1 |
| 28 | 17122112 | Шайба | 1 |
| 29 | 11010024 | Гайка | 1 |
| 30 | 251917010005 | Уплотнительная втулка | 1 |
| 31 | 201673250101 | Крышка | 1 |
| 32 | 10910027 | Винт | 8 |
| 33 | 251864990028 | Винт | 4 |
| 34 | 251864990026 | Болт | 1 |
| 35 | 251864990029 | Винт | 2 |
| 36 | 251864990027 | Винт | 2 |
| 37 | 251864990025 | Винт | 4 |
| 38 | 32031120 | Защитный чехол | 1 |
| 39 | CA000073 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
