Гидравлический органы управления — HITACHI DX75M-D

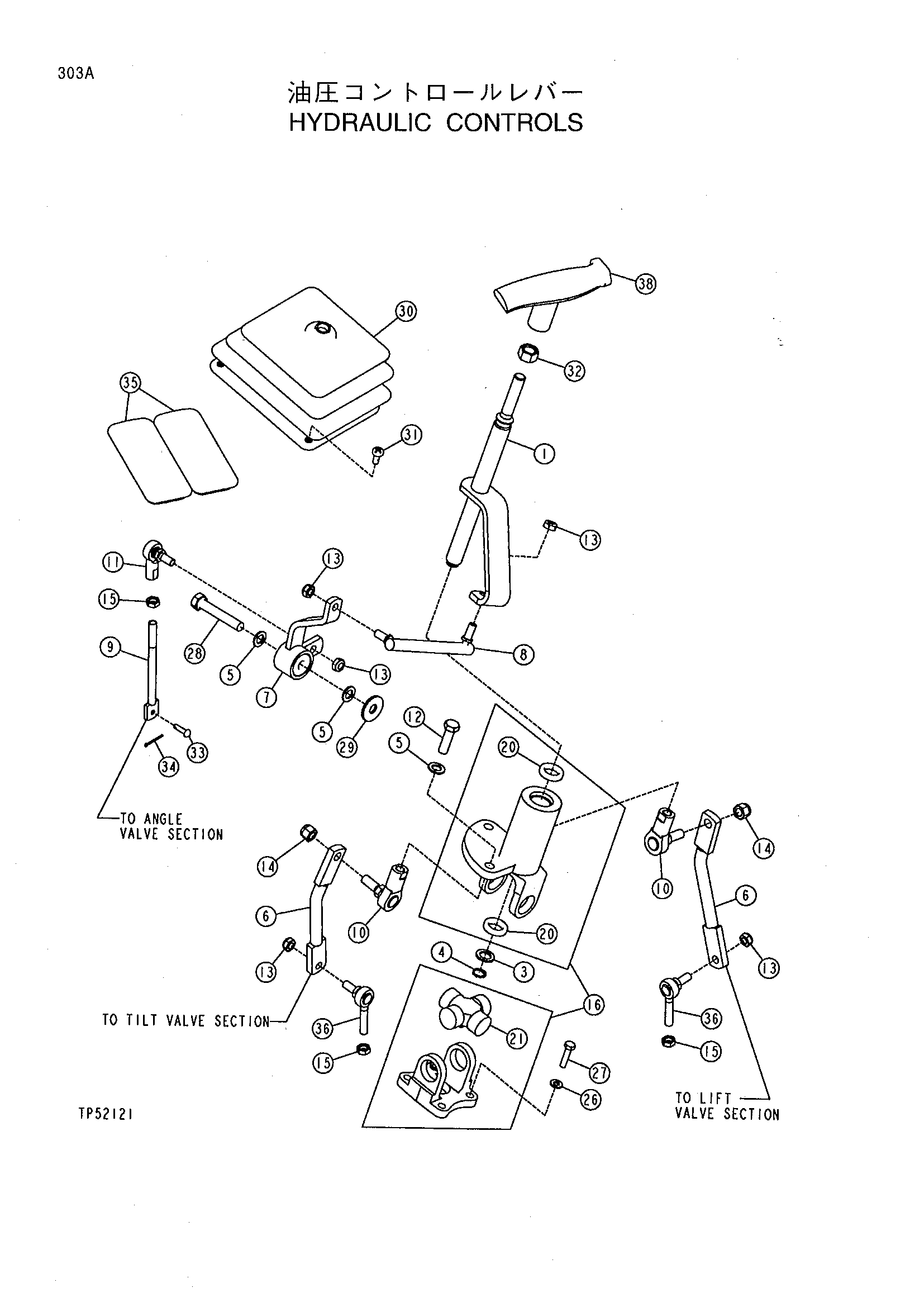

Заводская схема «Гидравлический органы управления» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210465 | Вал | 1 |
| 3 | 24M7044 | Шайба | 1 |
| 4 | T161598 | Стопорное кольцо | 1 |
| 5 | 24M7096 | Шайба | 4 |
| 6 | T172829 | Тяга | 2 |
| 7 | AT210430 | Беллкранк | 1 |
| 8 | AT210087 | Шарик соединение | 1 |
| 9 | T172935 | Шток | 1 |
| 10 | AT112928 | Шарик соединение | 2 |
| 11 | AT48548 | Шарик соединение | 1 |
| 12 | 19H3239 | Болт с головкой | 2 |
| 13 | R11151 | Блокировка гайка | 5 |
| 14 | M68954 | Блокировка гайка | 2 |
| 15 | 14H882 | Гайка | 3 |
| 16 | AT220322 | Управление | 1 |
| 20 | AT210265 | Шарик подшипник | 2 |
| 21 | AT211316 | Управление | 1 |
| 26 | 24M7293 | Шайба | 4 |
| 27 | 19M7933 | Болт с головкой | 4 |
| 28 | 19M8499 | Болт с головкой | 1 |
| 29 | 24M7296 | Шайба | 1 |
| 30 | AT210448 | Защитный чехол | 1 |
| 31 | T133674 | Селф-локкинг винт | 4 |
| 32 | 14M7275 | Гайка | 1 |
| 33 | T174528 | Палец | 1 |
| 34 | 11M7078 | Коттер палец | 1 |
| 35 | T174099 | Уплотнительная втулка | 2 |
| 36 | AT46597 | Шарик соединение | 2 |
| 38 | AT209738 | Штанга рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
