Крепление кронштейн (модел 4000S) — HITACHI DX75M-D

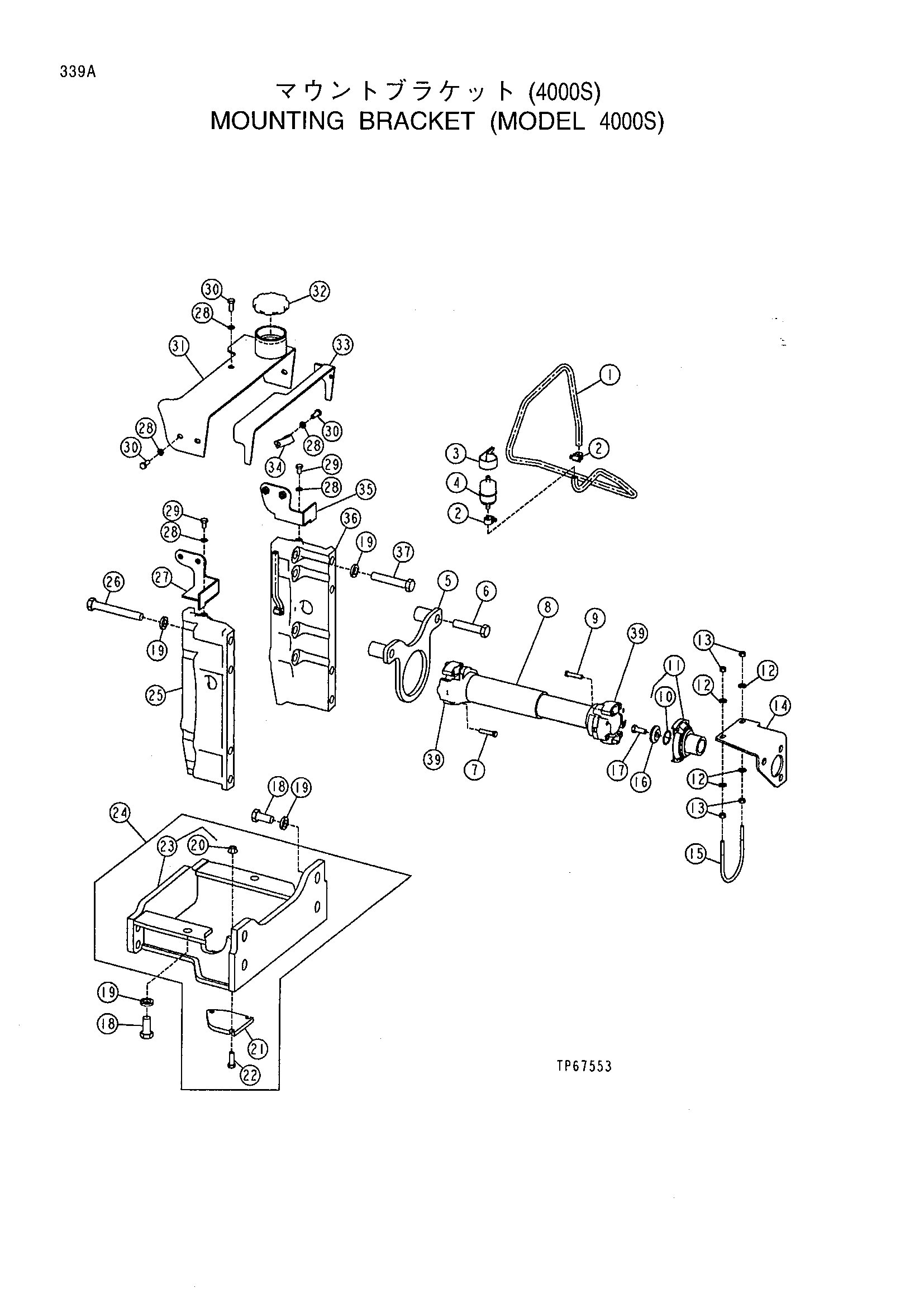

Заводская схема «Крепление кронштейн (модел 4000S)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | AR21836 | Хомут | 2 |
| 3 | E69975 | Хомут | 1 |
| 4 | AT101565 | Воздушный фильтр | 1 |
| 5 | AT183546 | Щиток | 1 |
| 6 | 19M8147 | Болт с головкой | 2 |
| 7 | 19M2960 | Болт с головкой | 4 |
| 8 | AT207530 | Привод вал | 1 |
| 9 | 19H2960 | Болт с головкой | 4 |
| 10 | M41029 | Стопорное кольцо | 1 |
| 11 | AT186214 | Универсальный соединение | 1 |
| 12 | 24H1305 | Шайба | 4 |
| 13 | 14H1076 | Гайка | 4 |
| 14 | T164218 | Кронштейн | 1 |
| 15 | T36393 | У-болт | 1 |
| 16 | T163182 | Шайба | 1 |
| 17 | 19M8011 | Болт с головкой | 1 |
| 18 | 19M7950 | Болт с головкой | 6 |
| 19 | T83426 | Шайба | 22 |
| 20 | 14M7302 | Велд гайка | 3 |
| 21 | T165242 | Защитный кожух | 1 |
| 22 | 19M7403 | Болт с головкой | 3 |
| 23 | T185431 | Защитный кожух | 1 |
| 24 | T185430 | Защитный кожух | 1 |
| 25 | T163667 | Кронштейн | 1 |
| 26 | 19M7921 | Болт с головкой | 8 |
| 27 | AT184151 | Кронштейн | 1 |
| 28 | 24M7096 | Шайба | 7 |
| 29 | 19M8324 | Болт с головкой | 2 |
| 30 | 19M7402 | Болт с головкой | 6 |
| 31 | AT184773 | Крышка | 1 |
| 32 | T50842 | Заливная горловина колпачок | 1 |
| 33 | T165407 | Защитный кожух | 1 |
| 34 | T102934 | Хомут | 1 |
| 35 | AT184152 | Кронштейн | 1 |
| 36 | T163666 | Кронштейн | 1 |
| 37 | 19M7969 | Болт с головкой | 8 |
| 38 | 14H1039 | Гайка | 4 |
| 39 | RE52347 | Универсальный соединение крестовина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
