Хйдростатик насос лимитатион управление, привод вал и — HITACHI DX75M-D

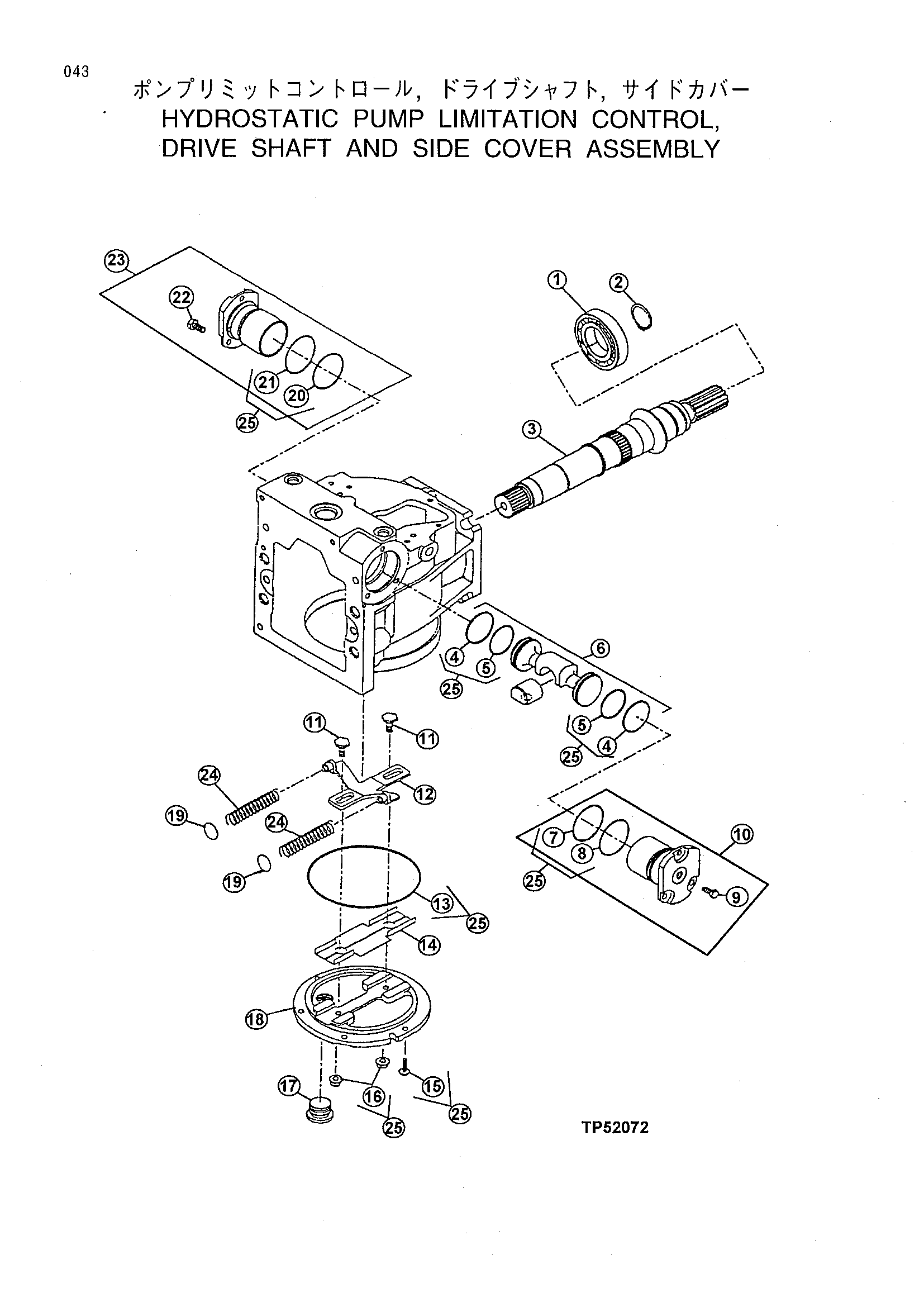

Заводская схема «Хйдростатик насос лимитатион управление, привод вал и» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T177597 | Подшипник | 1 |
| 2 | T15509 | Стопорное кольцо | 1 |
| 3 | T173133 | Вал | 1 |
| 3 | T175318 | Вал | 1 |
| 4 | R151103 | Поршень кольцо | 2 |
| 5 | T176262 | Уплотнительное кольцо | 2 |
| 6 | RE151101 | Поршень реплакемент комплект | 1 |
| 7 | R151097 | Уплотнительное кольцо | 1 |
| 8 | T35580 | Уплотнительное кольцо | 1 |
| 9 | 19M7932 | Болт с головкой | 3 |
| 10 | RE151096 | Гидроцилиндр | 1 |
| 11 | T177595 | Пост | 2 |
| 12 | AT220771 | Кронштейн | 1 |
| 13 | E80224 | Уплотнительное кольцо | 1 |
| 14 | RE151074 | Вставка | 1 |
| 15 | T155641 | Винт | 6 |
| 16 | T155640 | Гайка | 2 |
| 17 | T64769 | Дренажный пробка | 1 |
| 18 | R151067 | Крышка | 1 |
| 19 | R151069 | Регулировочная шайба | 2 |
| 20 | R151097 | Уплотнительное кольцо | 1 |
| 21 | T35580 | Уплотнительное кольцо | 1 |
| 22 | 19M7932 | Болт с головкой | 3 |
| 23 | RE151096 | Гидроцилиндр | 1 |
| 24 | R151072 | Пружина | 2 |
| 25 | AN220311 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
