Ауксилиарй клапан — HITACHI DX75M-D

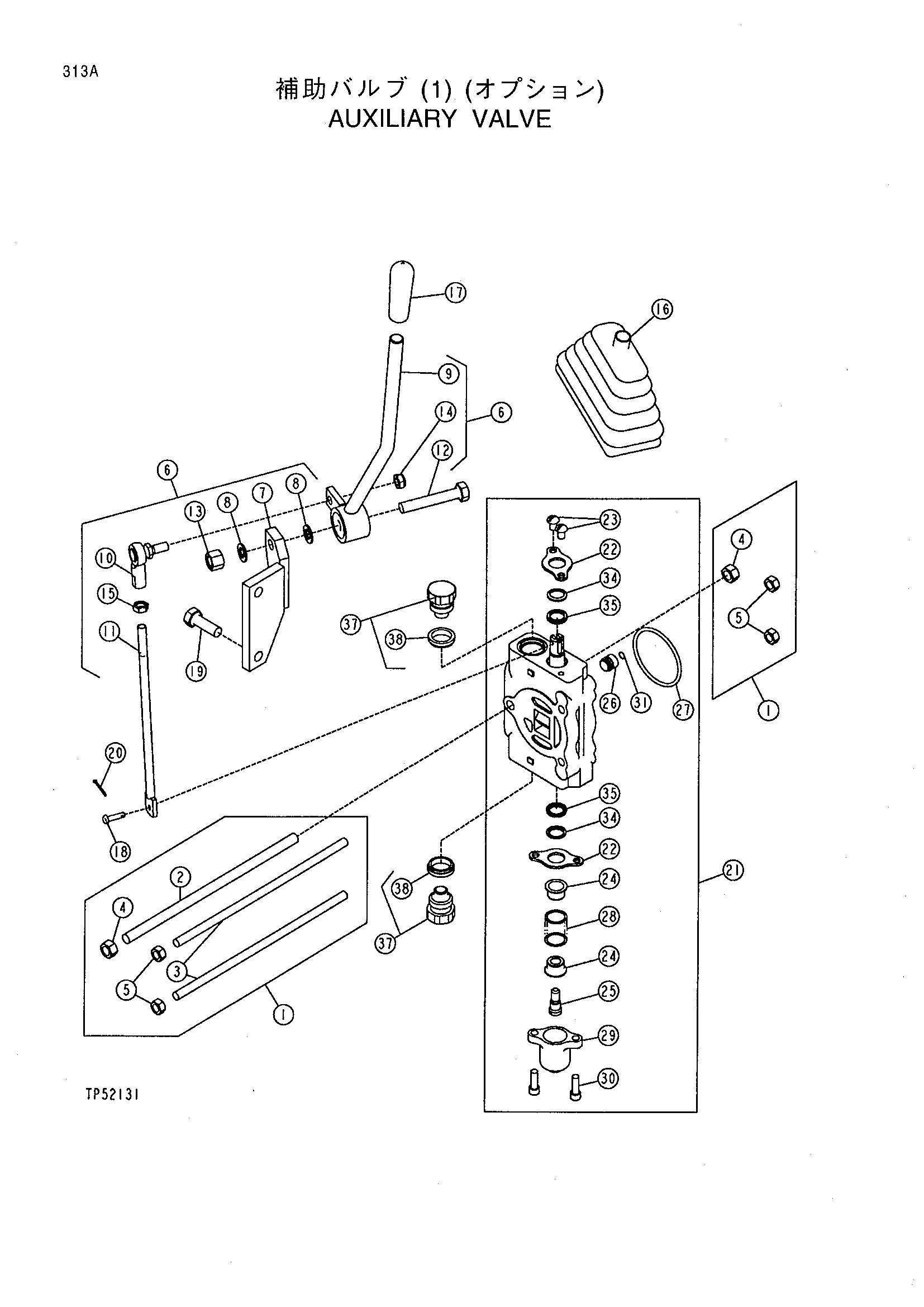

Заводская схема «Ауксилиарй клапан» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT211314 | Шток TIE | 1 |
| 4 | L111424 | Гайка | 2 |
| 5 | L111423 | Гайка | 4 |
| 6 | AT211021 | Управление | 1 |
| 8 | 24M7096 | Шайба | 2 |
| 10 | AT48548 | Шарик соединение | 1 |
| 12 | 19M8499 | Болт с головкой | 1 |
| 13 | 14M7517 | Блокировка гайка | 1 |
| 14 | R11151 | Блокировка гайка | 1 |
| 15 | 14H882 | Гайка | 1 |
| 16 | AT140287 | Защитный чехол | 1 |
| 17 | T71570 | Рукоятка | 1 |
| 18 | T174528 | Палец | 1 |
| 19 | 19M7662 | Болт с головкой | 2 |
| 20 | 11M7078 | Коттер палец | 1 |
| 21 | AT221402 | Клапан стакк | 1 |
| 22 | T76504 | Пластина | 2 |
| 23 | 21H1352 | Винт | 2 |
| 24 | T76505 | Пробка | 2 |
| 25 | T76507 | Болт с головкой | 1 |
| 26 | T76503 | Тарельчатый клапан | 1 |
| 27 | L111836 | Уплотнительное кольцо | 1 |
| 28 | T175732 | Пружина | 1 |
| 29 | T76508 | Колпачок | 1 |
| 30 | 19H2924 | Винт | 2 |
| 31 | T76509 | Пружина | 1 |
| 32 | AT220400 | Уплотнение комплект | 1 |
| 37 | AT78527 | Пробка | 2 |
| 38 | T126301 | Уплотнение | 1 |
| 39 | AT207568 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
