Подъём шланги — HITACHI DX75M-D

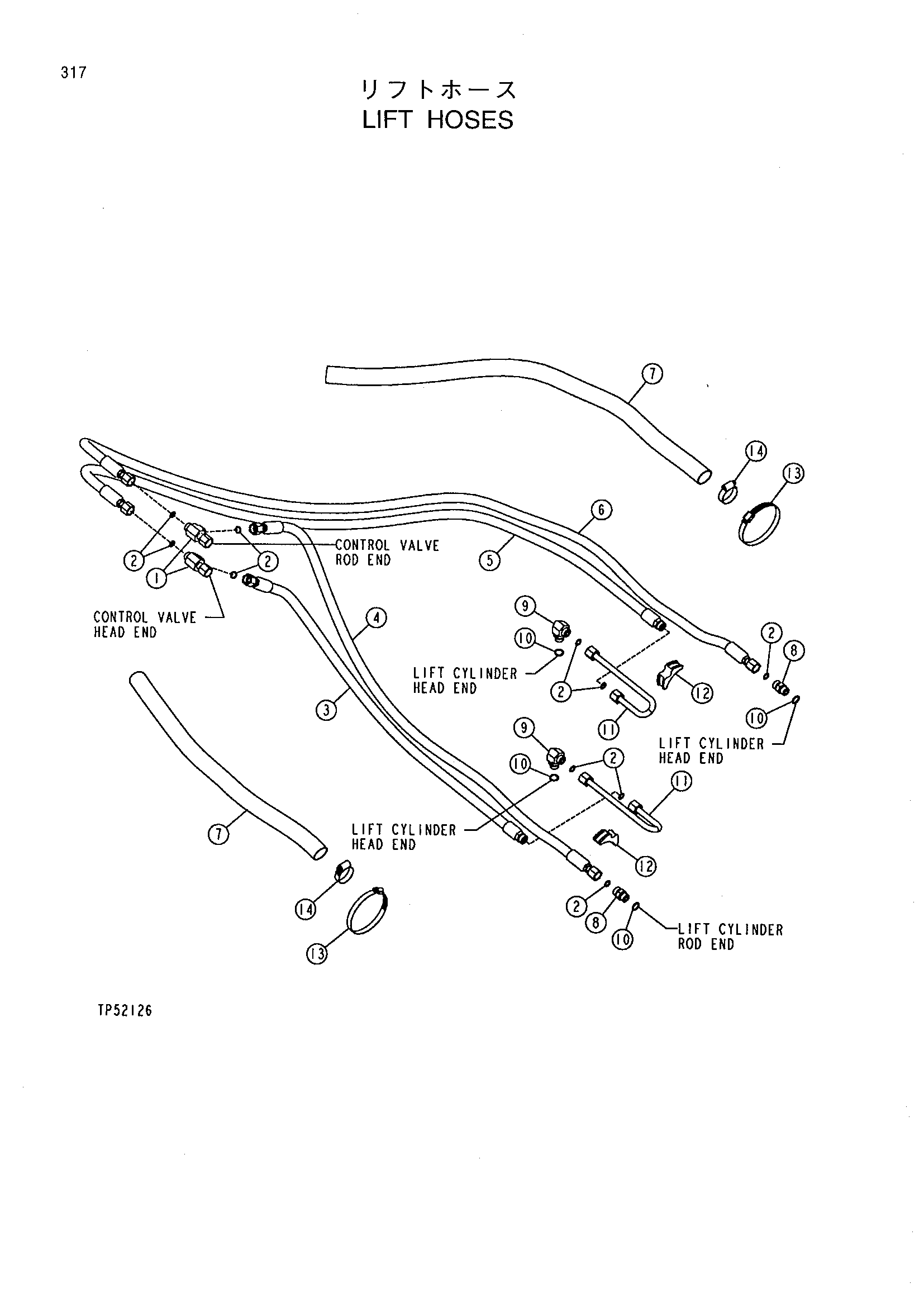

Заводская схема «Подъём шланги» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 38H1031 | TEE штуцер | 2 |
| 2 | T77857 | Уплотнительное кольцо | 4 |
| 3 | AT208509 | Шланг | 1 |
| 4 | AT208510 | Шланг | 1 |
| 5 | AT211237 | Шланг | 1 |
| 6 | AT211238 | Шланг | 1 |
| 7 | T162521 | Втулка | 2 |
| 8 | 38H1161 | Адаптер | 2 |
| 9 | 38H1005 | Угловой штуцер штуцер | 2 |
| 10 | R26375 | Уплотнительное кольцо | 4 |
| 11 | AT208515 | Гидравлический линия | 2 |
| 12 | T101624 | Опора | 2 |
| 13 | AR21842 | Хомут | 2 |
| 14 | AR44217 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
