Двигатель скорость органы управления — HITACHI DX75M-D

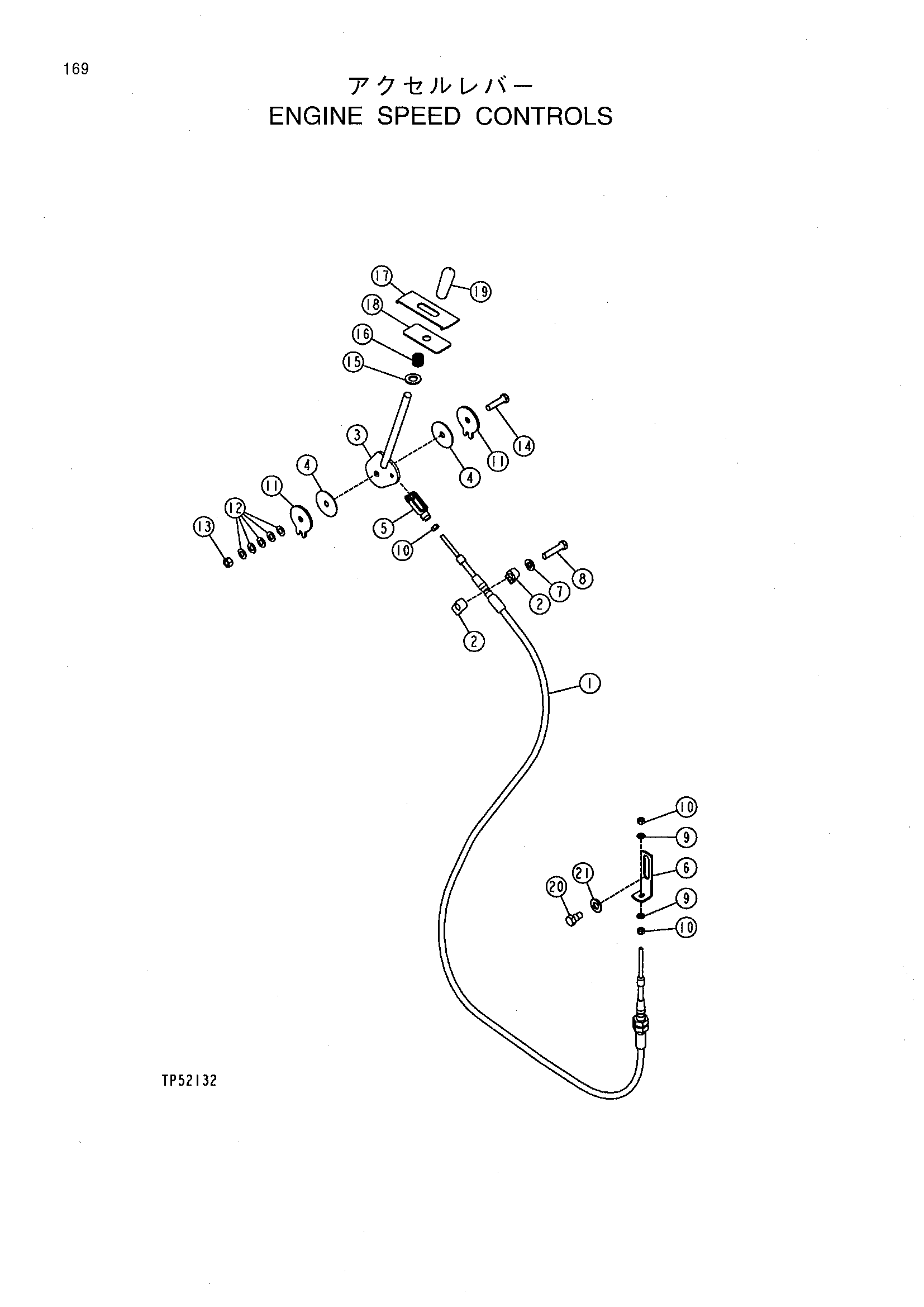

Заводская схема «Двигатель скорость органы управления» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209105 | Трос | 1 |
| 2 | T105253 | Хомут | 2 |
| 3 | AT222941 | Рычаг | 1 |
| 4 | R105812 | Шайба | 2 |
| 5 | AT221264 | Вилка W/локкинг колла | 1 |
| 6 | T171846 | Угол | 1 |
| 7 | 24M7239 | Шайба | 1 |
| 8 | 19H3217 | Болт с головкой | 1 |
| 9 | 24M7293 | Шайба | 2 |
| 10 | 14H860 | Гайка | 3 |
| 11 | T153420 | Пластина | 2 |
| 12 | M48238 | Пружинная шайба | 5 |
| 13 | U13184 | Блокировка гайка | 1 |
| 14 | 19H2633 | Болт с головкой | 1 |
| 15 | 24M7085 | Шайба | 1 |
| 16 | T174881 | Компрессион пружина | 1 |
| 17 | T173374 | Пластина | 1 |
| 18 | T173375 | Пластина | 1 |
| 19 | T71570 | Рукоятка | 1 |
| 20 | R108180 | Болт | 1 |
| 21 | 24M7240 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
