Хйдростатик насос корпус, свасхплате, поршень и гидроцилиндр — HITACHI DX75M-D

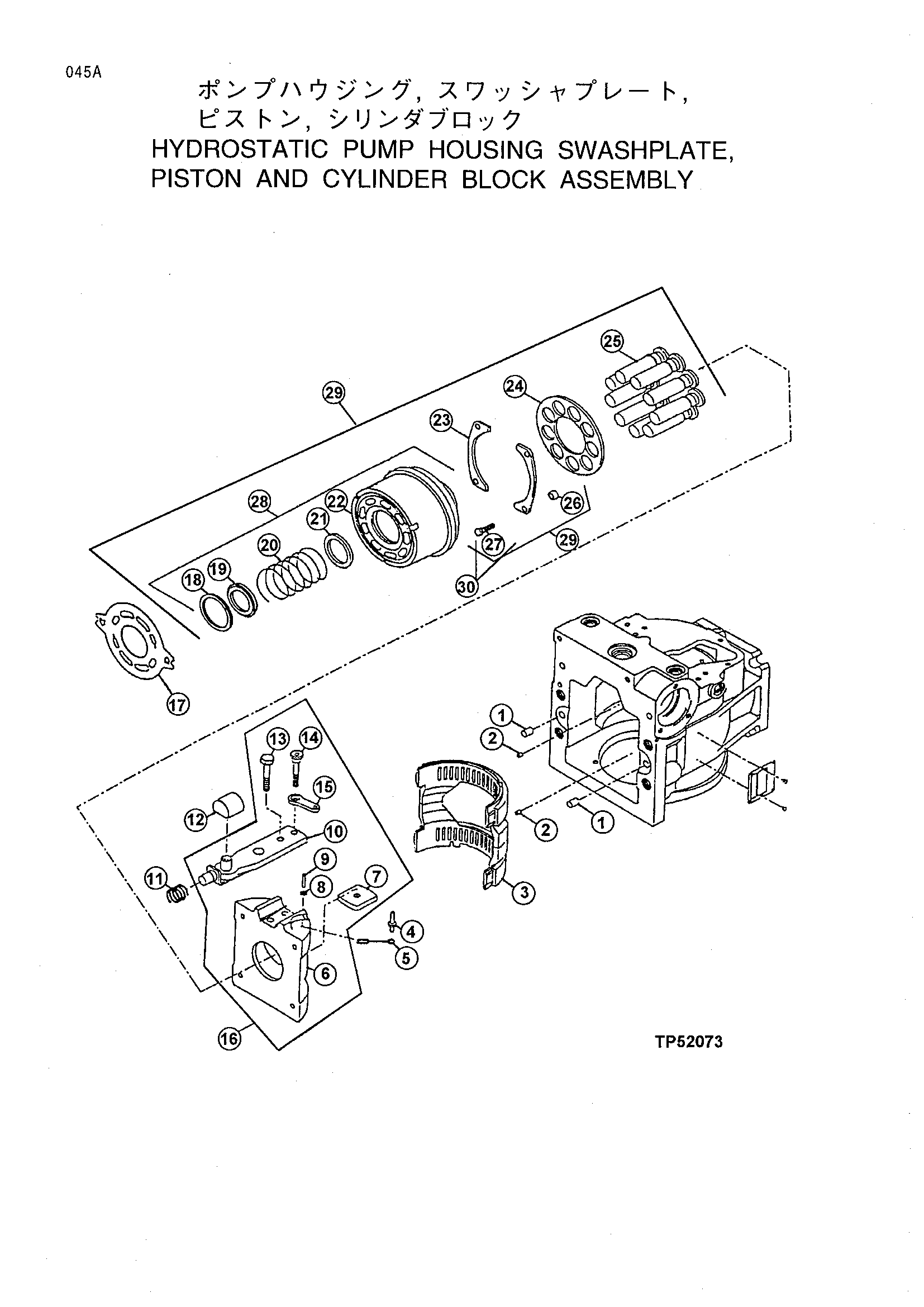

Заводская схема «Хйдростатик насос корпус, свасхплате, поршень и гидроцилиндр» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R726R | Довел палец | 2 |
| 2 | T155936 | Палец | 2 |
| 3 | R151062 | Подшипник | 1 |
| 4 | RE159656 | Палец | 1 |
| 5 | R151065 | Тяга | 1 |
| 6 | T176242 | Свасх пластина | 1 |
| 7 | AT214873 | Направляющая | 1 |
| 8 | T24199 | Шайба | 1 |
| 9 | AT214874 | Палец | 1 |
| 10 | AT220770 | Актуатор | 1 |
| 11 | R151066 | Пружина | 1 |
| 12 | R151075 | Хомут | 1 |
| 13 | T176243 | Винт | 1 |
| 14 | T176244 | Винт | 1 |
| 15 | T176245 | Тяга | 1 |
| 16 | RE151064 | Вилка | 1 |
| 17 | R151063 | Пластина | 1 |
| 18 | T176259 | Кольцо | 1 |
| 19 | T176258 | Пластина | 1 |
| 20 | T176256 | Пружина | 1 |
| 21 | T176257 | Пружинная шайба | 1 |
| 22 | T176260 | Кольцо | 1 |
| 23 | R151099 | Подшипник | 2 |
| 24 | N220940 | Направляющая | 1 |
| 25 | AN220419 | Поршень | 9 |
| 26 | T177594 | Проставка | 4 |
| 27 | T176261 | Винт | 4 |
| 28 | AT221619 | Гидроцилиндр | 1 |
| 29 | AT221620 | Блок цилиндров | 1 |
| 30 | AN220311 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
