Наклон плумбинг — HITACHI DX75M-D

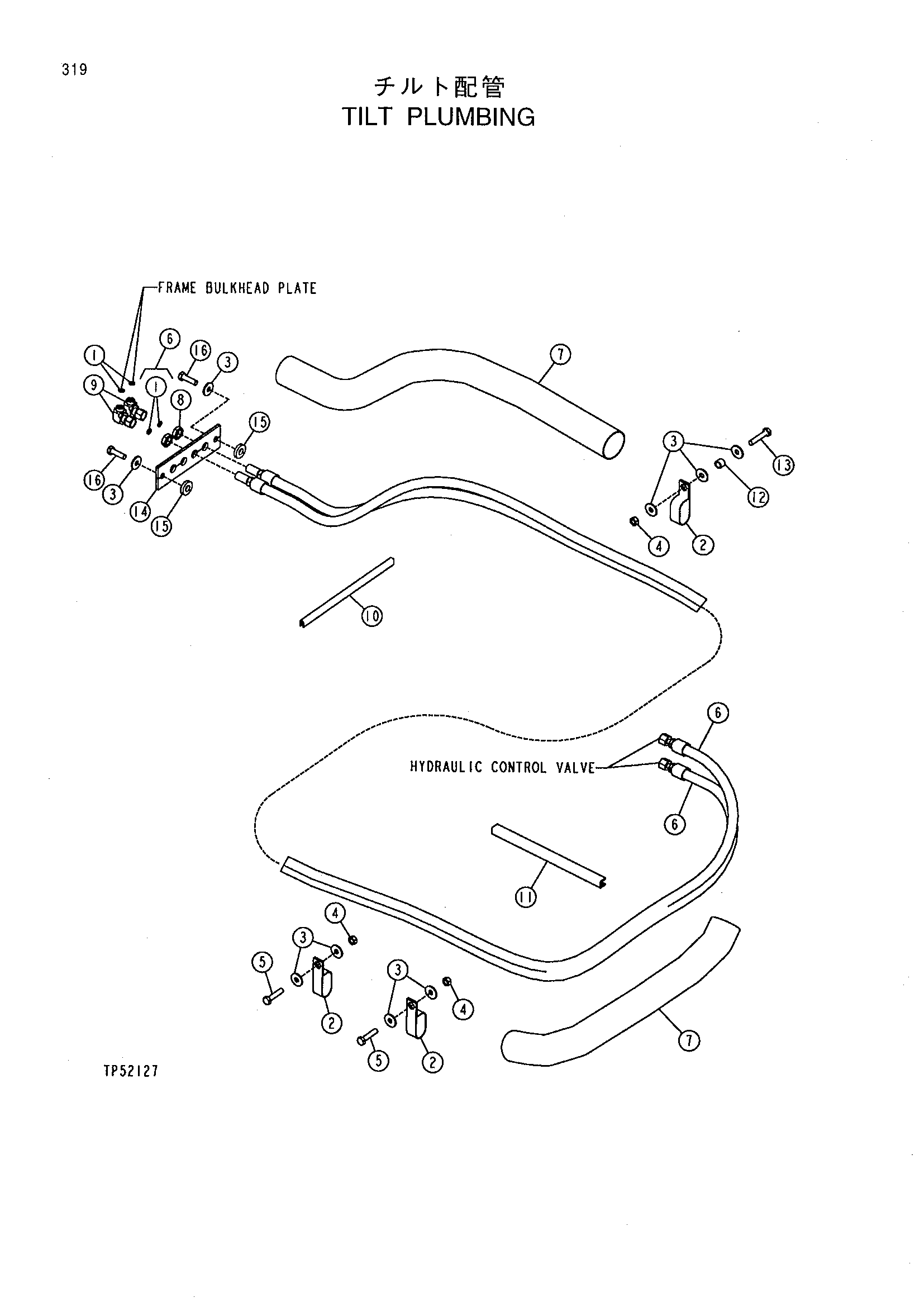

Заводская схема «Наклон плумбинг» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T77613 | Уплотнительное кольцо | 4 |
| 2 | T149597 | Хомут | 3 |
| 3 | 24M7296 | Шайба | 9 |
| 4 | 14M7274 | Гайка | 3 |
| 5 | 19M7572 | Болт с головкой | 2 |
| 6 | AT211564 | Шланг | 2 |
| 7 | T174487 | Втулка | 2 |
| 8 | T81029 | Гайка | 2 |
| 9 | 38H1094 | Угловой штуцер штуцер | 2 |
| 12 | 28H3394 | Втулка | 1 |
| 13 | 19M7658 | Болт с головкой | 1 |
| 14 | T174980 | Пластина | 1 |
| 15 | 24H1272 | Шайба | 2 |
| 16 | 19M7550 | Болт с головкой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
