Лебёдка корпус, барабан и крышка — HITACHI DX75M-D

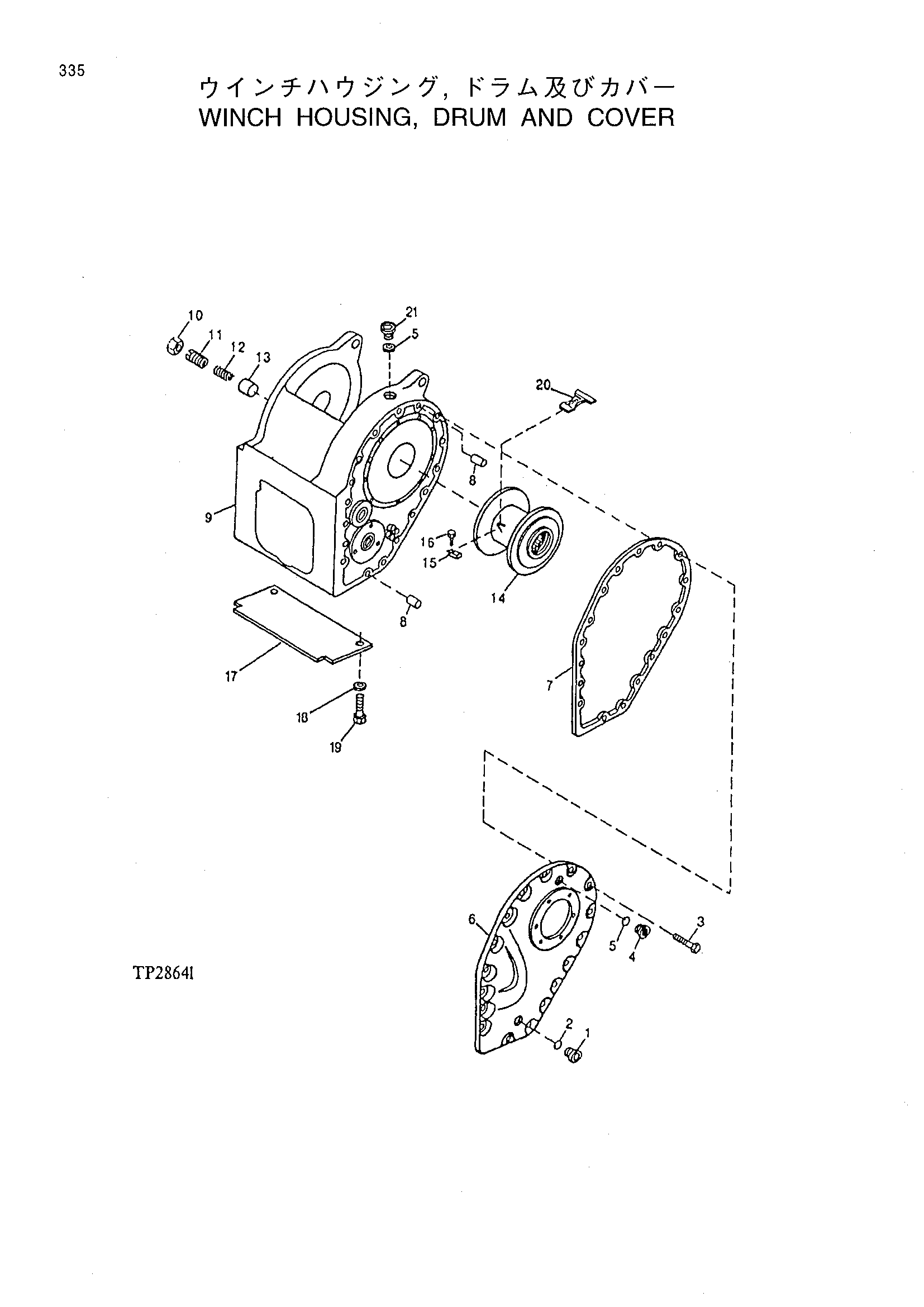

Заводская схема «Лебёдка корпус, барабан и крышка» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T64769 | Дренажный пробка | 1 |
| 2 | U12547 | Уплотнительное кольцо | 1 |
| 3 | 19M7662 | Винт | 19 |
| 4 | T64769 | Дренажный пробка | 1 |
| 5 | R26375 | Уплотнительное кольцо | 2 |
| 6 | T84700 | Крышка | 1 |
| 7 | T84701 | Прокладка | 1 |
| 8 | T26565 | Довел палец | 2 |
| 9 | T84710 | Корпус | 1 |
| 10 | 14M7278 | Гайка | 1 |
| 11 | T132914 | Комплект винт | 1 |
| 12 | T132915 | COM. пружина | 1 |
| 13 | T132916 | Аррестор | 1 |
| 14 | AT151125 | Барабан | 1 |
| 14 | AT151025 | Барабан | 1 |
| 15 | T52368 | Страп | 1 |
| 16 | 19M7662 | Болт с головкой | 1 |
| 17 | T133048 | Пластина | 1 |
| 18 | T83426 | Шайба | 2 |
| 19 | 19M7597 | Болт с головкой | 2 |
| 20 | T133170 | Ведге | 1 |
| 20 | T84818 | Ведге | 1 |
| 21 | R33138 | Штуцер | 1 |
| 22 | AT181675 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
