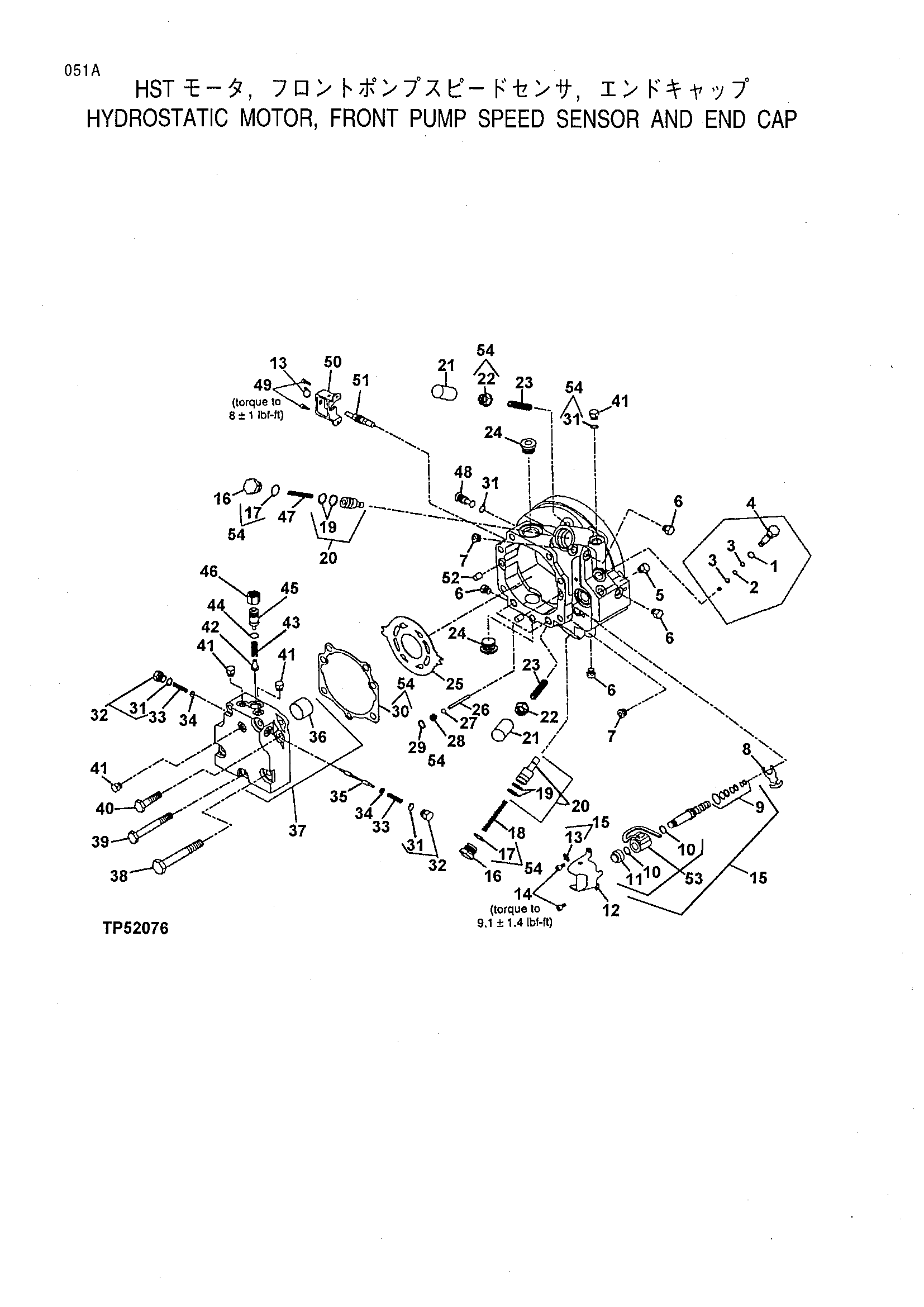

Хйдростатик гидромотор, передний насос скорость датчик и концевой C — HITACHI DX75M-D

Заводская схема «Хйдростатик гидромотор, передний насос скорость датчик и концевой C» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
4	AT220843	Пробка	1
5	T176383	Пробка	1
6	T176383	Пробка	4
7	T176425	Пробка	2
8	T177599	Блокировка пластина	1
9	AT220841	Уплотнительное кольцо комплект	1
10	T176380	Уплотнительное кольцо	2
11	T176378	Гайка	1
12	T176415	Кронштейн	1
13	R44302	TIE лента	1
14	T176416	Винт	2
15	AT220840	Электромагнитный клапан	1
16	T176394	Гайка	2
17	T176395	Уплотнительное кольцо	2
18	T176397	Пружина	1
19	T176376	Уплотнение	4
20	AT220837	Поршень	2
21	T176390	Колпачок	2
22	T176393	Гайка	2
23	T176391	Винт	2
24	T64769	Дренажный пробка	2
25	T176385	Пластина	1
26	T176399	Палец	2
27	T176400	Шарик	2
28	T176402	Пробка	2
29	T176401	Кольцо	2
30	T176398	Прокладка	1
31	T158240	Уплотнительное кольцо	4
32	AT220839	Пробка	2
33	T162071	Пружина	2
34	T155740	Направляющая	2
35	T176405	Золотник клапан	1
36	R150986	Подшипник	1
37	AT220838	Колпачок	1
38	T176403	Винт	4
39	R150987	Болт с головкой	1
40	T176404	Винт	2
41	R27218	Штуцер пробка	4
42	T155743	Тарельчатый клапан	1
43	T176410	Пружина	1
44	T176409	Уплотнительное кольцо	1
45	T158242	Предохранительный клапан	1
46	T176412	Гайка	1
47	T176396	Пружина	1
48	T176386	Палец	1
49	T176422	Винт	2
50	T177095	Кронштейн	1
51	AT220042	Датчик	1
52	R726R	Довел палец	2
53	AT220842	Комплект	1
54	AT220845	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
