Гидравлический гидрораспределитель — HITACHI DX75M-D

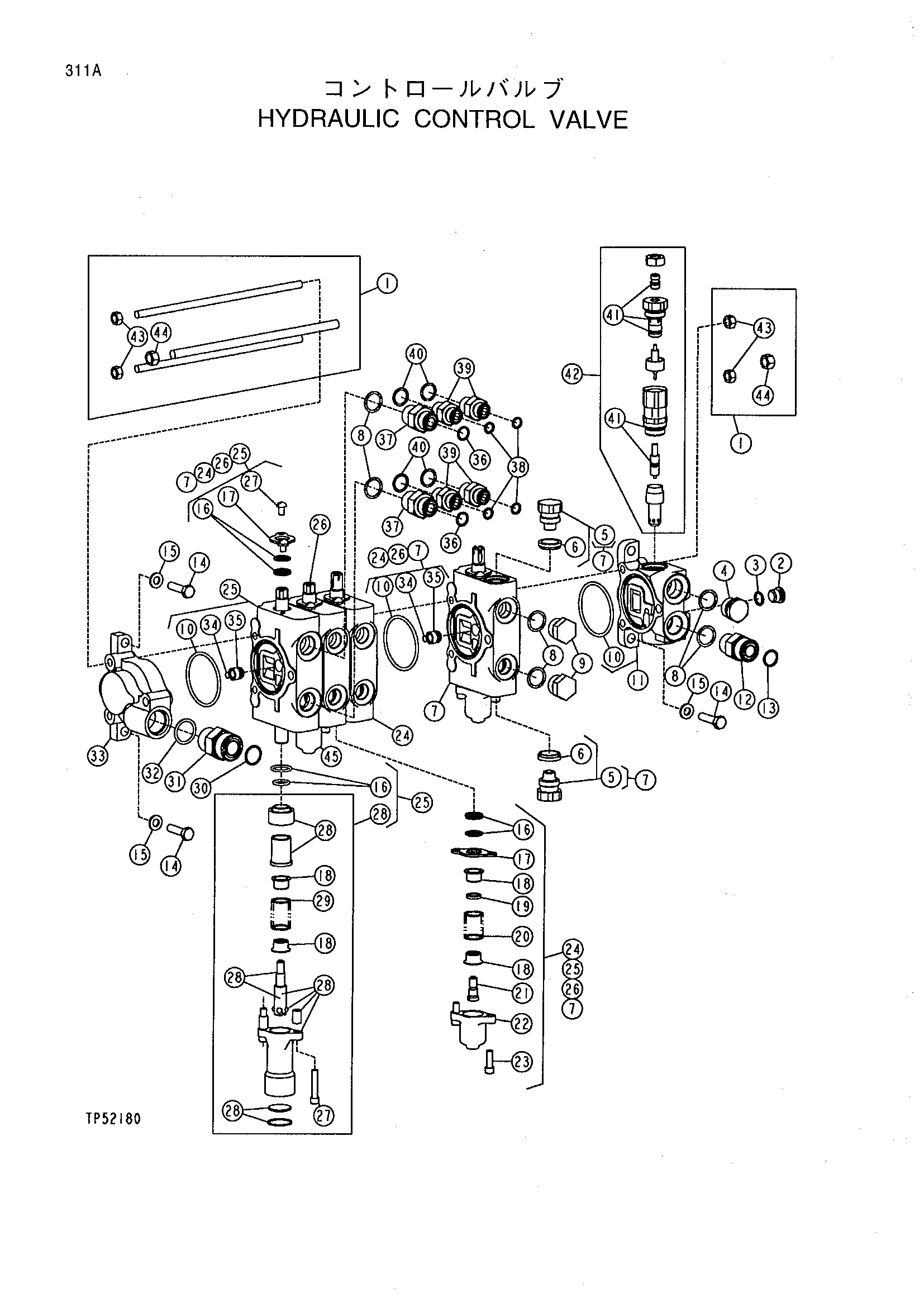

Заводская схема «Гидравлический гидрораспределитель» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT211314	RPD TIE	1
2	R111493	Штуцер пробка	1
3	R26448	Уплотнительное кольцо	1
4	T76502	Штуцер	1
5	AT78527	Пробка	2
6	T126301	Уплотнение	1
7	AT221402	Клапан стакк	1
8	R26906	Уплотнительное кольцо	6
9	R27474	Дренажный пробка	2
10	L111836	Уплотнительное кольцо	4
11	AT221403	Клапан стакк	1
12	38H1162	Адаптер	1
13	T77932	Уплотнительное кольцо	1
14	19M7513	Болт с головкой	3
15	24M7238	Шайба	3
16	AT220400	Уплотнение комплект	1
17	T76504	Пластина	7
18	T76505	Пробка	10
19	T176727	Проставка	1
20	T175732	Пружина	4
21	T76507	Болт с головкой	3
22	T76508	Колпачок	3
23	19H2924	Винт	6
24	AT220403	Клапан стакк	1
25	AT221401	Клапан	1
	AT220401	Клапан стакк	1
26	AT220402	Клапан стакк	1
27	21H1352	Винт	4
28	AT220398	Комплект	1
29	T176448	Пружина	1
30	T77858	Уплотнительное кольцо	1
31	38H1163	Адаптер	1
32	U12547	Уплотнительное кольцо	1
33	T175731	Клапан	1
34	T76509	Пружина	2
35	T76503	Тарельчатый клапан	1
36	T77857	Уплотнительное кольцо	2
37	38H1174	Адаптер	2
38	T77613	Уплотнительное кольцо	4
39	38H1171	Адаптер	4
40	R26375	Уплотнительное кольцо	4
41	AT220399	Уплотнение комплект	1
42	AT221396	Предохранительный клапан	1
43	L111423	Гайка	4
44	L111424	Гайка	2
45	T176728	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
