Двигатель масляный радиатор — HITACHI DX75M-D

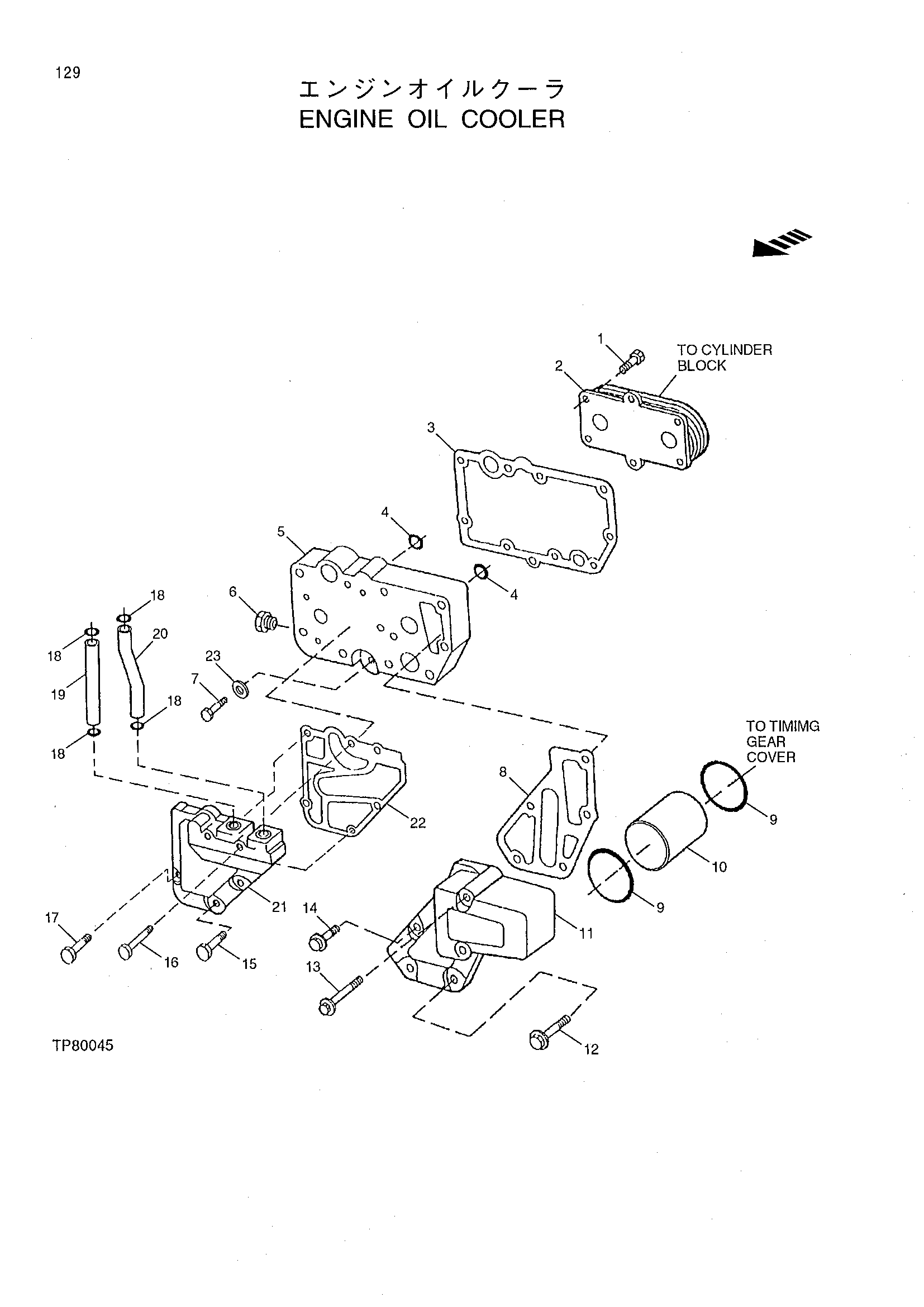

Заводская схема «Двигатель масляный радиатор» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | RE67231 | Винт | 6 |
| 2 | RE59296 | Масляный радиатор | 1 |
| 3 | R123501 | Прокладка | 1 |
| 4 | T122075 | Уплотнительное кольцо | 2 |
| 5 | R123471 | Корпус | 1 |
| 6 | RE46686 | Пробка | 1 |
| 7 | RE46685 | Пробка | 1 |
| 8 | R501428 | Прокладка | 1 |
| 9 | R61105 | Уплотнительное кольцо | 2 |
| 10 | R115252 | Трубка | 1 |
| 11 | R135177 | Адаптер | 1 |
| 12 | 19M7802 | Винт | 2 |
| 13 | 19M7970 | Винт | 2 |
| 14 | RE67238 | Винт | 1 |
| 15 | 19M7802 | Винт | 3 |
| 16 | 19M7913 | Винт | 2 |
| 17 | RE67238 | Винт | 1 |
| 18 | R72328 | Уплотнительное кольцо | 4 |
| 19 | R135270 | Трубка | 1 |
| 20 | R135271 | Трубка | 1 |
| 21 | R135916 | Адаптер | 1 |
| 22 | R123504 | Прокладка | 1 |
| 23 | 51M7043 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
