Силовая передача крепление — HITACHI DX75M-D

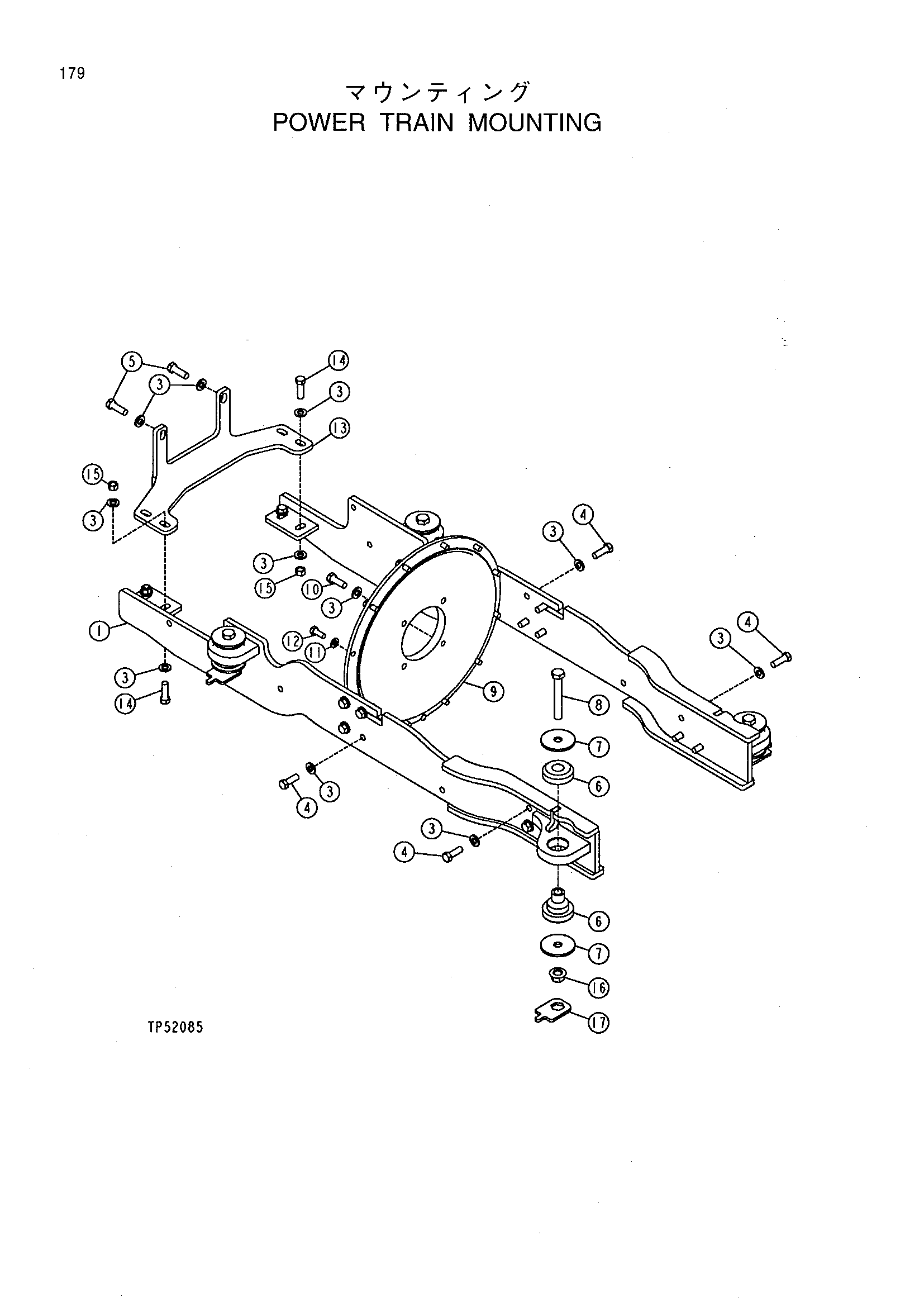

Заводская схема «Силовая передача крепление» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT221788 | Крепление детали | 1 |
| 2 | AT221787 | Крепление детали | 1 |
| 3 | 24M7240 | Шайба | 28 |
| 4 | 19M7403 | Болт с головкой | 14 |
| 5 | 19H2993 | Болт с головкой | 2 |
| 6 | AP35246 | Кронштейн | 4 |
| 7 | T160825 | Шайба | 8 |
| 8 | 19M7884 | Болт с головкой | 4 |
| 9 | T175151 | Крышка | 1 |
| 10 | 19H3579 | Болт с головкой | 4 |
| 11 | 24M7239 | Шайба | 12 |
| 12 | 19M7402 | Болт с головкой | 12 |
| 13 | T170611 | Кронштейн | 1 |
| 14 | 19M7493 | Болт с головкой | 4 |
| 15 | 14M7275 | Гайка | 4 |
| 17 | AT221789 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
