Отвал (фиелд) — HITACHI DX75M-D

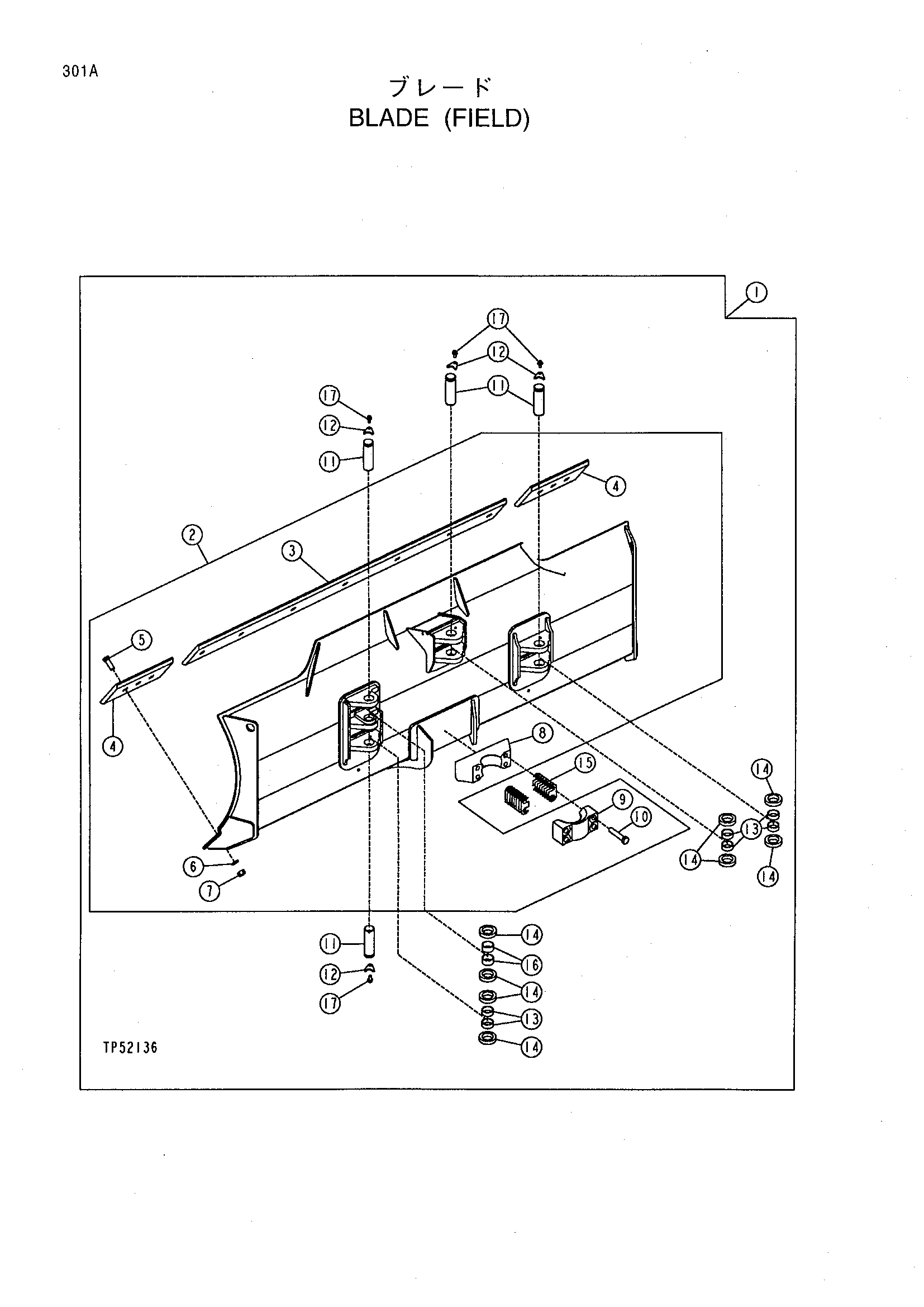

Заводская схема «Отвал (фиелд)» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | AT209835 | Отвал | 1 |
| 2 | AT210896 | Отвал | 1 |
| 2 | AT210489 | Отвал | 1 |
| 2 | AT210899 | Отвал | 1 |
| 3 | T120979 | Режущий кромка | 1 |
| 3 | T140560 | Режущий кромка | 1 |
| 3 | T172943 | Пластина | 1 |
| 3 | T127297 | Режущий кромка | 1 |
| 4 | T162841 | Концевой BIT | 2 |
| 5 | T70286 | Болт | 13 |
| 5 | T70286 | Болт | 15 |
| 6 | T10510 | Шайба | 13 |
| 6 | T10510 | Шайба | 15 |
| 7 | 14H1058 | Гайка | 13 |
| 7 | 14H1058 | Гайка | 15 |
| 8 | T146821 | Разъём | 1 |
| 9 | T144252 | Колпачок | 1 |
| 10 | 19M7963 | Болт с головкой | 4 |
| 11 | T170879 | Палец | 4 |
| 12 | T170880 | Пластина | 4 |
| 13 | T170884 | Втулка | 6 |
| 14 | T119857 | Втулка | 8 |
| 15 | T144253 | Регулировочная шайба | 16 |
| 16 | T174256 | Втулка | 2 |
| 17 | 19M7784 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
