Гидроцилиндр поворота отвала — HITACHI DX75M-D

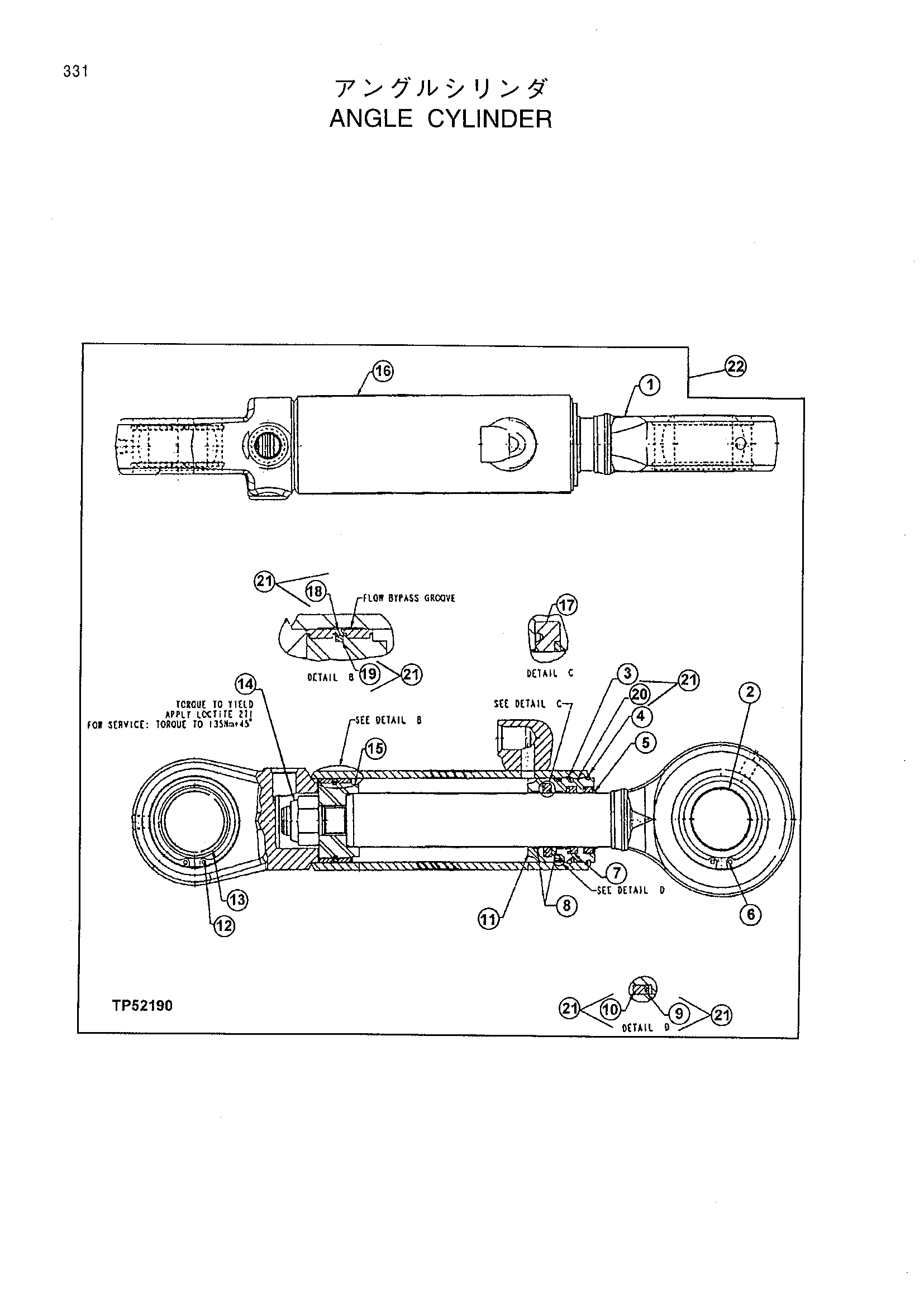

Заводская схема «Гидроцилиндр поворота отвала» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AH152144 | Шток | 1 |
| 2 | AT157173 | Втулка | 1 |
| 3 | H164982 | Стопорное кольцо | 1 |
| 4 | H165169 | Стопорное кольцо | 1 |
| 5 | AH150453 | Уплотнение | 1 |
| 6 | 40M5099 | Стопорное кольцо | 2 |
| 7 | H155655 | Уплотнение | 1 |
| 8 | H159608 | Веар кольцо | 2 |
| 9 | U13461 | Бакк-уп кольцо | 1 |
| 10 | R93633 | Уплотнительное кольцо | 1 |
| 11 | H170714 | Гидроцилиндр шток направляющая | 1 |
| 12 | 40M7090 | Стопорное кольцо | 2 |
| 13 | AH155619 | Втулка | 1 |
| 14 | H170536 | Гайка | 1 |
| 15 | AH137177 | Поршень | 1 |
| 16 | AH152113 | Гидроцилиндр баррел | 2 |
| 17 | AH148608 | Уплотнение | 1 |
| 18 | R90237 | Кольцо | 1 |
| 19 | U40708 | Уплотнительное кольцо | 1 |
| 20 | N260556 | Уплотнительное кольцо | 1 |
| 21 | AH162453 | Гидравлический гидроцилиндр комплект | 1 |
| 22 | AH150350 | Гидравлический гидроцилиндр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
