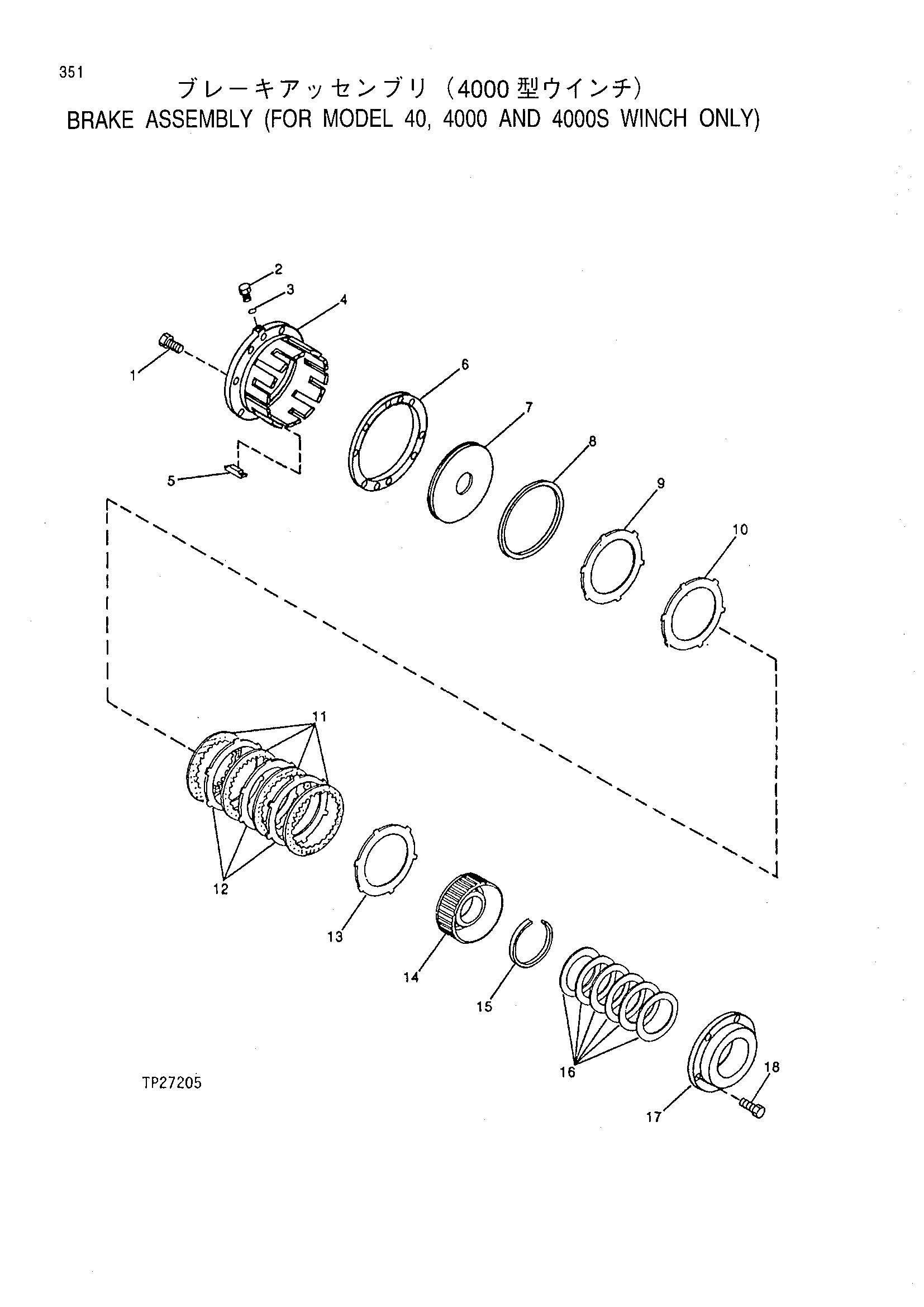

Тормоз узел в сборе (для модел 40, 4000 и 4000S лебёдка O — HITACHI DX75M-D
Заводская схема «Тормоз узел в сборе (для модел 40, 4000 и 4000S лебёдка O» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7662 | Винт | 9 |
| 2 | R47607 | Трубка пробка | 1 |
| 3 | R26286 | Уплотнительное кольцо | 1 |
| 4 | T84775 | Корпус | 1 |
| 5 | T84778 | Проставка | 6 |
| 6 | T84781 | Прокладка | 1 |
| 7 | T84776 | Поршень | 1 |
| 8 | R46218 | Уплотнение | 1 |
| 9 | R72471 | Пластина | 2 |
| 10 | R72471 | Пластина | 2 |
| 11 | AR94516 | Диск, с внутренний сплине | 4 |
| 12 | R80813 | Муфта пластина | 3 |
| 13 | T128648 | Муфта пластина | 1 |
| 14 | T84777 | HUB | 1 |
| 15 | R33520 | Стопорное кольцо | 1 |
| 16 | R72597 | Диск пружина | 8 |
| 17 | T84780 | Пластина | 1 |
| 18 | 19M7662 | Винт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
