Финал дривес — HITACHI DX75M-D

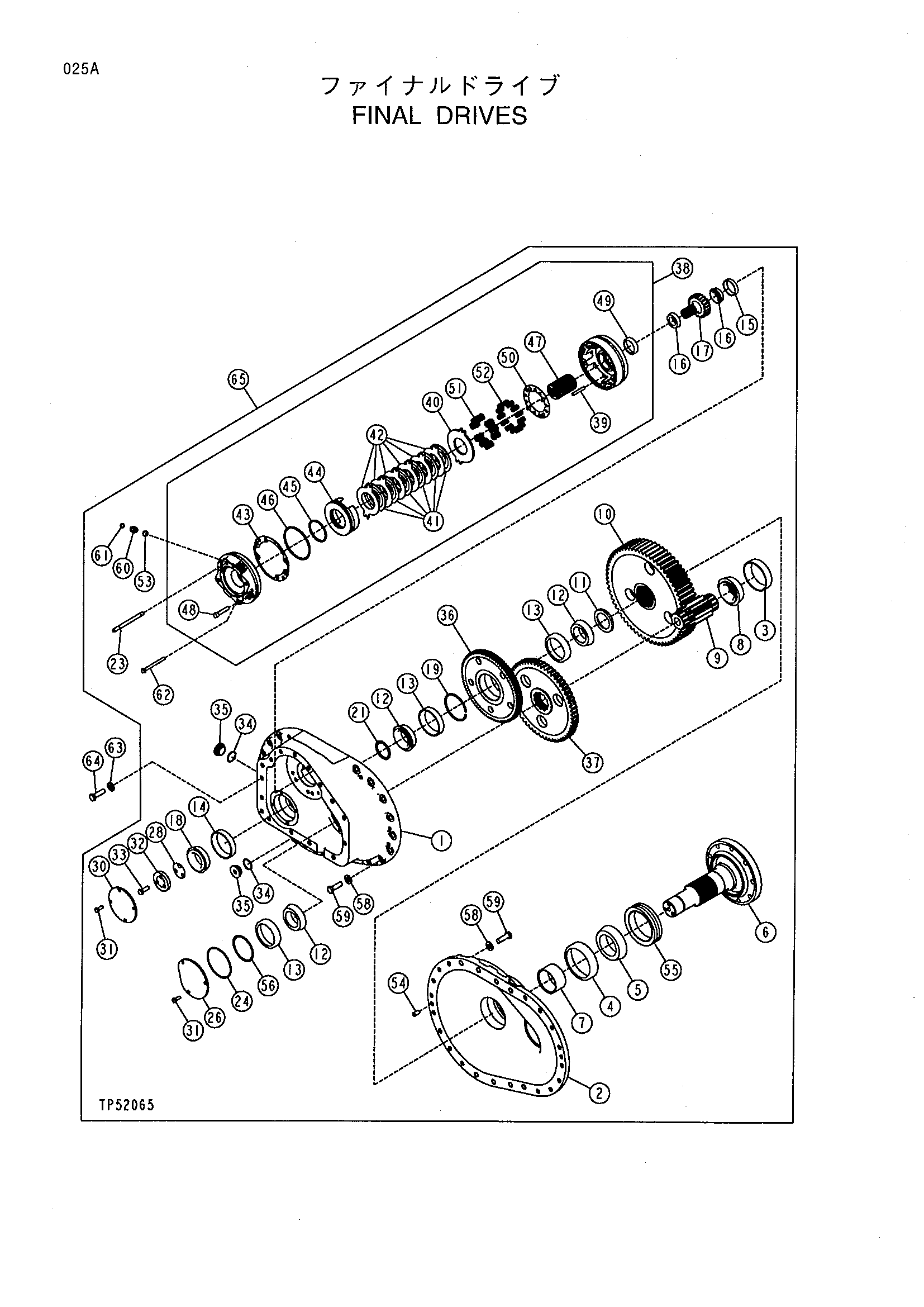

Заводская схема «Финал дривес» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T170192 | Корпус | 1 |
| 2 | T170205 | Корпус | 1 |
| 3 | JD9021 | Подшипник чашка | 1 |
| 4 | JD10025 | Подшипник чашка | 1 |
| 5 | JD10023 | Подшипник коне | 1 |
| 6 | T169014 | Универсальный дривесхафт | 1 |
| 7 | T169182 | Проставка | 1 |
| 8 | JD10122 | Подшипник коне | 1 |
| 9 | T169138 | Шестерня | 1 |
| 10 | T169137 | Шестерня | 1 |
| 11 | T169183 | Проставка | 1 |
| 12 | JD7378 | Подшипник коне | 3 |
| 13 | JD8296 | Подшипник чашка | 3 |
| 14 | JD7446 | Подшипник чашка | 1 |
| 15 | JD8230 | Подшипник чашка | 1 |
| 16 | JD8194 | Подшипник коне | 2 |
| 17 | T169132 | Шестерня | 1 |
| 18 | JD8130 | Подшипник коне | 1 |
| 19 | R64247 | Стопорное кольцо | 1 |
| 21 | T174365 | Стопорное кольцо | 1 |
| 21 | T174364 | Стопорное кольцо | 1 |
| 21 | T27862 | Стопорное кольцо | 1 |
| 23 | T172121 | Шпилька | 4 |
| 24 | T59483 | Кольцо | 1 |
| 26 | T157534 | Пластина | 1 |
| 28 | T83331 | Регулировочная шайба | 1 |
| 28 | T83332 | Регулировочная шайба | 1 |
| 28 | T83333 | Регулировочная шайба | 1 |
| 30 | T157533 | Крышка | 1 |
| 31 | 19M7402 | Болт с головкой | 7 |
| 32 | T172550 | Фиксатор | 1 |
| 33 | 19H3579 | Болт с головкой | 3 |
| 34 | U15975 | Уплотнительное кольцо | 2 |
| 35 | T77170 | Штуцер пробка | 2 |
| 36 | T172541 | Шестерня | 1 |
| 37 | T172543 | Шестерня | 1 |
| 38 | AT207177 | Тормоз | 1 |
| 39 | T172037 | Палец | 2 |
| 40 | T172021 | Диск | 1 |
| 41 | T172023 | Диск | 6 |
| 42 | T172022 | Диск | 6 |
| 43 | T172024 | Прокладка | 1 |
| 44 | T172027 | Поршень | 1 |
| 45 | T172026 | Уплотнительное кольцо | 1 |
| 46 | T172028 | Уплотнительное кольцо | 1 |
| 47 | T175722 | Универсальный дривесхафт | 1 |
| 48 | 19M8444 | Винт | 2 |
| 49 | JD8230 | Подшипник чашка | 1 |
| 50 | AT221288 | Фиксатор | 1 |
| 51 | T169105 | Компрессион пружина | 9 |
| 52 | T169104 | Компрессион пружина | 13 |
| 53 | R26375 | Уплотнительное кольцо | 1 |
| 54 | M3689T | Довел палец | 2 |
| 55 | AT72157 | Уплотнение | 1 |
| 56 | R57312 | Регулировочная шайба | 1 |
| 56 | R57313 | Шайба | 1 |
| 56 | R57311 | Регулировочная шайба | 1 |
| 58 | 24M7241 | Шайба | 24 |
| 59 | 19M7409 | Болт с головкой | 24 |
| 60 | 38H1161 | Адаптер | 1 |
| 61 | T77857 | Уплотнительное кольцо | 1 |
| 62 | 19M8166 | Болт с головкой | 2 |
| 63 | 24M7241 | Шайба | 16 |
| 64 | 19M8295 | Болт с головкой | 16 |
| 65 | AT207003 | Привод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
