Охлаждение система — HITACHI DX75M-D

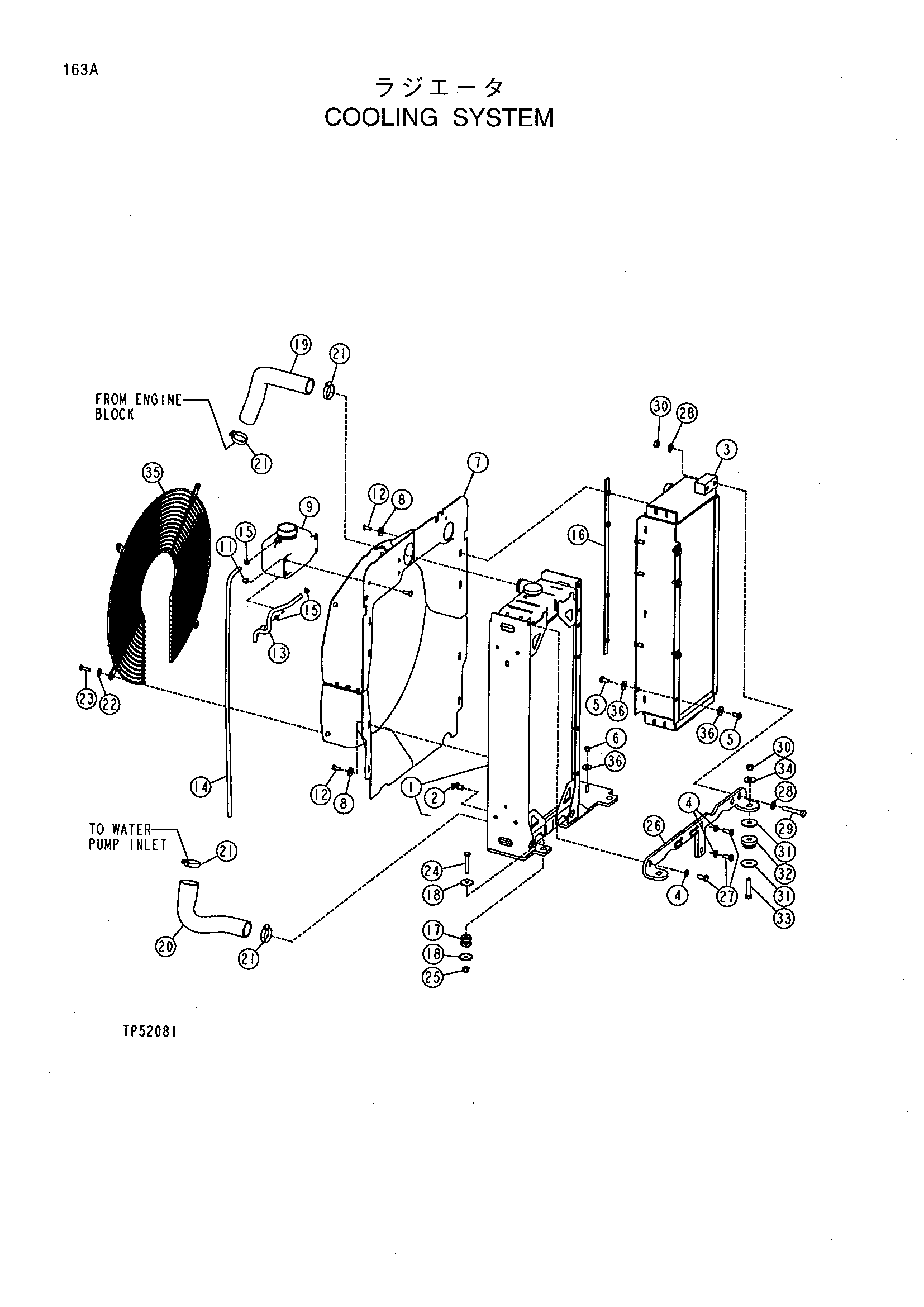

Заводская схема «Охлаждение система» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT220497 | Радиатор | 1 |
| 2 | AT13740 | Дренажный клапан | 1 |
| 3 | AT219840 | Масляный радиатор | 1 |
| 4 | 24M7239 | Шайба | 3 |
| 5 | 19M7938 | Болт с головкой | 8 |
| 6 | 14M7274 | Гайка | 2 |
| 7 | AT221100 | Кожух | 1 |
| 8 | 24H1621 | Шайба | 8 |
| 9 | AT174403 | Бак | 1 |
| 10 | 03M7185 | Болт | 3 |
| 11 | 14M7396 | Блокировка гайка | 3 |
| 12 | T161296 | Винт | 8 |
| 15 | R56101 | Зажим | 3 |
| 16 | AT221004 | Стрип | 1 |
| 17 | AT208549 | Резиновый крепление | 2 |
| 18 | 24H1718 | Шайба | 4 |
| 19 | T175039 | Шланг | 1 |
| 20 | T175040 | Шланг | 1 |
| 21 | AR65294 | Хомут | 4 |
| 22 | 24M7207 | Шайба | 4 |
| 23 | 19M7513 | Болт с головкой | 4 |
| 24 | 19M7742 | Болт с головкой | 2 |
| 25 | 14M7296 | Фланец гайка | 2 |
| 26 | AT221591 | Кронштейн | 1 |
| 27 | 19M7402 | Болт с головкой | 3 |
| 28 | 24M7240 | Шайба | 4 |
| 29 | 19M7753 | Болт с головкой | 2 |
| 30 | 14M7275 | Гайка | 4 |
| 31 | T62323 | Шайба | 4 |
| 32 | T41770 | Резиновый крепление | 2 |
| 33 | 19M7363 | Болт с головкой | 2 |
| 34 | 24M7180 | Шайба | 2 |
| 35 | AT221428 | Защитный кожух | 1 |
| 36 | 24M7296 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
