Водило каток — HITACHI DX75M-D

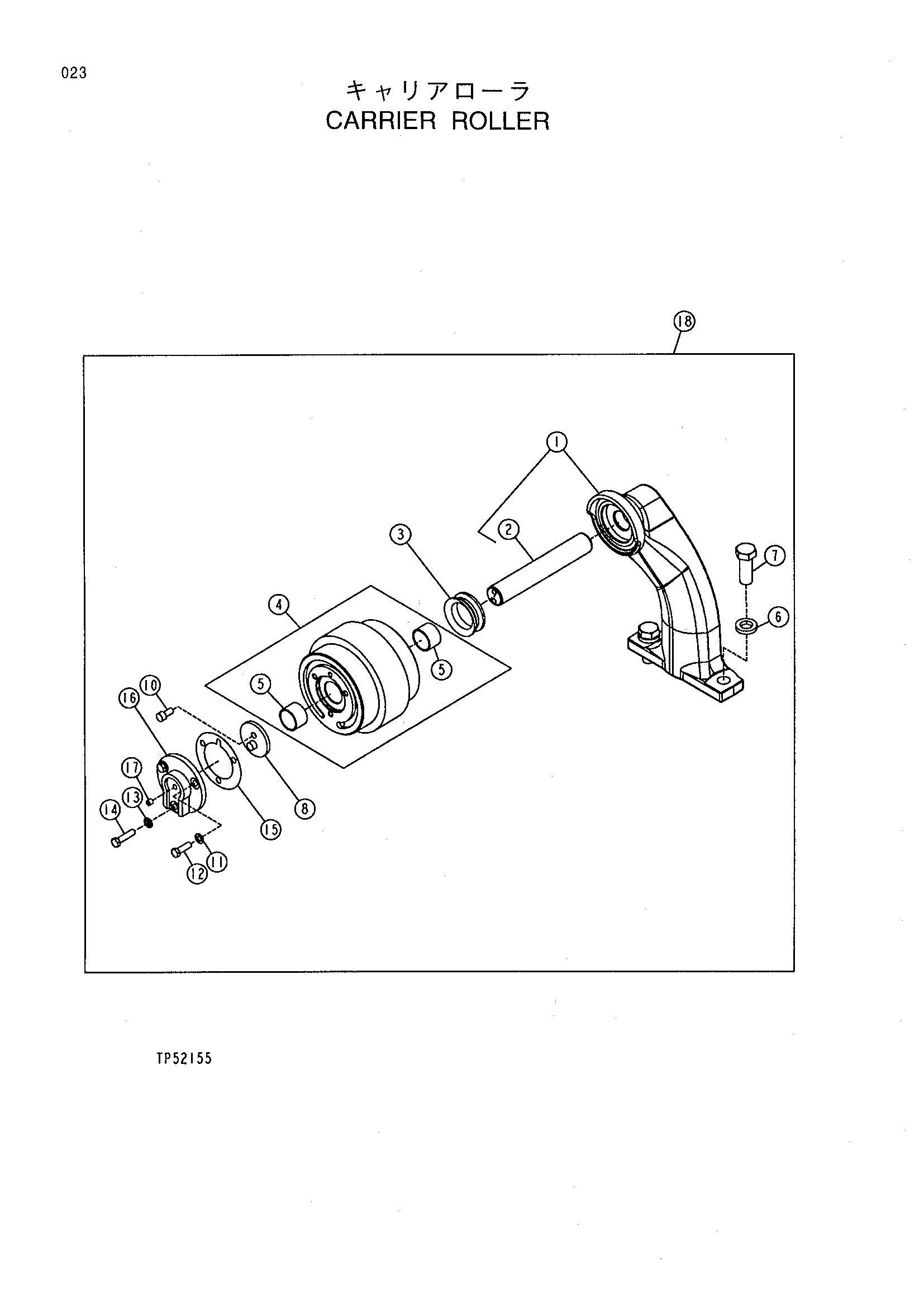

Заводская схема «Водило каток» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210115 | Опора | 1 |
| 1 | AT210116 | Опора | 1 |
| 2 | T21221 | Вал | 1 |
| 3 | AT135802 | Уплотнение | 1 |
| 4 | AT117994 | Ролик | 1 |
| 5 | M1111T | Втулка | 2 |
| 6 | T83426 | Шайба | 2 |
| 7 | 19M8002 | Болт с головкой | 2 |
| 8 | M2501T | Шайба | 1 |
| 10 | 19H3295 | Винт | 2 |
| 11 | 24M7096 | Шайба | 2 |
| 12 | 19H3483 | Болт с головкой | 2 |
| 13 | U13946 | Шайба | 1 |
| 14 | 19H2633 | Болт с головкой | 1 |
| 15 | T36047 | Прокладка | 1 |
| 16 | T121267 | Крышка | 1 |
| 17 | T125615 | Трубка пробка | 1 |
| 18 | AT220306 | Водило каток | 1 |
| 18 | AT220307 | Водило каток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
