Дасх и монитор, указатель паккаге — HITACHI DX75M-D

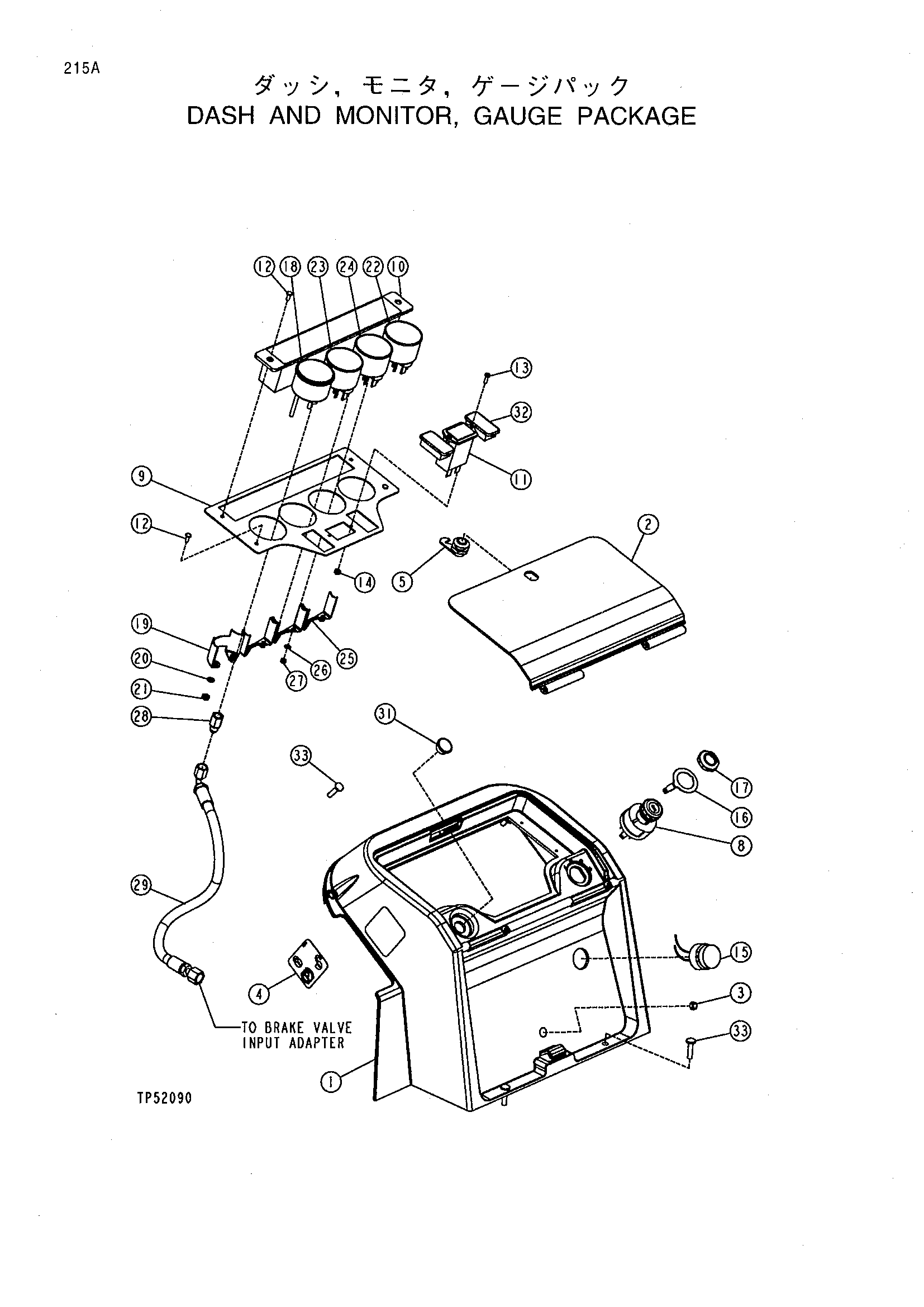

Заводская схема «Дасх и монитор, указатель паккаге» для HITACHI DX75M-D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T170470 | Корпус | 1 |
| 2 | T172677 | Крышка | 1 |
| 3 | T160015 | Бумпер | 1 |
| 4 | T151711 | Табличка | 1 |
| 5 | AT220991 | Замок | 1 |
| 6 | AT145929 | Шпонка | 1 |
| 8 | AT145931 | Выключатель | 1 |
| 9 | T170467 | Панель | 1 |
| 10 | AT210195 | Корпус | 1 |
| 11 | AT176475 | Измеритель хоур | 1 |
| 12 | 37M7181 | Винт | 4 |
| 13 | 21H1290 | Винт | 2 |
| 14 | 14H1026 | Гайка | 2 |
| 15 | AT171958 | Зуммер | 1 |
| 16 | R52725 | Разъём | 1 |
| 17 | R44342 | Гайка | 1 |
| 18 | AT77728 | Указатель | 1 |
| 19 | T74617 | Кронштейн | 1 |
| 20 | 12M7060 | Шайба | 2 |
| 21 | 14H631 | Гайка | 2 |
| 22 | AT210816 | Указатель | 1 |
| 23 | AT210464 | Указатель | 1 |
| 24 | AT210817 | Указатель | 1 |
| 25 | T118593 | Кронштейн | 3 |
| 26 | 12M7084 | Блокировка шайба | 6 |
| 27 | 14M7100 | Гайка | 6 |
| 28 | T49206 | Адаптер | 1 |
| 29 | AT210836 | Шланг | 1 |
| 31 | T154361 | Пробка | 1 |
| 32 | T163309 | Пробка | 2 |
| 33 | T134895 | Селф-локкинг винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75M-D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
